6.5. Pripojenie k elektrickej inštalácii - spoje
Všetky elektrické spoje musia byť spravené po vypnutí napájania a s odpojeným prípadne sa nachádzajúcim núdzovým akumulátorom.
Na pripojenie vonkajšieho riadiaceho prvku, bezpečnostný a signalizačný, je nutné využiť na to určené otvory (zaslepené tesnením)
v kryte riadiacej centrály.
Elektrické spoje je nutné spraviť v súlade so schémou na ďalšom uvedenom obrázku.
Po ukončení montáže je nutné skontrolovať, či sa elektrické vodiče nestýkajú s pohyblivými časťami vrát.
Skontrolujte stav vstupov zariadenia a uistite sa, že všetky zabezpečenia sú správne pripojené.
Naprogramovať pohon pomocou kontrolného panelu (viď kapitola 7):
DÔLEŽITÉ! Pred zahájením akýchkoľvek prác na riadiacej doske
(pripojenie, údržba), vždy odpojiť napájanie.

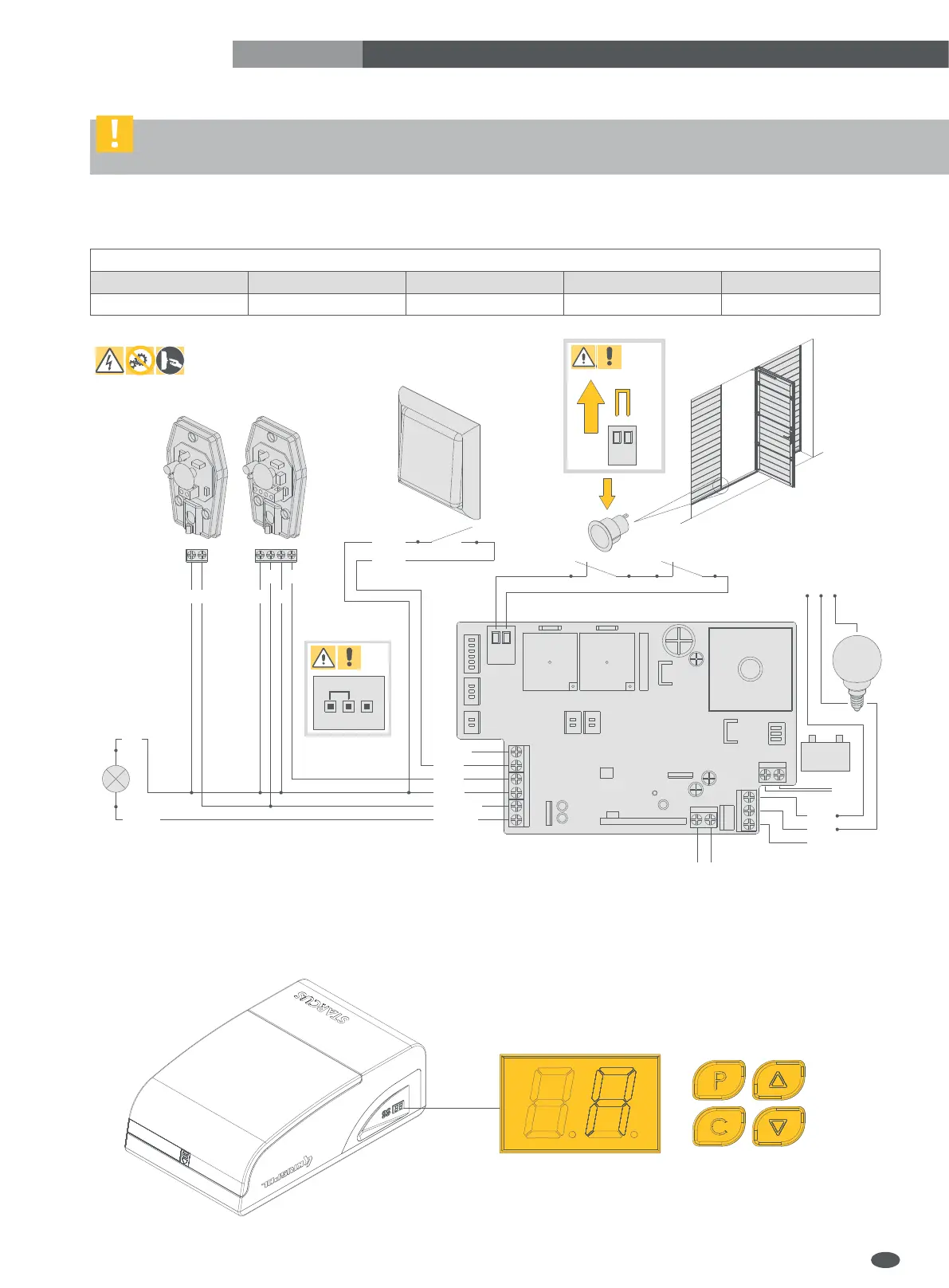

Schéma zapojenia riadiacej dosky
1 2 3 4 5
Impulzný prepínač Fotobunky Lampa Kontaktron/STOP Núdzový akumulátor
SK
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
