1. Wprowadzenie
2. Identification et destination du produit
La présente Notice d’utilisation est destinée uniquement au personnel qualifié d’installation.
Le monteur qui installe la motorisation et la porte assume la responsabilité pour le montage correct et le réglage en vue d’assurer le bon
fonctionnement.
L’installation effectuée, les documents suivants sont remis au propriétaire de la porte : la notice d’utilisation la notice d’entretien courant le
carnet de rapports la déclaration de conformité signée par le monteur agréé (après avoir effectué des essais de fonctionnement de la porte
avec motorisation et après s’être rassuré que la motorisation, la commande et tous les dispositifs protecteurs fonctionnent correctement).
La porte avec motorisation ne peut pas être utilisée avant sa mise en service tout comme décrit au chapitre 8 :
« Mise en service ».
En cas de tout doute, ne pas procéder à l’installation et contacter le fabricant - l’entreprise Krispol ou son service de réparateur pour lui
demander des explications éventuelles.
Les données d’identification du produit sont indiquées sur la plaque signalétique fixée sur la tête de la motorisation. La motorisation est
offerte en deux versions : STARCUS K06 et STARCUS K10.
La motorisation confortable de design moderne est conçue pour actionner automatiquement les portes sectionnelles de garage.
Deux puissances de la motorisation sont disponibles, correspondant aux portes d’une surface maximale de 8 m2 ou 14 m
2
.
Elle est équipée de :
• un système ampèremétrique de détection d’un obstacle – un obstacle rencontré, la motorisation arrête la porte et change la direction
de son mouvement,
• une fonctionnalité de démarrage doux et d’arrêt doux empêchant une secousse brusque pendant l’ouverture et la fermeture de la porte,
• une lampe intégrée LED d’éclairage fonctionnant lors de l’ouverture du garage (durée de fonctionnement est de trois minutes),
• une protection contre surcharge,
• une option de programmation de fermeture automatique,
• un affichage LED facilitant la programmation des fonctionnalités.
Il est possible de raccorder aussi :
• un microrupteur du portillon de service qui verrouille le mouvement de la porte après l’ouverture du portillon,
• des cellules photoélectriques ; il est aussi possible de mettre en œuvre un débranchement d’urgence de la motorisation depuis
l’extérieur, en absence d’alimentation.
Contenu du kit de base :
• une motorisation munie d’un récepteur radio 433,92 MHz intégré,
• un émetteur à 3 canaux,
• un rail à chaîne ou à courroie (au choix),
• des éléments d’installation.
La description détaillée des éléments composants est contenue au chapitre 5.2 (voir la page 9).
La motorisation doit être installée à une hauteur de 2,5 m au minimum au-dessus du sol ou du niveau d’accès.
La motorisation ne peut pas être utilisée lorsque les trous de la porte sont d’un diamètre supérieur à 50 mm ou encore lorsque la porte
a des arêtes ou des parties saillantes sur lesquelles une personne peut être debout ou qu’elle peut saisir.

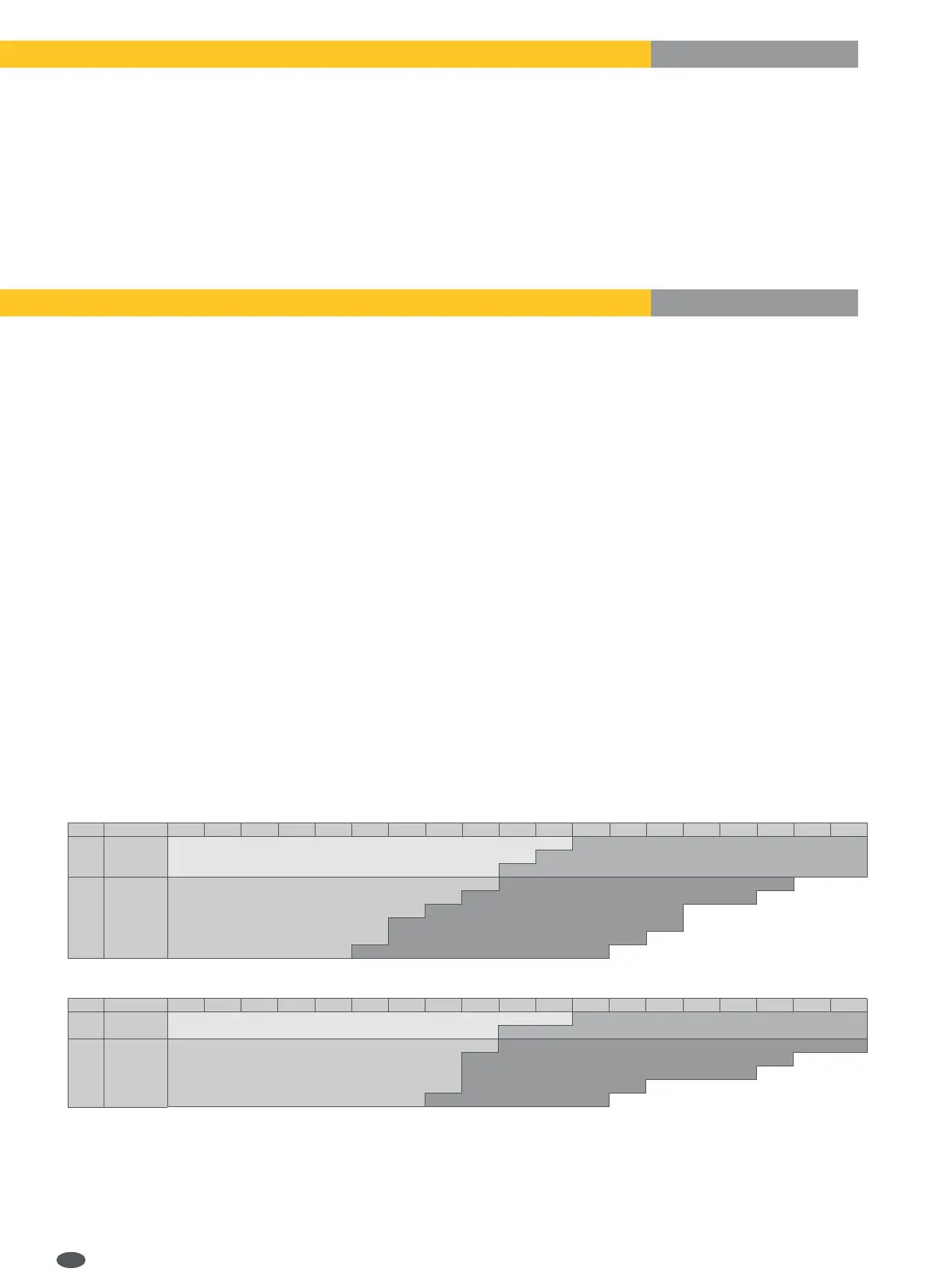

La motorisation est adaptée aux portes sectionnelles de garage dont les paramètres sont les suivants :
Wn - profondeur d’encastrement dans la porte avec motorisation
A - 600 N, 3100 mm
B - 600 N, 4000 mm
C - 1000 N, 3100 mm
D - 1000 N, 4000 mm
FR
GUIDAGE N, L, SL, NH, E
GUIDAGE H
Wn hauteur/largeur 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
4060
2250
2375
2500
2625
2750
C
A
B
D
Wn hauteur/largeur 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
2250
4060
2375
2500
2625
2750
2875
3000
A C
B
D
