5.3. Équipement complémentaire
5.4. Dimensions de montage
5.5. Espaces à risque
L’équipement complémentaire comprend :
• un contacteur à clé,
• un commutateur touche cloche,
• des cellules photoélectriques,
• un interrupteur à lames (concerne les portes sectionnelles de garage avec un portillon de service).
Wn=3160/4060
200
150

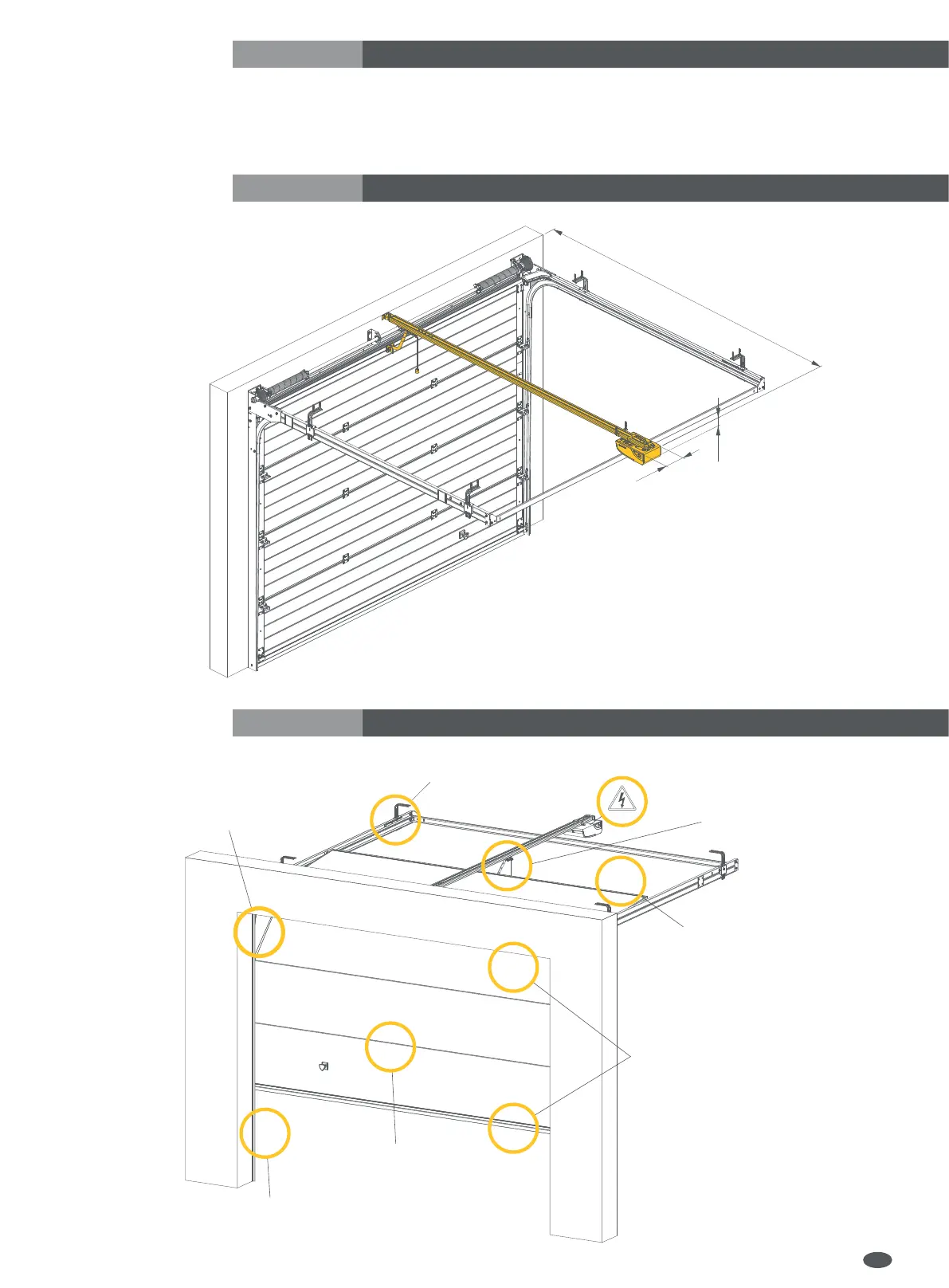

1. Arêtes latérales :
Risque d’écrasement entre les arêtes
latérales et les pièces fixées avoisinantes.
2. Guides horizontaux :
Risque de coincement entre les
guides horizontaux et les galets
de roulement.
3. Rail de motorisation :
Risque de coincement entre le rail de
motorisation et le tablier de la porte.
4. Arête arrière :
Risque d’écrasement à proximité du linteau
lors de la fermeture et à proximité des
parties fixes avoisinantes lors de l’ouverture.
5. Arête principale :
Risque d’écrasement lors de la fermeture
(près du sol) et lors de l’ouverture (près
du linteau).
6. Surface du rideau :
Risque de blessure et de coincement
entre les panneaux du tablier.
7. Guides verticaux :
Risque de blessure et de coincement
entre les guides verticaux et les
galets de roulement.
