6.5. Conectarea la instalaţia electrică - conexiuni
Toate conexiunile electrice trebuie efectuate după deconectarea dispozitivului de la sursa de alimentare electrică și deconectarea
eventuală a unui acumulator de urgenţă.
Pentru a conecta un dispozitiv extern de control, de siguranţă și de semnalizare, trebuie să utilizaţi orificiile (acoperite cu capace de
mascare) prevăzute în acest scop, de pe carcasa unităţii de control.
Conexiunile electrice trebuie efectuate în conformitate cu schema din figura de mai jos.
După finalizarea montajului trebuie să verificaţi dacă cablurile electrice nu ating părţile mobile ale ușii de garaj.
Verificaţi starea intrărilor dispozitivului și asiguraţi-vă că toate dispozitivele de siguranţă sunt conectate în mod corespunzător.
Programaţi unitatea de antrenare cu ajutorul panoului de comandă (a se vedea cap. 7):
IMPORTANT! Înainte de începerea oricăror lucrări la placa de comandă
(conectare, întreţinere), trebuie să deconectaţi întotdeauna sursa de alimentare.

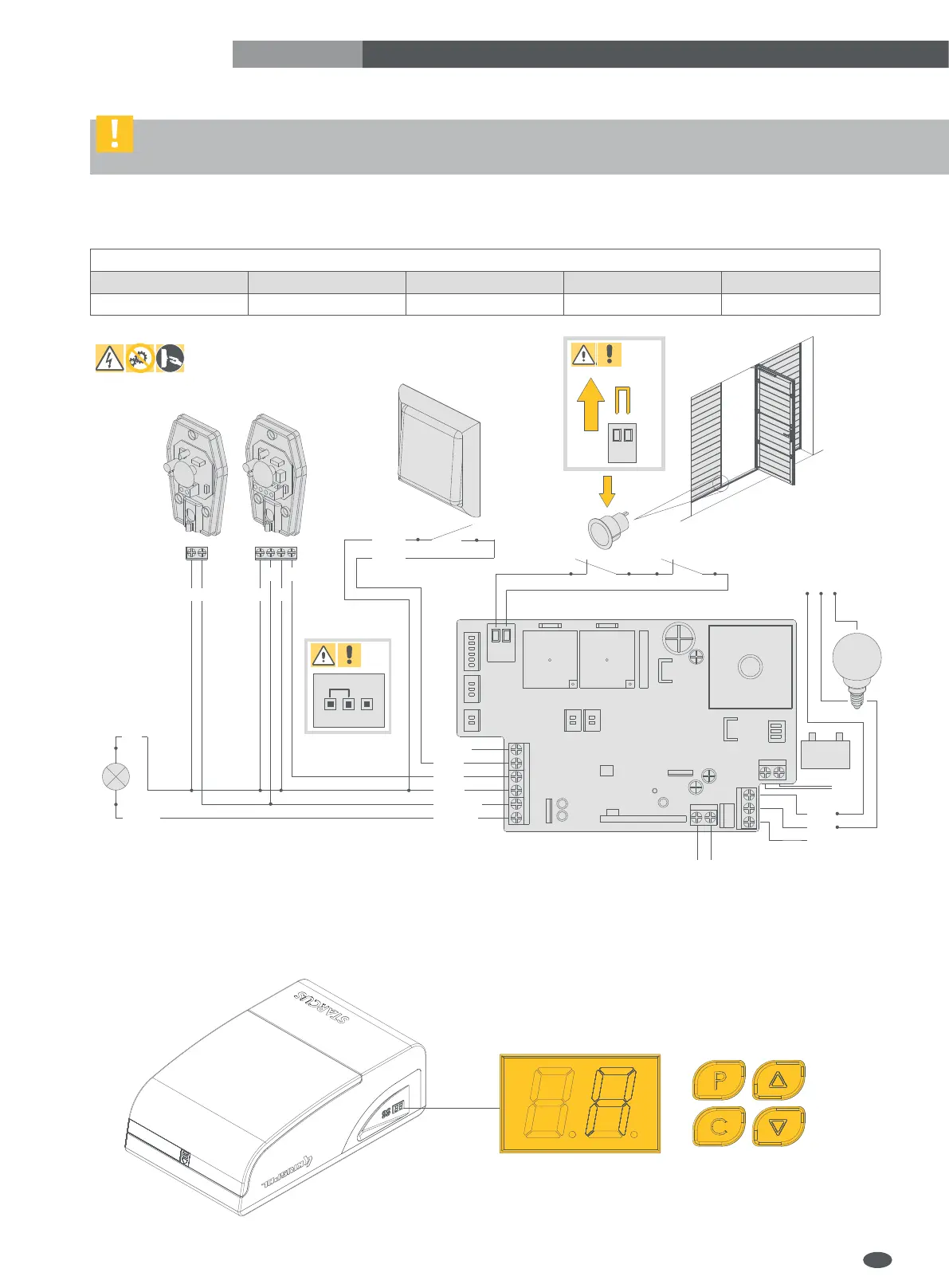

Schema de îmbinare a unităţii de control
1 2 3 4 5
Comutator de impuls Fotocelule Contactron/STOP Contactron/STOP Acumulator de urgenţă
RO
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
