6.5. Elektrischer Anschluss – Anschlüsse
Alle elektrischen Anschlüsse dürfen erst dann ausgeführt werden, wenn die Anlage und ggf. der Not-Akku stromlos geschaltet
worden sind.
Um die externen Steuerungs-, Sicherheits- und Signaleinrichtungen anzuschließen, sind die dafür vorgesehenen Löcher (mit Dichtungen
verschlossen) am Gehäuse der Steuerungszentrale zu benutzen.
Der elektrische Anschluss hat gemäß dem Schema in der Abbildung unten zu erfolgen.
Nach der Beendigung der Montage prüfen Sie, ob die elektrischen Leitungen mit den beweglichen Torelementen nicht in Berührung kommen.
Prüfen Sie den Zustand der Eingänge und vergewissern Sie sich, ob alle Sicherheitseinrichtungen richtig angeschlossen sind.
Programmieren Sie den Antrieb mittels Steuerpult (siehe Kap. 7):
WICHTIG! Vor Beginn der Arbeiten an der Steuerungsplatte
(Anschluss, Wartung) ist die Anlage immer stromlos zu schalten.

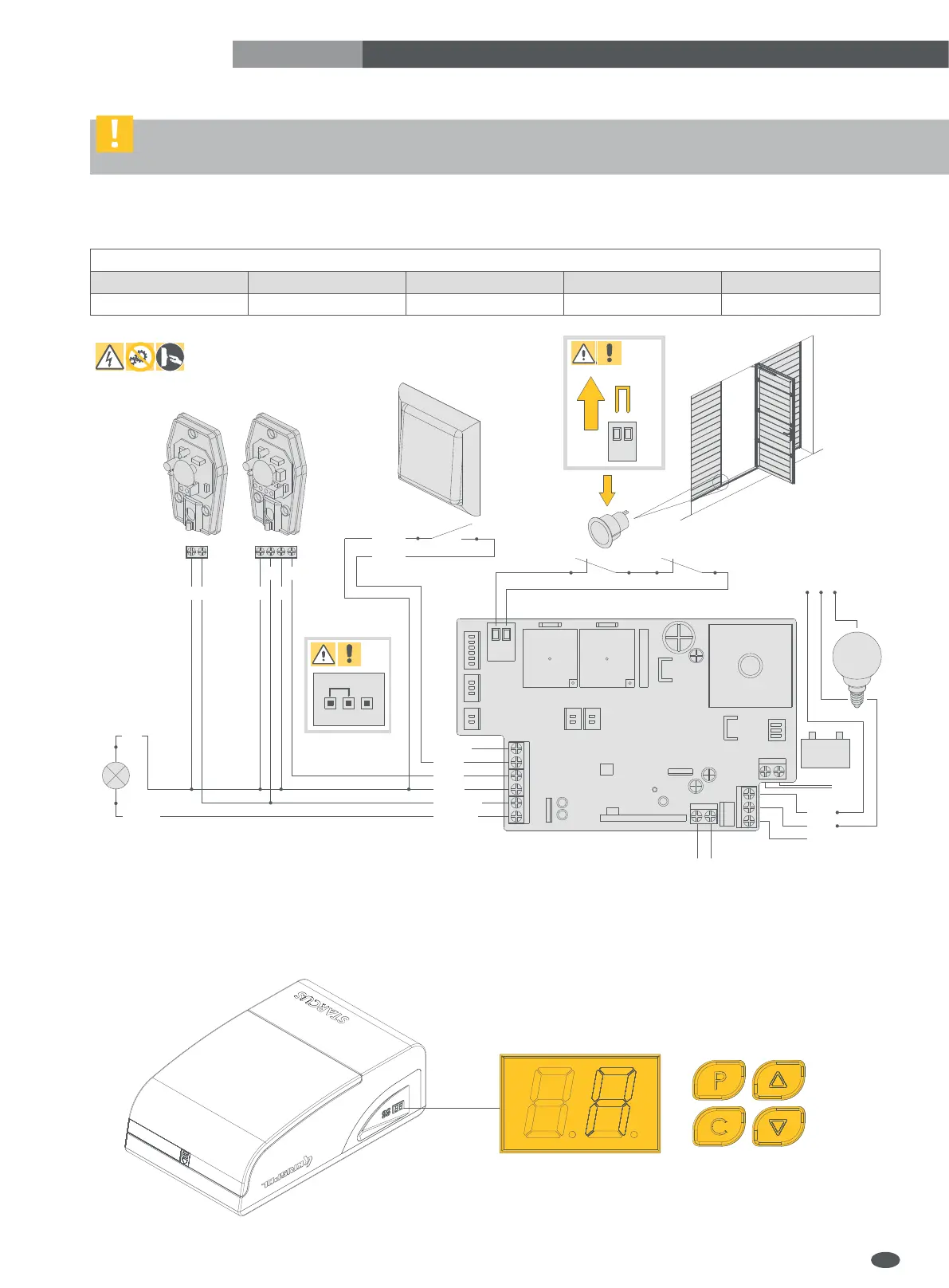

Anschlussplan Steuerungplatte
1 2 3 4 5
Impulsschalter Lichtschranken Leuchte Reedschalter/STOPP Not-Akku
DE
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
