6.5. Подключение к электрической инсталляции - соединения
Все электрические соединения должны выполняться при выключенном питании и при отключенным аварийном аккумуляторе.
Чтобы подключить внешнее управляющее, защитное и сигнальное устройство, следует использовать предназначенные для этого
отверстия (закрытые заглушками) в корпусе централи управления.
Электрические соединения следует выполнить в соответствии со схемой, показанной на рисунке ниже.
По окончании монтажа следует проверить, не касаются ли провода движущихся деталей.
Проверьте состояние входов устройства и убедитесь, что все защитные устройства правильно подключены.
Запрограммируйте привод с помощью контрольной панели (см. раздел 7):
ВАЖНО! Перед началом любых работ, связанных с панелью управления
(подключение, консервация), всегда следует отключить питание.

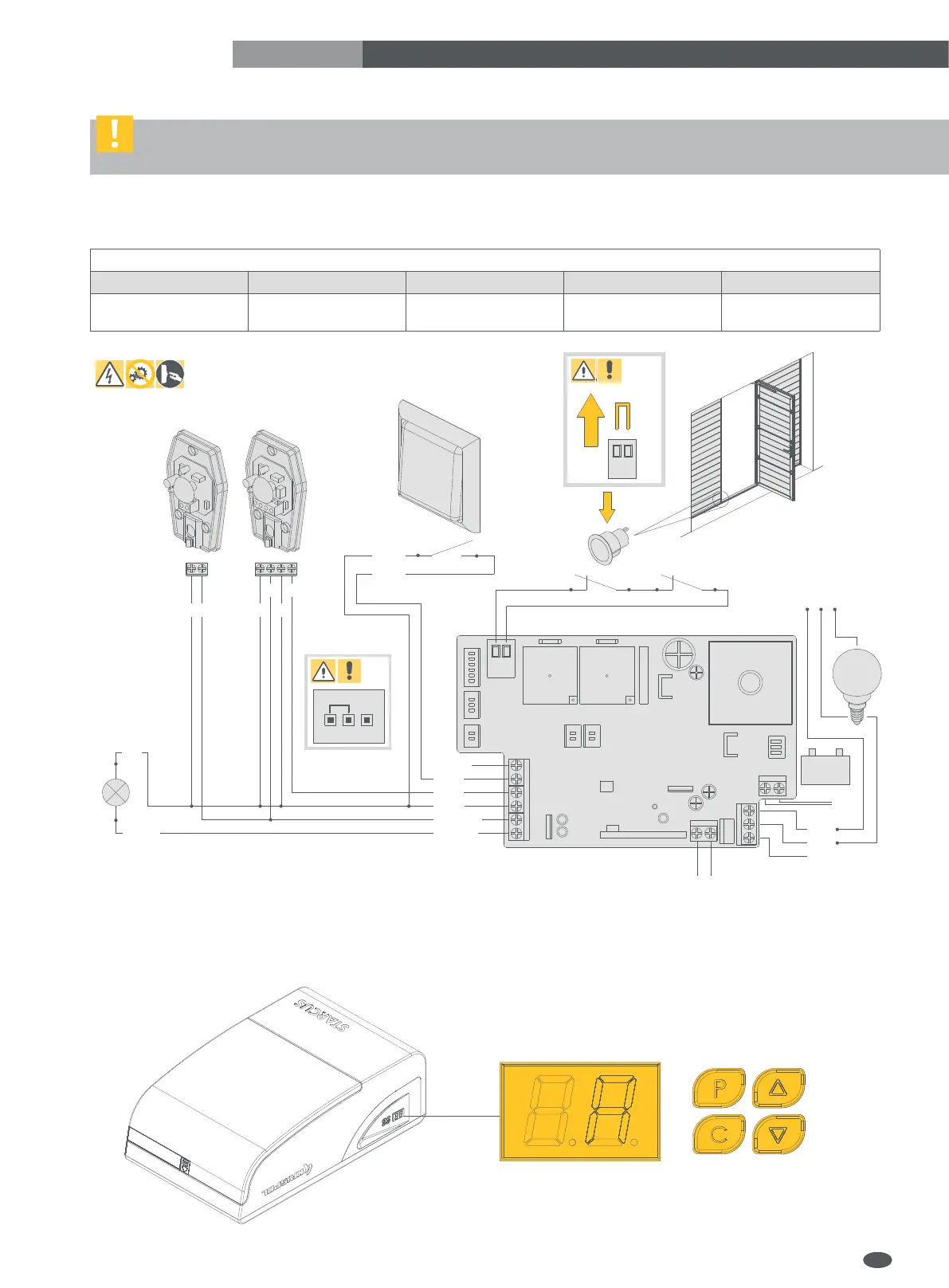

Схема подключения панели управления
1 2 3 4 5
Импульсный
переключатель
Фотоэлементы Лампа Геркон/СТОП
Аварийный
аккумулятор
RU
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
