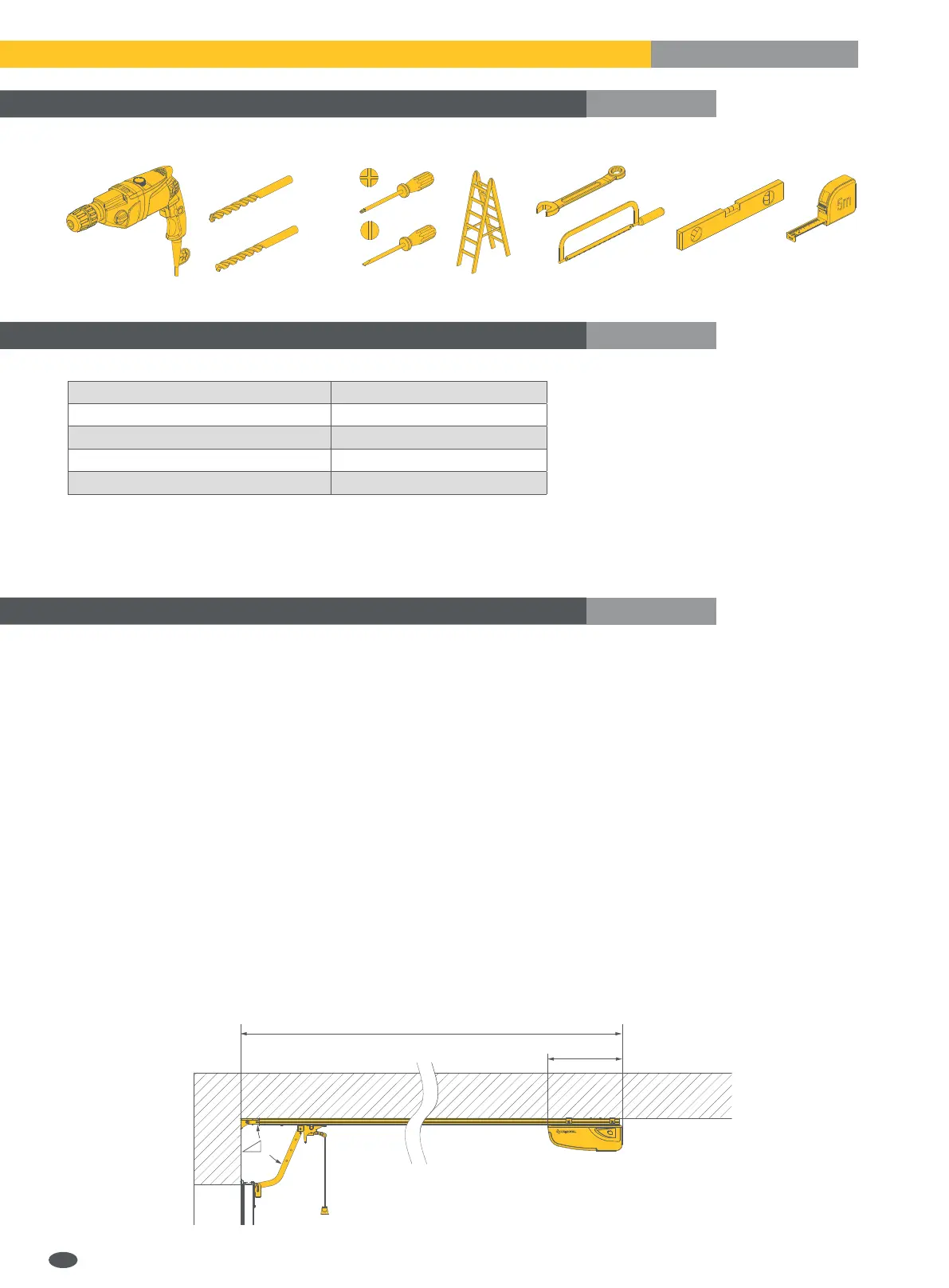

6. Montering af drevet m. port
6.1. Værktøjer, du skal bruge
6.2. Fortegnelse over ledninger
6.3. Indledende kontrol før montering
Til montering af K06/K10 skal du bruge følgende værktøjer:
* slagboremaskine m. velegnede bor til beton og metal.
Nedenstående skema indeholder oplysninger om ledninger, der er nødvendige for at tilslutte de forskellige udstyrselementer (tilbehør).
Brug udelukkende ledninger i passende isoleringsklasse.
Enhver form for arbejder på el-anlægget foretages af en person med relevante kvalifikationer.
I nærheden af drevet opsættes en 230 V stikkontakt med jord. Løse ledninger må ikke komme i berøring med bevægelige dele
af porten el. det automatiske drev.
Drevet monteres af kvalificeret personale, i overensstemmelse med gældende regler, standarder, lovgivning og nærværende
vejledning.
• Inden påbegyndelse af montering undersøges, om alle dele og materialer, som ønskes anvendt, er i upåklagelig stand, om de er
egnet til brug og om de opfylder kravene iht. relevante standarder. Det undersøges, om den valgte model er den rette og om
produktet egner sig til montering under de givne forhold.
• Det undersøges, om underlaget (bygningskonstruktionen) til montering af porten og drevet er blevet korrekt klargjort.
• Drevet monteres i en højde af mindst 2.5 m over gulvet el. adgangsniveauet.
• Er underlaget (bygningskonstruktionen) ikke korrekt klargjort påbegynd ikke monteringen – der er risiko for fare for de fremtidige
brugere el. beskadigelse af produktet.
• Efter montering af porten undersøges, om der – langs hele portfløjens vandring – ikke forekommer steder m. øget friktion, både
under lukning og under åbning.
• Styrke af de mekaniske låse tjekkes og det undersøges, om der ikke er risiko for at porten glider ud af styreskinner.
• Det undersøges, om portens mekaniske konstruktion er tilstrækkeligt robust, og om der ikke er risiko for at porten glider ud af
styreskinner.
• Det undersøges, om porten kører uden modstand.
• Det undersøges, om porten er korrekt afbalanceret – indstilles porten (manuelt) i en given stilling må den ikke bevæge sig.
• Porten sættes manuelt i åbnings- og lukningsstilling og det undersøges, om friktionen under hele bevægelsen er ens alle steder
(der må ikke forekomme steder, hvor man skal bruge mere kraft).
• Det undersøges, om de steder, hvor de enkelte dele af drevet ønskes monteret, er sikkerhedsmæssigt forsvarlige og om de
garanterer beskyttelse mod utilsigtet slag.
• Det undersøges, om overflader valgt mhp. fastgørelse af fotoceller er flade og muliggør korrekt aksejustering af fotocellerne.
• Det undersøges, om anvisninger vedr. de minimale og maksimale afstande anført på figuren / figurer er overholdt.
Ø
Ø10mm
6mm
Ø
Ø8mm
Ø10mm
6mm
3mm
6mm
8
10
13
Tilslutning af Ledningstype
Fotocelle ledning 2/4x0,5 mm
2
Nøglekontakt el. tastafbryder ledning 2x0,5 mm
2
Advarselslampe ledning 2x0,5 mm
2
Reed-kontakt/STOP ledning 2x0,5 mm
2
3160 / 4060 mm
320 mm
~26º
