6.5. Tilslutning til el-anlægget – forbindelser
Alle el-forbindelser udføres efter frakobling af el-forsyningen og efter, at evt. nødbatteri er slået fra.
For at tilslutte eksternt styre-, sikkerheds- og signaludstyr anvendes huller beregnet hertil (lukket m. pakninger) på huset af
styrecentralen.
Elektriske forbindelser udføres i overensstemmelse med skemaet vist på figuren nedenfor.
Efter afsluttet montering undersøges, om de elektriske ledninger ikke kommer i berøring med portens bevægelige dele.
Tjek tilstanden af udtag på udstyret og forsikr dig om, at alt sikkerhedsudstyr er korrekt tilsluttet.
Drevet programmeres derefter vha. kontrolpanelet (jf. afsnit 7):
VIGTIGT! Inden påbegyndelse af enhver form for arbejder på styrepladen
(tilslutning, vedligeholdelse) frakobles el-forsyningen.

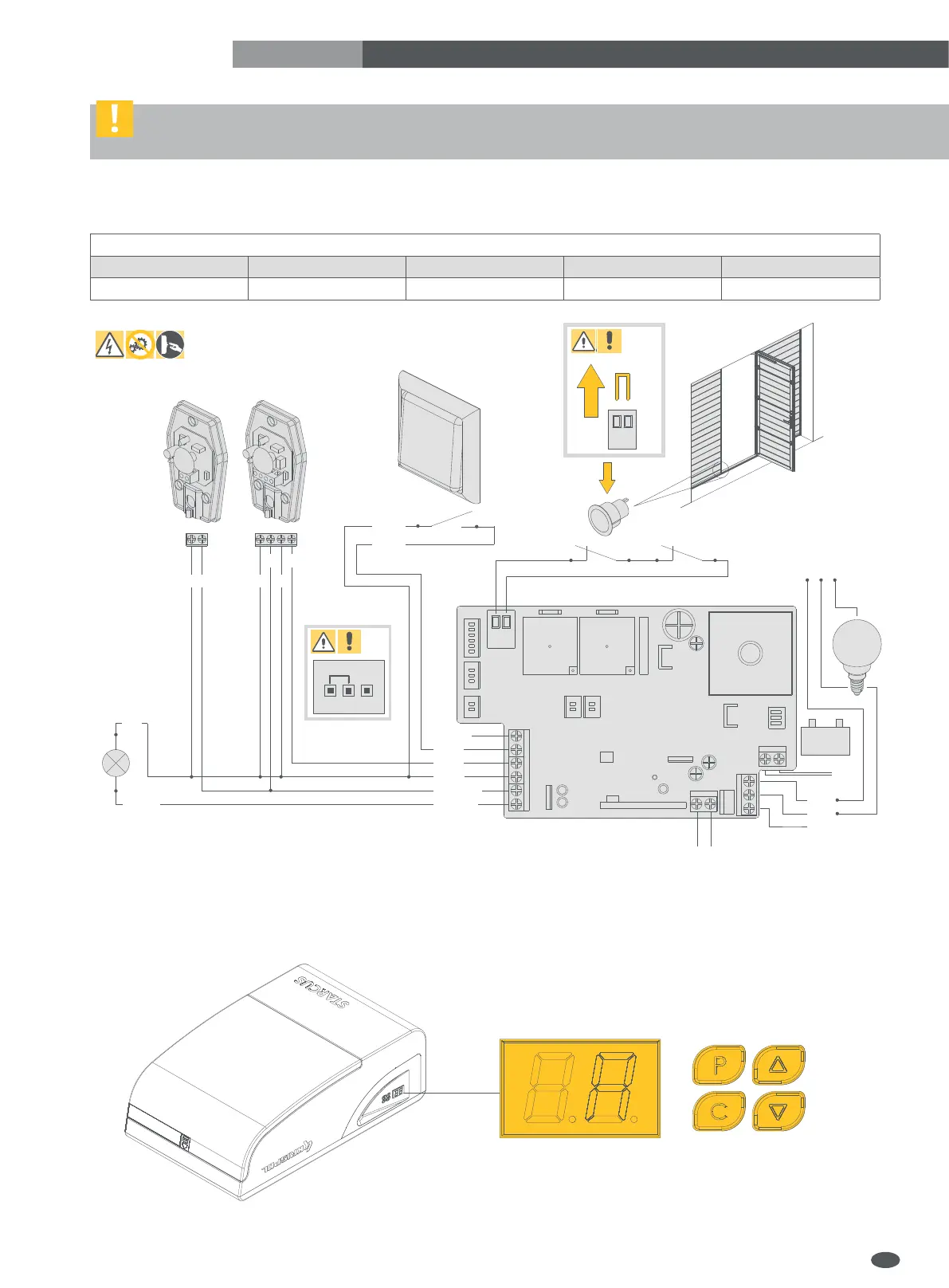

Tilslutningsskema – styreplade
1 2 3 4 5
Impulsafbryder Fotoceller Lampe Reed-kontakt/STOP Nødbatteri
DK
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
