6.5. Raccordement à l’installation électrique - connexions
Toutes les connexions électriques doivent être effectuées après le débranchement de l’alimentation et de la batterie de secours, si
concerne.
Afin de raccorder un dispositif de commande externe, un dispositif protecteur et de signalisation, faire usage des trous prévus à cet effet
(aveuglés avec des joints) situés dans le boîtier de la centrale de commande.
Les connexions électriques doivent être réalisées conformément au schéma présenté sur la figure ci-dessous.
Une fois le montage terminé, vérifier que les fils électriques ne touchent pas les éléments mobiles de la porte.
Vérifier l’état des entrées de l’appareil et s’assurer que tous les dispositifs protecteurs sont correctement raccordés.
Programmez la motorisation à l’aide du panneau de contrôle (voir le chapitre 7) :
IMPORTANT ! Avant de procéder à tout travail sur la carte de commande
(raccordement, entretien), toujours débrancher l’alimentation.

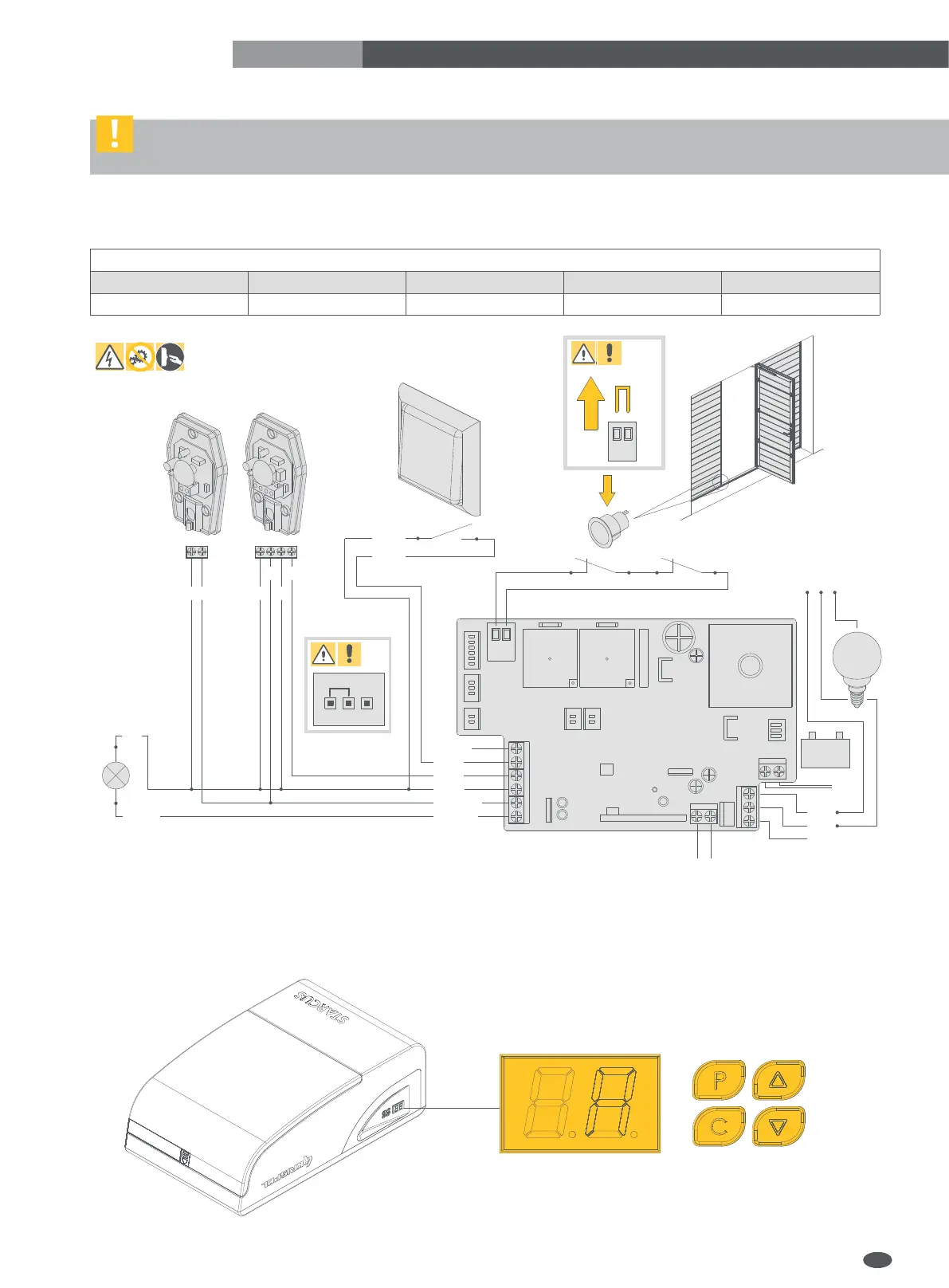

Schéma de connexions de la carte de commande
1 2 3 4 5
Commutateur à impulsions Cellules photoélectriques Lampe Interrupteur à lames/STOP Batterie de secours
FR
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
