3.10 Mesure de résistance (R), compensation de
résistances de câbles supplémentaires
La fonction „Mesure de résistance“ permet de mesurer des résistances ohmiques
jusqu’à 20 Ohms avec une tension continue de batterie et une inversion
automatique de la polarité selon IEC61557-4. Les contrôles de continuité peuvent
s'effectuer de manière entièrement automatique sur la tension continue d'une
batterie. Le vibreur intégré se déclenche lorsque les résistances sont < 2 ohms
(compensation du câble de mesure non activée). La fonction „Compensation“
permet de compenser les résistances du câble de mesure.
Processus de mesure:
L
1
= brun
L
2
= noir
L
3
= violet
L3
L2
L1
Appareil
R X
R

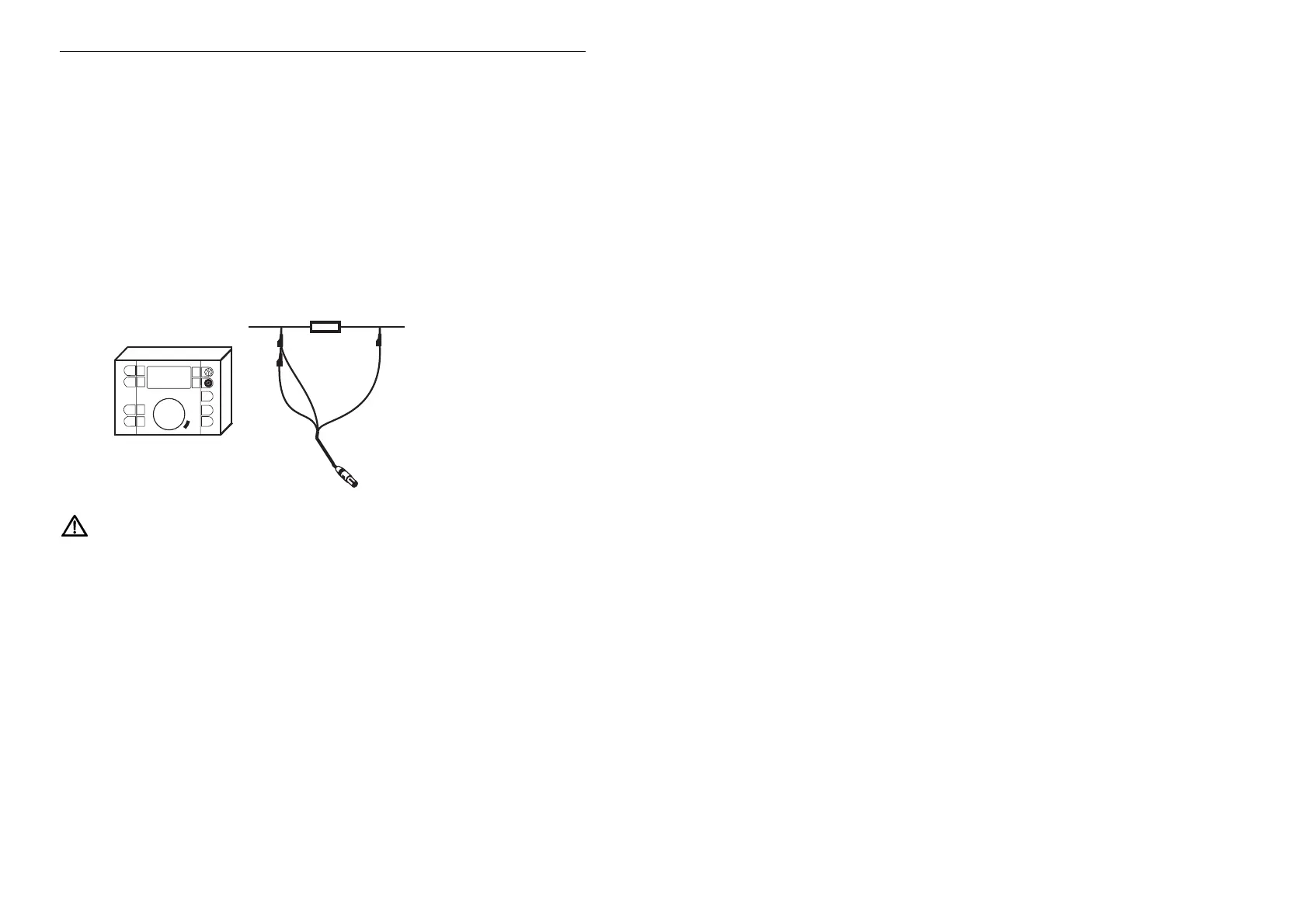

Tenir compte de la capacité de surcharge et connecter l’appareil comme
indiqué sur le croquis.
Brancher l’appareil conformément au croquis avec le câble de mesure à trois
pôles.
Connecter le câble de mesure L
3
au câble de mesure L
2
.
En fonction „R“, mettre le commutateur central en position „1kΩ
ΩΩ
Ω“.
La tension „U
L-N
“ entre les câbles de mesure L
1
et L
2+3
est automatiquement
affichée (voir également le point 3.6).
Lancer la mesure de résistance en appuyant sur la touche
R „Start“; le pôle
plus de la tension se trouve tout d’abord sur L
2
et la masse sur L
1
- l’inversion des
pôles se fait ensuite automatiquement. On affiche sous forme de résistance R
1
la
valeur mesurée moins la résistance du câble de mesure (en cas de compensation)
L
1
= masse, L
2
= pôle plus.
La touche
S „Display“ permet d’interroger la valeur R
2
(L
1
= pôle plus, L
2
=masse).
Appuyer à nouveau sur la touche R „Start“ pour effectuer une nouvelle mesure.
