Messfunktionen
18
3.6 Spannung, Frequenz, Drehfeldrichtung
Diese Messfunktion ist automatisch in jeder Zentralschalterstellung vor dem
Drücken der Taste
R „Start“ aktiv.
Es können Wechselspannungen von 0 - 500 V (46 - 65 Hz), und Frequenzen von
15,3 Hz bis 457 Hz angezeigt werden. Spannungen < 46 Hz oder > 65 Hz sowie
DC-Spannungen können nicht gemessen werden (Anzeige „- - -“).Gemessen wird
die Spannung zwischen den Leitungen L-PE und N-PE, wobei die höhere der
beiden als „U
L-PE
“ angezeigt wird. Zusätzlich ist bei dieser Messfunktion noch die
Spannung zwischen den Leitungen N und PE und die Frequenz abrufbar. In den
Messfunktionen Erdungswiderstand, Fehlerstromschutzschaltung und
Schleifenwiderstand / L-PE mit angeschlossener Sonde wird auch die Spannung
zwischen PE und Sonde als „U
S-PE
“ angezeigt. (Voraussetzung: „U
L-PE
“ muss
vorhanden sein). Ist für die Messung kein Schutzleiter (PE) - Anschluss
vorgesehen, z.B. in der Funktion Schleifenwiderstandsmessung in Position L-N,
kann nur die Spannung „U
L-N
“ zwischen den Messleitungen L und N und die
Frequenz gemessen und angezeigt werden.

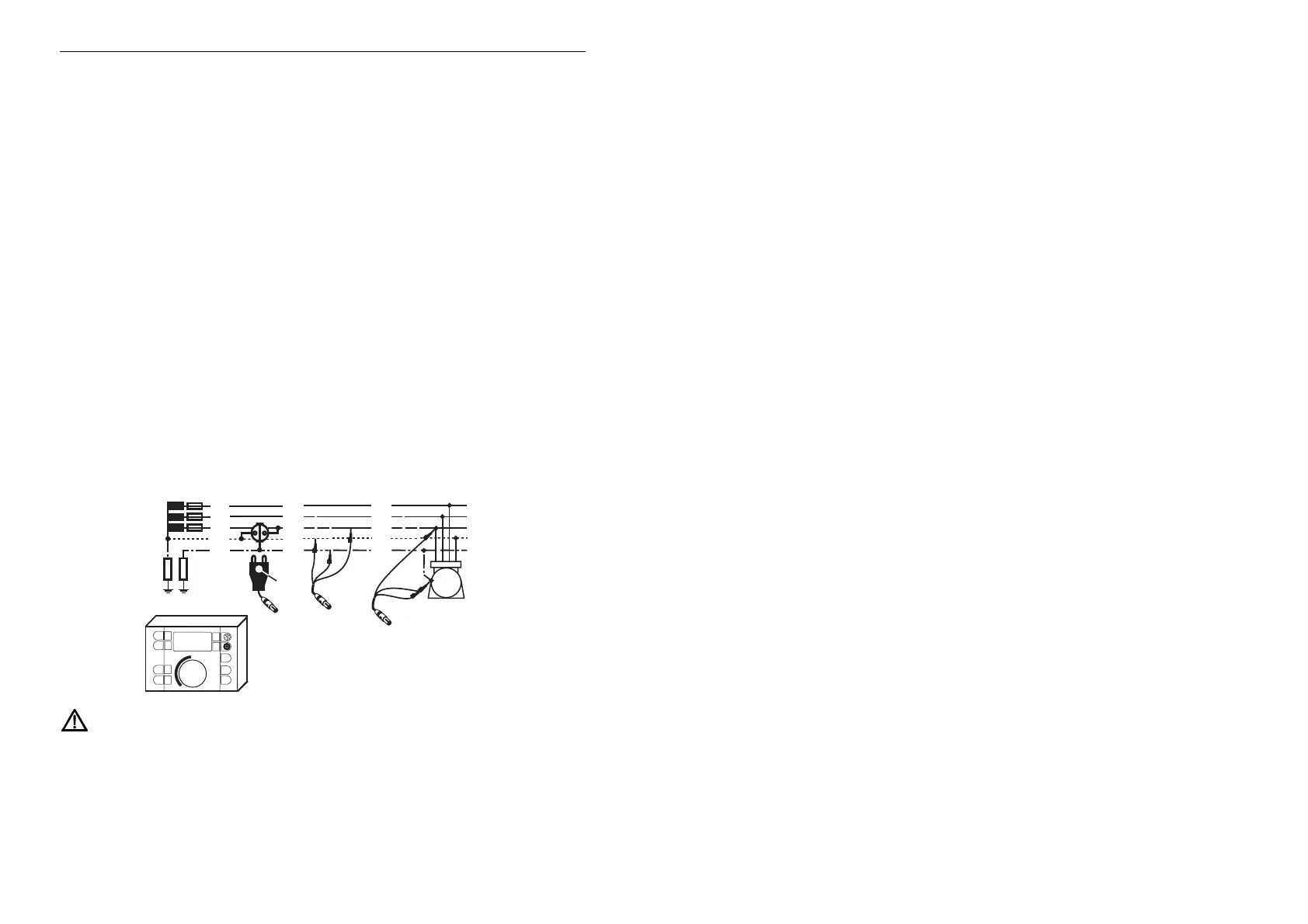

Messvorgang:
L
1
= braun
L
2
= schwarz
L
3
= violett
Gerät
Kennung
L3
L1
L2
RB
L
2
L
1
L
3
N
P
E
(PEN)
L3
L1
L2
Gerät
Gerät
M
R
A
Überlastfähigkeit beachten und Gerät laut Skizze anschließen.
Zentralschalter auf beliebige Position, ausgenommen R
ISO
/L-N und
R
LOOP
/L-N stellen.
Messwert „U
L-PE
“ ablesen.
Durch Drücken der Taste
S „Display“ kann auch die zweite Spannung „U
N-
PE
“ angezeigt werden.
