3.10 Niederohmmessung (R), Durchgangsprüfungen,
Kompensation von Leitungswiderständen
In der Messfunktion Widerstandsmessung können ohmsche Widerstände bis 1 kΩ,
mit Batteriegleichspannung und automatisch umgeschalteter Polarität nach IEC
6155-4 gemessen werden. Durchgangsprüfungen können vollautomatisch mit
Batteriegleichspannung durchgeführt werden. Der eingebaute Summer spricht bei
Widerständen <2 Ohm an (Messleitungskompensation nicht aktiv).
Zur Kompensation der Messleitungswiderstände ist eine Funktion „Nullabgleich“
vorhanden.
Messvorgang:
L
1
= braun
L
2
= schwarz
L
3
= violett
L3
L2
L1
Gerät
R X
R

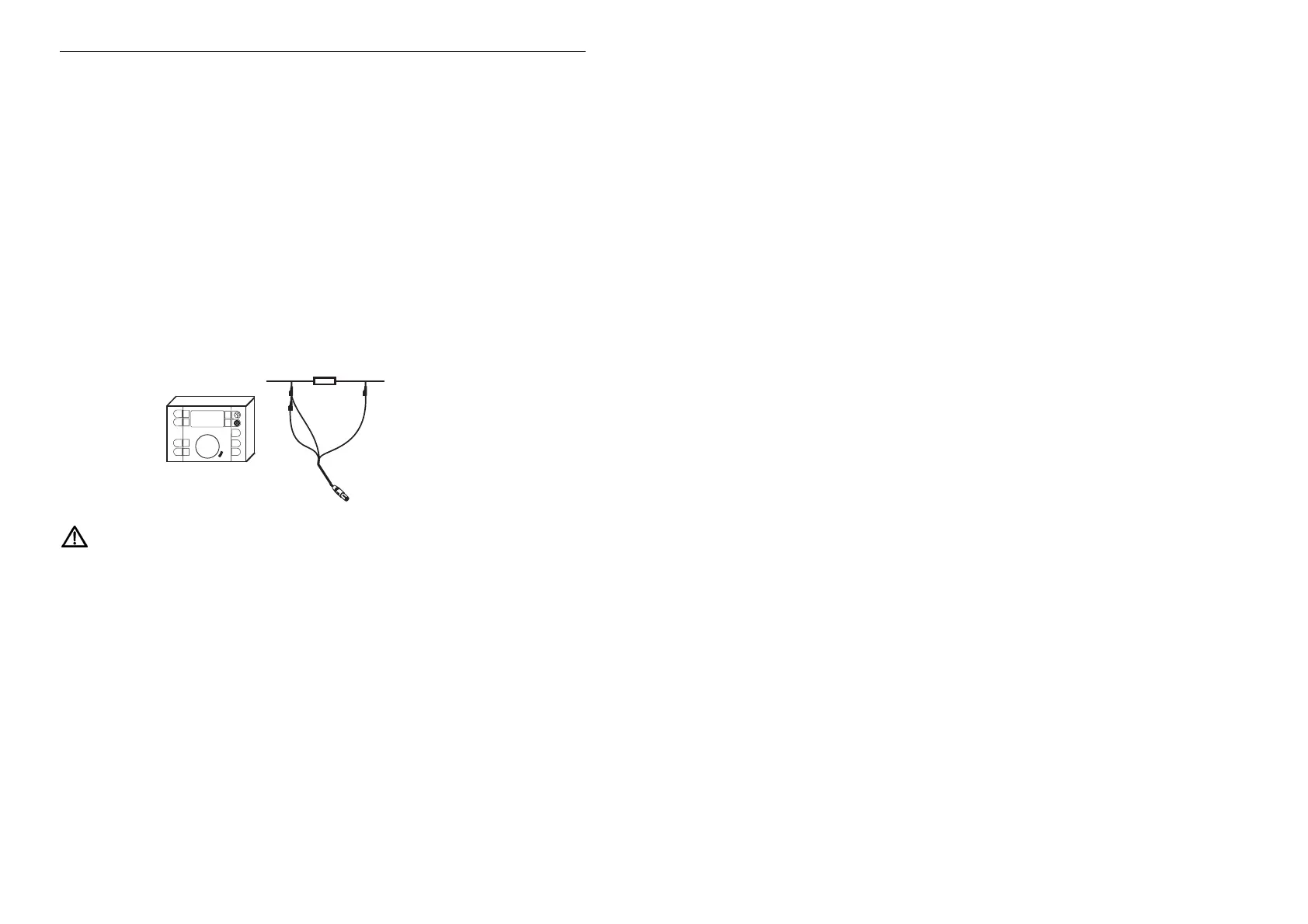

Überlastfähigkeit beachten und Gerät laut Skizze anschließen.
Messleitung L
3
mit Messleitung L
2
verbinden.
Zentralschalter in Funktion „R“ auf Position „1kΩ
ΩΩ
Ω“ stellen.
Es wird automatisch die Spannung „U
L-N
“ zwischen den Messleitungen L
1
und L
2
+ L
3
angezeigt (siehe auch Punkt 3.6).
Durch Drücken der Taste
R „Start“ wird die Widerstandsmessung gestartet,
dabei liegt zunächst der Pluspol der Spannung an L
2
und Masse an L
1
-
anschließend wird automatisch umgepolt. Angezeigt wird der gemessene Wert,
minus dem Leitungswiderstand der Messleitung (falls kompensiert), als Widerstand
R
1
.
Durch Drücken der Taste
S „Display“ ist R
2
(entspricht L
2
= Masse, L
1
=
Pluspol) abrufbar.
Für eine neuerliche Messung wieder die Taste
R „Start“ drücken.
Um in die ursprüngliche Messung zur Anzeige der Netzspannung U
L-PE
zu
gelangen, den Zentralschalter verdrehen.
