Descrizione dei comandi
7
2 DESCRIZIONE DEI COMANDI
1
Commutatore centrale per selezione delle funzioni di misura e delle
portate e ON/OFF.
2
Pulsante Start per l’avvio della misurazione selezionata = Area di
contatto per la verifica della presenza sul conduttore di protezione di
tensione e interruzioni.
3
Pulsante Display per la visualizzazione dei valori complementari.
4
Selezione prova interruttori di protezione RCD con/senza scatto e attivazione
della prova automatica di continuità con allarme nella misurazione di resistenza
R
5
Tasto per la prova di interruttori di protezione RCD selettivi, per la selezione
delle portate 1x, 2x o 5x corrente di guasto nominale nelle prove di scatto e per
la selezione della corrente di guasto a gradiente per la determinazione della
corrente di guasto di scatto.
6

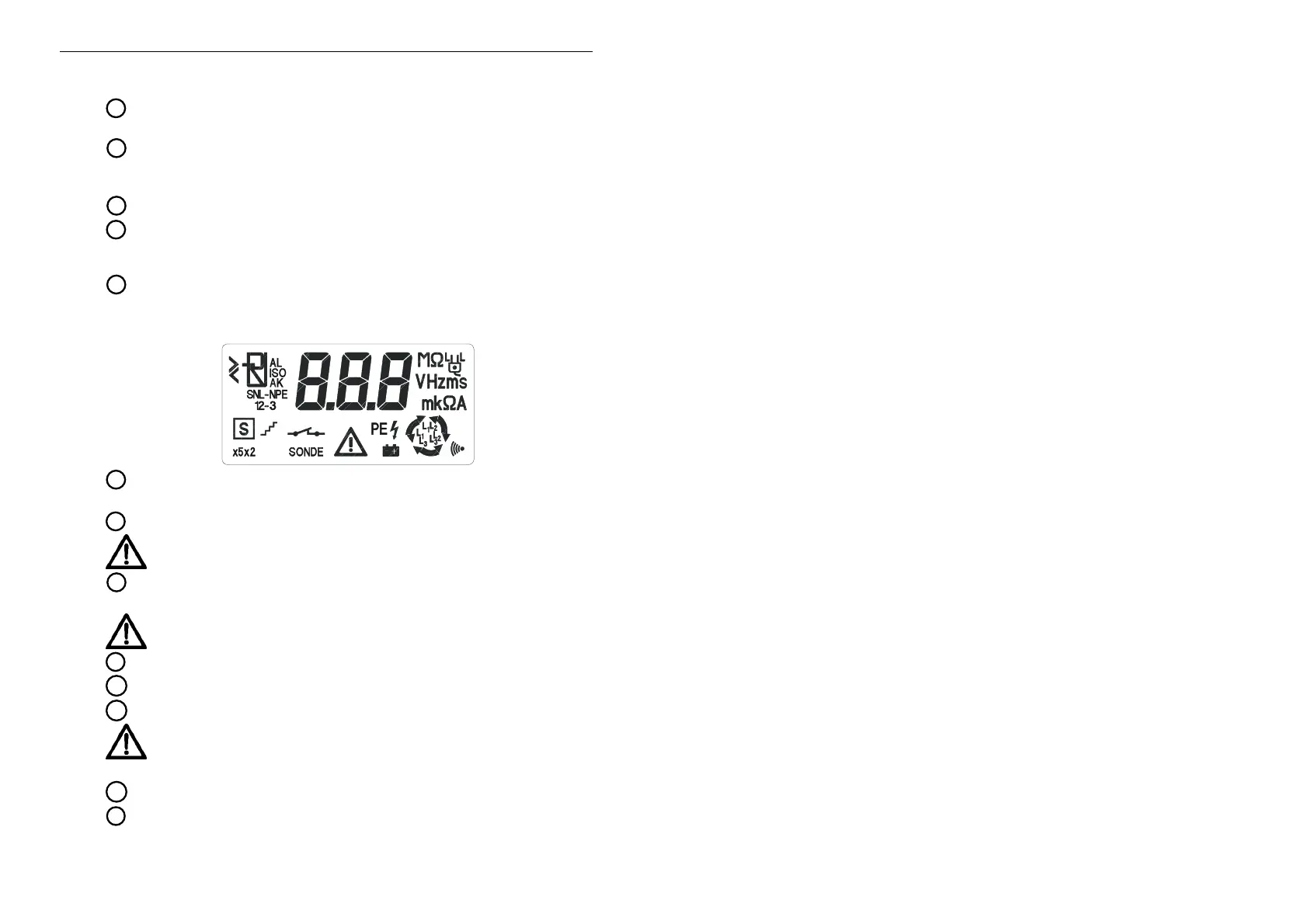

Display digitale LCD altezza 19 mm con punto decimale automatico e
illuminazione fluorescente.
7
Boccola di connessione per la misura, spina tripolare antinversione.
ATTENZIONE: max. tensione verso terra (e) 300 V
8
Boccola di connessione speciale (4 mm ø) anche per conduttori di
misura di sicurezza.
ATTENZIONE: max. tensione verso terra (e) 300 V
9
Protezione in gomma.
10
4 fibbie per l’allacciamento della cintura di trasporto.
11
Batterie: 6 IEC R6 o LR6 o 6 accumulatori.
ATTENZIONE: prima di aprire il dispositivo disconnettere tutte le
connessioni.
12
Incisione con caratteristiche tecniche e guida rapida.
A
Viti del vano batterie
