3.3 Prueba del Conductor de Protección
Esta prueba sirve para comprobar el conductor de protección (PE) respecto a
tensiones de contacto peligrosas o discontinuidades. Se activa en todas las
posiciones marcadas (RCD, R
A
y R
LOOP
(L-PE)) del selector central.

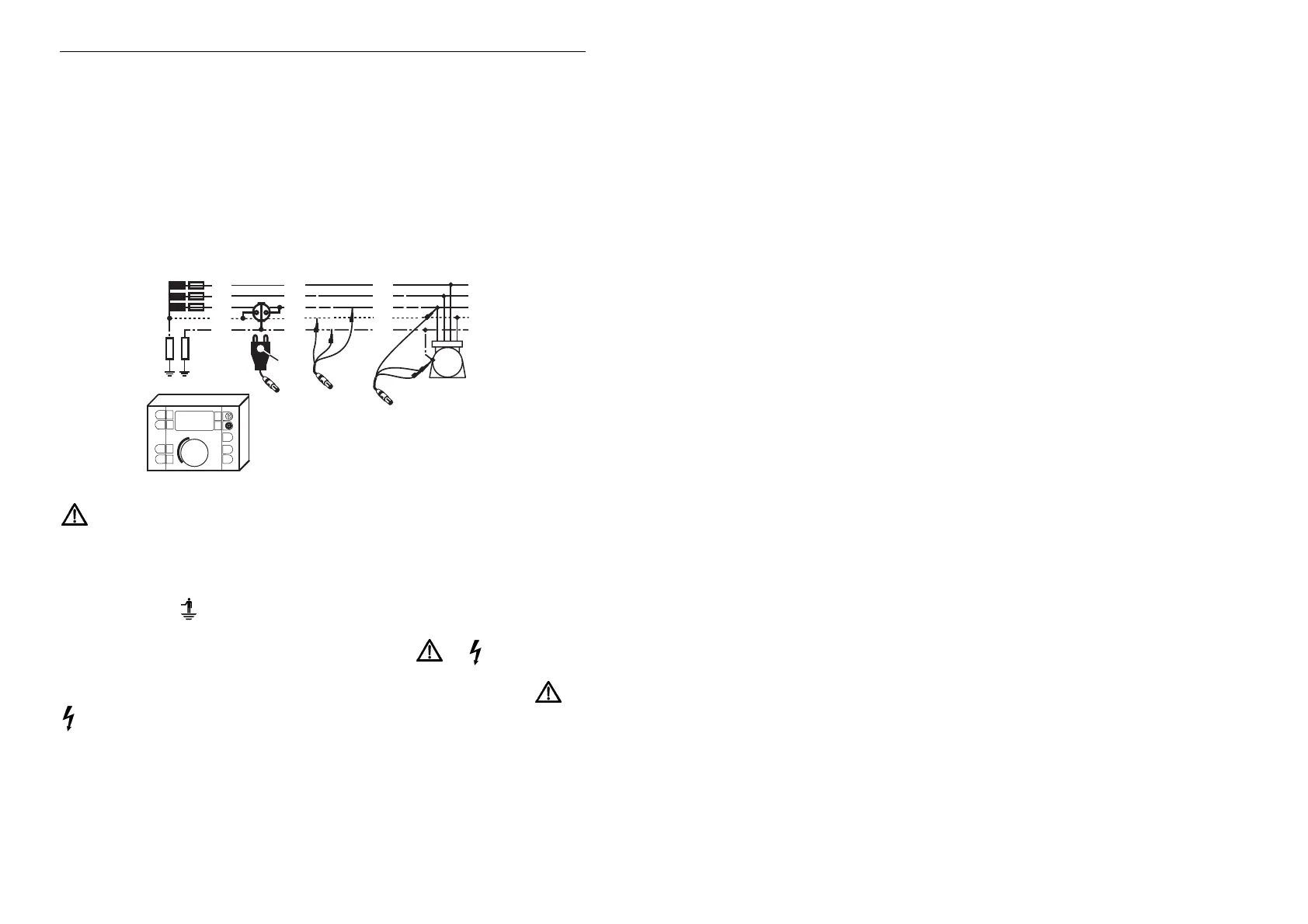

Proceso de Medición:
L
1
= brown
L
2
= black
L
3
= purple
Instrument
Marker
L3
L1
L2
R
B
L
2
L
1
L
3
N
P
E
(PEN)
L3
L1
L2
Instrument
Instrument
M
R
A
Tenga en cuenta la capacidad de sobrecarga y conecte el instrumento tal
como se muestra arriba.
Al utilizar el cable de medición de 3 polos, ¡asegúrese de conectar correctamente
el PE!
Gire el selector central a RCD, R
A
o R
LOOP
(L-PE) y toque simultáneamente la
tecla START
R „ “ y un punto puesto a tierra (grifo, etc.).
Ahora, se visualizan la tensión U
L-PE
y, para las tensiones entre el conductor PE y
el electrodo de contacto ≥ 50 V, el símbolo centelleante „
PE “.
Si no se detecta ninguna discontinuidad del conductor de protección, se
visualizarán aprox. la mitad de la tensión de red y el símbolo centelleante „
PE
“ después de conmutar mediante pulsación de tecla tanto en la posición U
L-PE
como U
N-PE
.
