Funzioni di misura
28
3.7.2 Interruttori di protezione selettivi (Tipo S + G)
Questa funzione di misura consente la verifica della misura di protezione
„interruzione di protezione contro le correnti di guasto“ utilizzando interruttori di
protezione selettivi (a ridotto ritardo) e a prova di corrente impulsiva. È possibile
misurare tensione di contatto, resistenza di terra, resistenza nel circuito e tempo di
scatto con correnti nominali di guasto I
∆N
di 10, 30, 100, 300 o 500 mA (con U
L-PE
< 152 V solo 10, 30, 100 mA).
Per la misurazione valgono le stesse regole e avvertenze descritte al paragrafo
3.7.1. Di seguito sono pertanto descritte solo le differenze rispetto alla prova di
normali interruttori di protezione per correnti di guasto.
Procedimento di misura
L
1
= marrone
L
2
= nero
L
3
= viola
Strumento
Contrassegno
L3
L1
L2
L
2
L
1
L
3
N
P
E
(PEN)
L3
L1
L2
M
Connessione per l'utilizzo di una sonda
Sonda
FI
RB
> 20m
RA
Strumento
Strumento

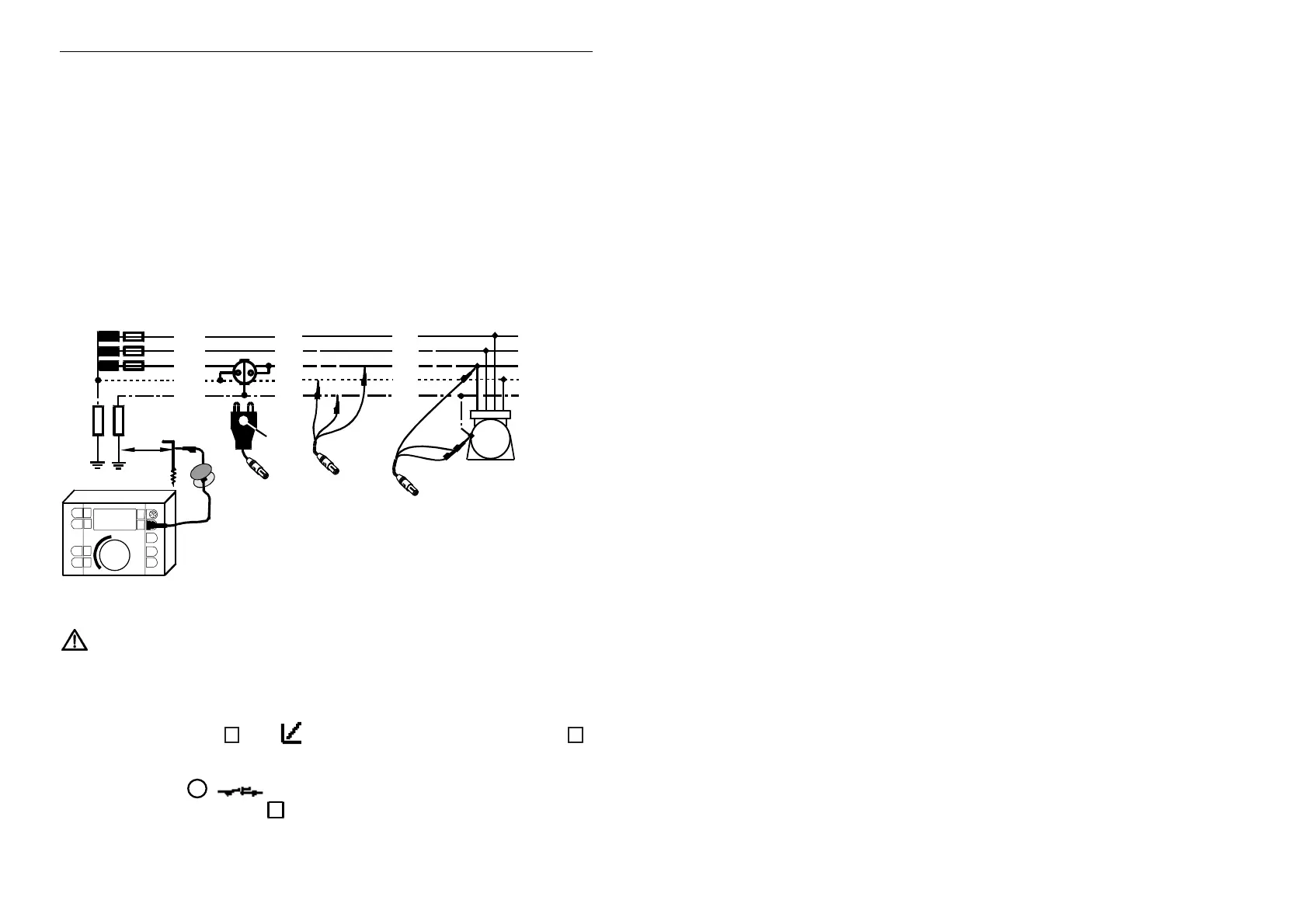

Prestare attenzione al sovraccarico ammesso e connettere il dispositivo
come in figura.
Spostare il commutatore centrale nella funzione „RCD“ sulla corrente
nominale di guasto I
∆
∆∆
∆N
desiderata.
Premere il pulsante n
nn
n „
S
, x5, “ sino a che viene visualizzato il simbolo
S
nel display.
Premere il pulsante
4
„ “ per la misurazione senza scatto dell’interruttore di
protezione per correnti di guasto
S
.
