3.5 Resistenza d’isolamento (R
ISO
)
Questa funzione consente la misurazione di resistenze d’isolamento sino a 100
MOhm, con selezione automatica della portata di misura. Per la misurazione viene
utilizzata una tensione continua di 500 V generata a partire dalle batterie
incorporate, con corrente nominale di 1 mA. Per l’agevole misurazione nelle reti
monofase è consigliato l’utilizzo del cavo di misura Schuko che consente la
misurazione della resistenza d’isolamento tra i conduttori L – N – PE senza
richiedere lo spostamento dei connettori.
Avvertenza:
per le misure in impianti con utilizzatori connessi è necessario assicurarsi che questi
siano sconnessi dalla rete, ad esempio mediante la rimozione del fusibile
incorporato o apertura dell’interruttore di rete su almeno un polo. Se i valori di
resistenza d’isolamento non vengono raggiunti è necessario sconnettere dalla rete
tutti i poli dei dispositivi.
ATTENZIONE: durante la misurazione sono presenti tensioni sino a
520 V che, in impianti fortemente capacitivi, possono causare pericolo
di morte.
Per ragioni di sicurezza, i dispositivi sensibili alle sovratensioni come i
circuiti di controllo, i dispositivi a microprocessore e via dicendo,
prima di essere sottoposti a misurazione devono essere disconnessi
dall'alimentazione su tutti i poli.

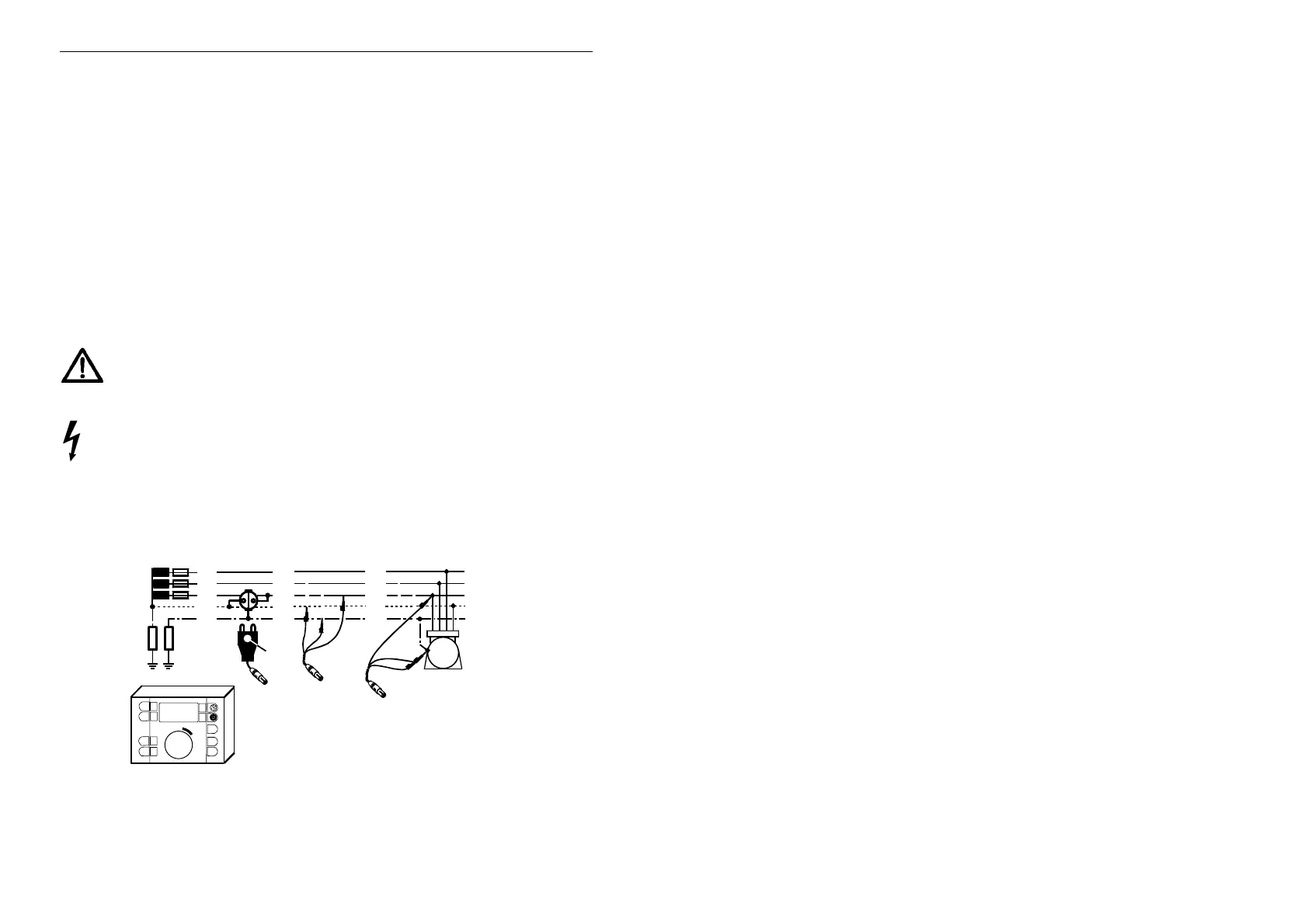

Procedimento di misura
L
1
= marrone
L
2
= nero
L
3
= viola
Strumento
Contrassegno
L3
L2
L1
R
B
L
2
L
1
L
3
N
P
E
(PEN)
L3
L2
L1
M
Strumento
Strumento
R
ISO
RA
