LEM Saturn 100 Plus - Misurazione DI Basse Resistenze (R) E Compensazione Delle Resistenze Nei Conduttori

Funzioni di misura
36
3.10 Misurazione di basse resistenze (R) e
compensazione delle resistenze nei conduttori
La funzione di misurazione di resistenza consente la misura di resistenze ohmiche
sino a 20 Ohm, con la tensione continua delle batterie e polarità automaticamente
impostata, in conformità IEC 6155-4. Le prove di continuità possono essere eseguite
in modo completamente automatico mediante la tensione continua delle batterie.Il
cicalino integrato si attiva con resistenze < 2 Ohm (compensazione dei conduttori di
misura non attiva).
Per la compensazione delle resistenze dei conduttori di misura, è disponibile una
funzione di „azzeramento“.

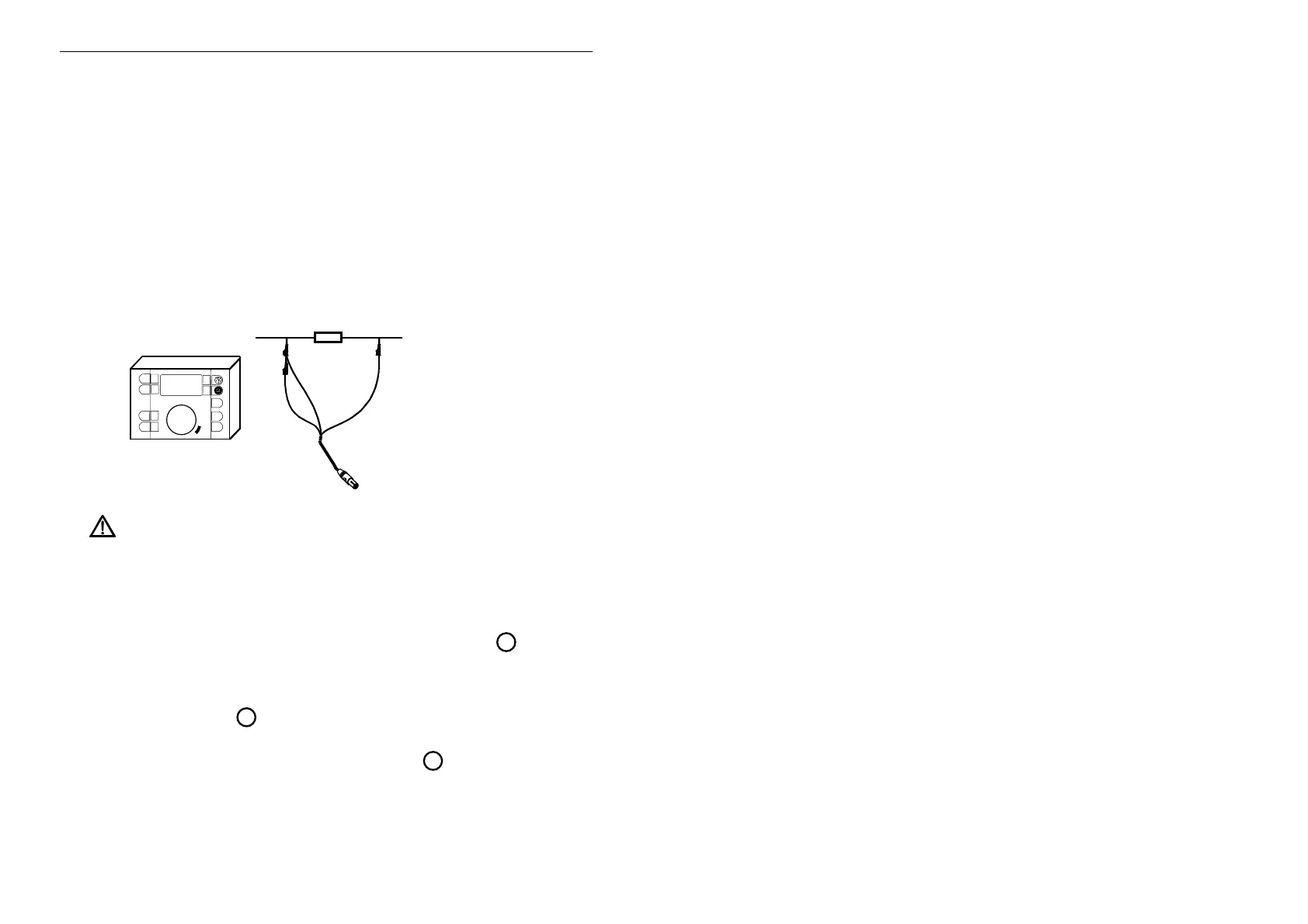

Procedimento di misura
L
1
= marrone
L
2
= nero
L
3
= viola
L3
L2
L1
Strumento
RX
R
Prestare attenzione al sovraccarico ammesso e connettere il
dispositivo come in figura.
Connettere il conduttore di misura L
3
con il conduttore di misura L
2
.
Spostare il commutatore centrale nella funzione „R“ sulla portata „1 kΩ
ΩΩ
Ω“.
Viene visualizzata automaticamente la tensione „U
L-N
“ tra i conduttori di misura
L
1
e L
2
+ L
3
(vedere anche paragrafo 3.6).
Per avviare la misurazione di resistenza, premere il pulsante
2
„Start“. Il
polo positivo della tensione si trova su L
2
e la massa su L
1
- la polarità viene
poi automaticamente invertita. Viene visualizzato come resistenza R
1
il valore
misurato meno la resistenza del conduttore di misura (se compensato).
Premendo il pulsante
3
„Display“ è possibile visualizzare R
2
(corrispondente a L
2
= massa e L
1
= polo positivo).
Per effettuare una nuova misura, premere il pulsante
2
„Start“.
Per visualizzare nella misura originale la tensione di rete U
L-PE
, spostare il
commutatore centrale.
