Messfunktionen
13
3.4 Phasenanschlußprüfung
Diese Funktion dient zur raschen Auffindung des Leiters mit dem höheren Potential
in Steckvorrichtungen und erspart den herkömmlichen Spannungsprüfer. Sie ist
nicht in den Schalterstellungen R
ISO
, R
LOOP
(L-N) u. R. aktiv. Optimaler
Komfort wird bei Verwendung des Schuko-Messkabels erreicht.
Achtung: Um Fehlanzeigen zu vermeiden, darf nur das mitgelieferte
Schuko-Messkabel verwendet werden.
Messkabel von Vorgängermodellen sind nicht kompatibel und dürfen
daher nicht zur Anwendung gelangen!

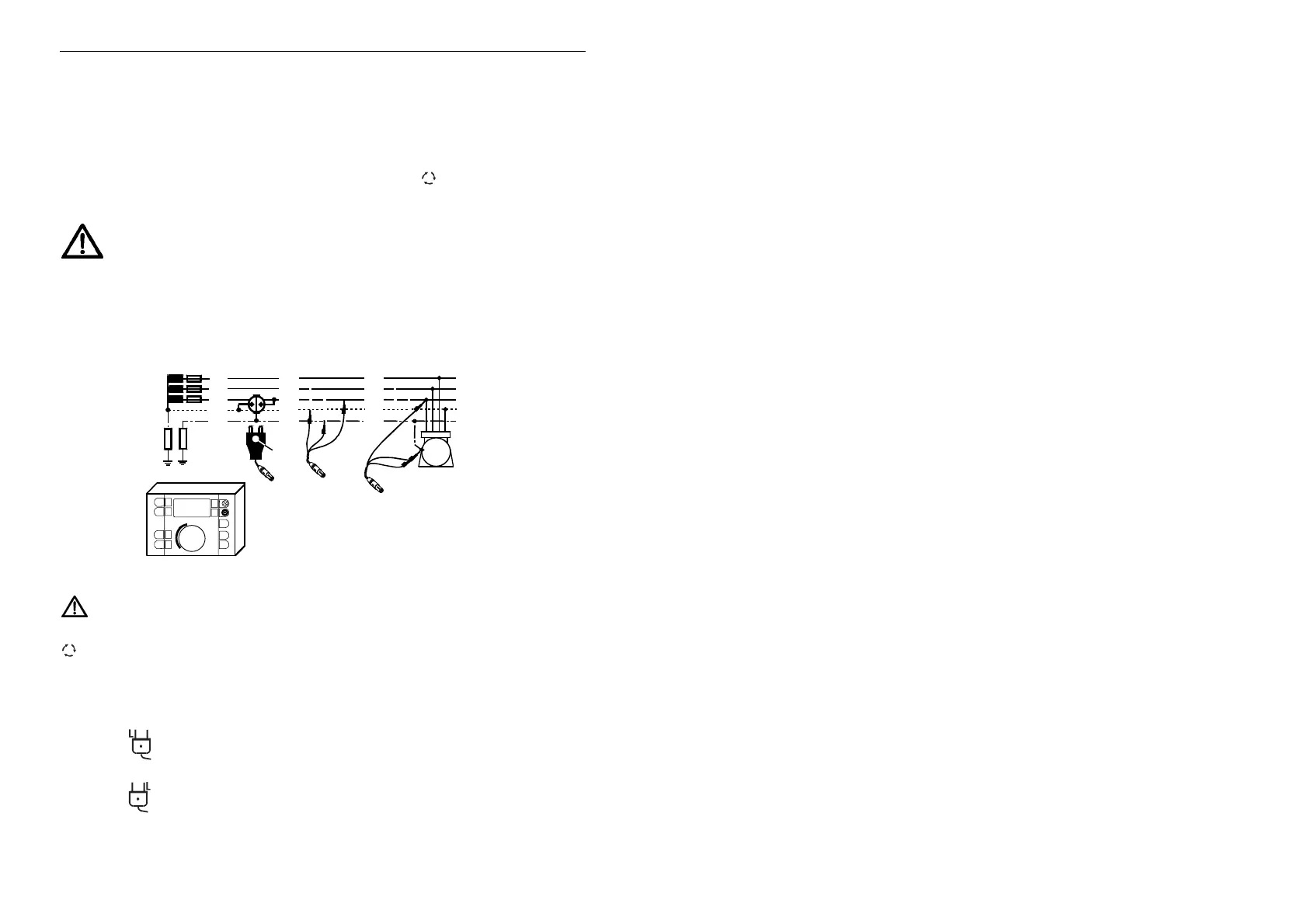

Messvorgang:
L
1
= braun
L
2
= schwarz
L
3
= violett
Gerät
Kennung
L3
L1
L2
R
B
L
2
L
1
L
3
N
P
E
(PEN)
L3
L1
L2
Gerät
Gerät
M
R
A
Überlastfähigkeit beachten und Gerät laut Skizze anschließen.
Zentralschalter in eine beliebige Position, ausgenommen R
ISO
, R
LOOP
(L-N)
u. R. stellen.
Bei Verwendung des Schukosteckers ist darauf zu achten, dass der rote
Kennzeichnungspunkt bei eingestecktem Stecker von oben betrachtet wird.
Es gilt dann bei Anzeige:
größere Spannung gegen Schutzerde liegt am linken
Steckerstift vom Kennzeichnungspunkt aus betrachtet.
größere Spannung gegen Schutzerde liegt am rechten
Steckerstift vom Kennzeichnungspunkt aus betrachtet.
