LEM Saturn 100 Plus - Prueba del Conductor de Fase

Medición
15

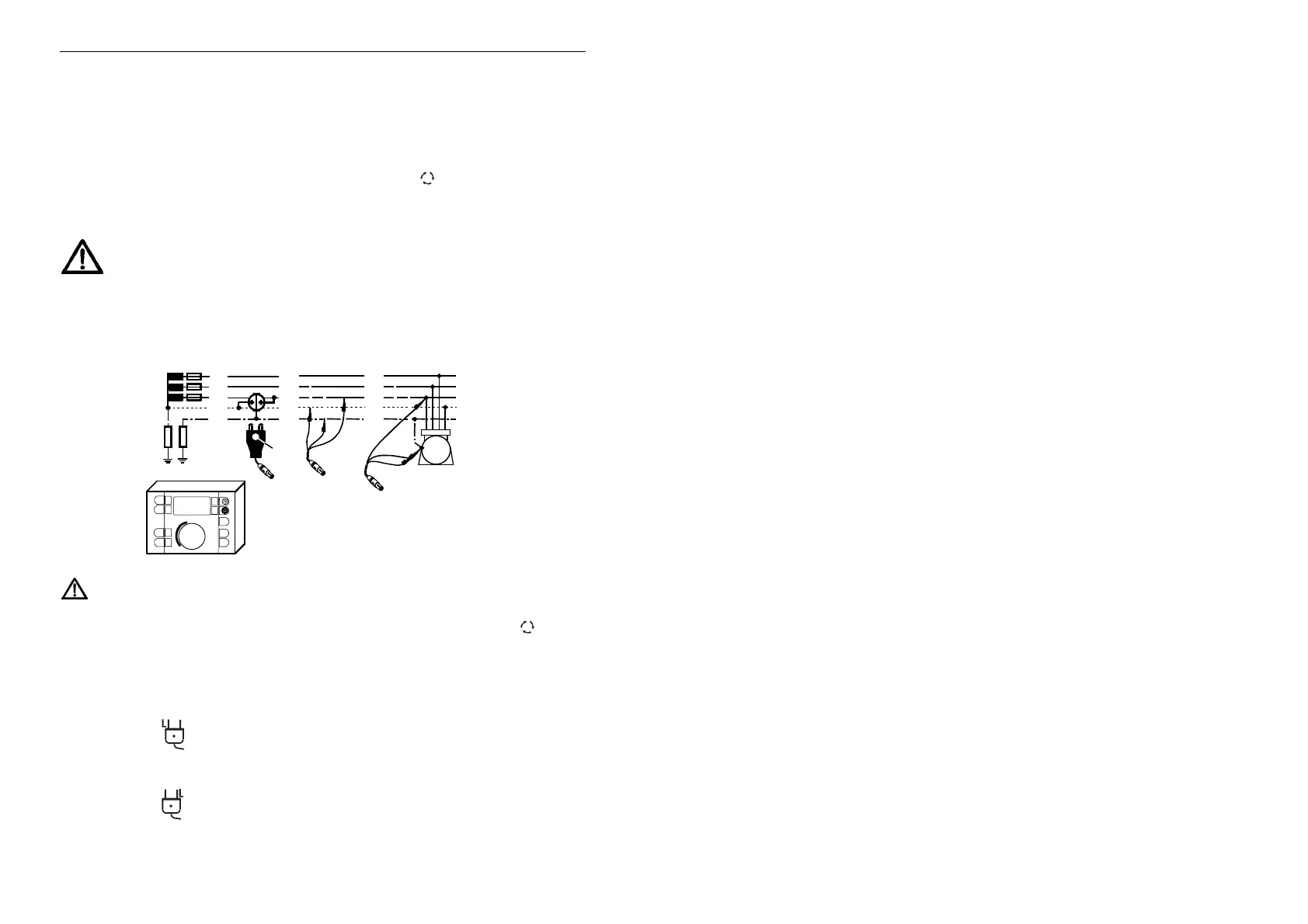

3.4 Prueba del Conductor de Fase
Este modo permite localizar rápidamente el potencial HI en los sistemas de
enchufe y toma, haciendo redundante el medidor de fases tradicional. No es activo
en las posiciones de conmutador R
ISO
, R
LOOP
(L-N) y R. activo.
Se obtiene una comodidad óptima si se utiliza el adaptador de medición de 3
clavijas.
ATENCIÓN: Para evitar indicaciones erróneas, utilice solamente el
cable de alimentación suministrado. ¡Los cables de medición de los
modelos anteriores no son compatibles y no deben utilizarse!
Proceso de Medición:
L
1
= braun
L
2
= schwarz
L
3
= violett
Gerät
Kennung
L3
L1
L2
R
B
L
2
L
1
L
3
N
P
E
(PEN)
L3
L1
L2
Gerät
Gerät
M
R
A
Tenga en cuenta la capacidad de sobrecarga y conecte el instrumento tal
como se muestra arriba.
Gire el selector central a cualquier posición excepto R
ISO
, R
LOOP
(L-N)
y R
Al utilizar el conector de 3 clavijas, asegúrese de que el punto marcador rojo se ve
desde arriba cuando se inserta el conector.
Son aplicables las reglas siguientes si el display muestra símbolos como los que
se indican a continuación:
Potencial HI en la clavija izquierda, mirando desde el
punto marcador.
Potencial HI en la clavija derecha, mirando desde el punto
marcador.
