Messfunktionen
15
3.5 Isolationswiderstand (R
ISO
)
Diese Messfunktion dient zur Messung von Isolationswiderständen bis 100 MΩ,
wobei die Messbereichswahl automatisch erfolgt. Als Messspannung wird eine, aus
den eingebauten Batterien erzeugte Gleichspannung von 500 V mit einem
Nennstrom von 1 mA verwendet. Zur einfachen Messung in Einphasennetzen ist
das Schuko-Messkabel verwendbar, das die Messung des Isolationswiderstandes
zwischen L – N – PE ohne Umstecken der Leitungen ermöglicht.
Hinweis:
Bei Messungen in Anlagen mit angeschlossenen Verbrauchern ist darauf zu
achten, dass die Verbraucher, z.B. durch Entfernen der eingebauten Sicherung
oder Abschalten des Netzschalters mindestens einpolig vom Netz getrennt sind.
Werden die geforderten Isolationswiderstandswerte danach nicht erreicht, so
müssen die Geräte allpolig vom Netz getrennt werden.
WARNUNG! Während der Messung treten Spannungen bis 520 V auf,
die in Verbindung mit stark kapazitiven Anlagen „lebensgefährlich“
sein können!
Überspannungsempfindliche Geräte, z.B. Regelungen,
mikroprozessorgesteuerte Geräte oder ähnliche, sollten vor der
Messung aus Sicherheitsgründen allpolig vom zu messenden Netz
getrennt werden.

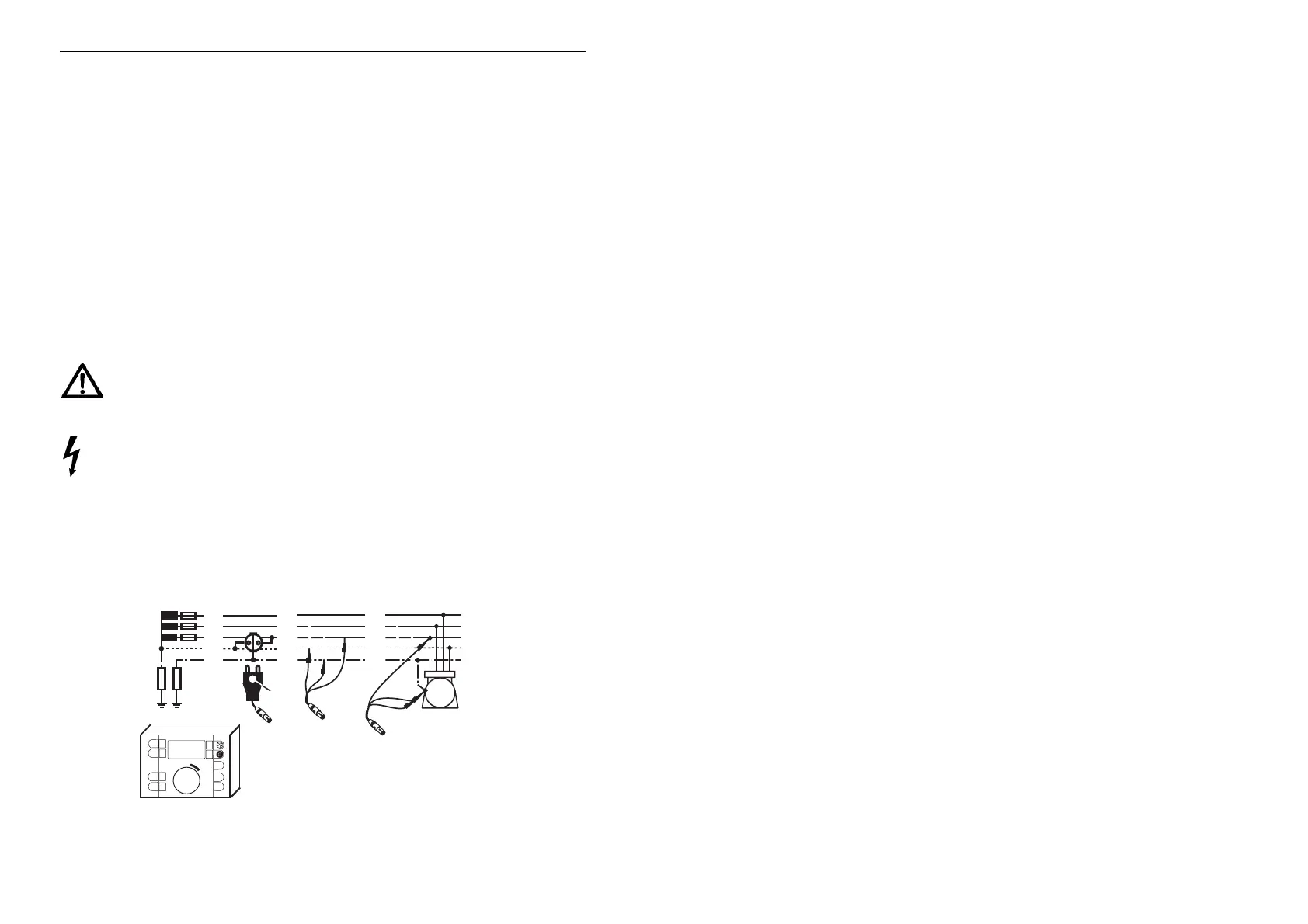

Messvorgang:
L
1
= braun
L
2
= schwarz
L
3
= violett
Gerät
Kennung
L3
L2
L1
RB
L
2
L
1
L
3
N
P
E
(PEN)
L3
L2
L1
M
Gerät
Gerät
RISO
RA
