Medición
22
Sentido de Giro de Fases ( ):
Este modo de medición se utiliza para determinar la secuencia de fases en
sistemas trifásicos con tensiones de 20 V a 435 V y frecuencias de 46 a 65 Hz.
Además de visualizar el sentido de giro, se muestra la tensión en delta L
1
- L
3
o L
2
- L
3
.
Así, se puede determinar un „giro de fases elíptico“ entre dos conductores de fase
y un conductor neutro.
La diferencia de fase máxima admisible con respecto a los ángulos de fase para un
circuito abierto es de ± 4°.

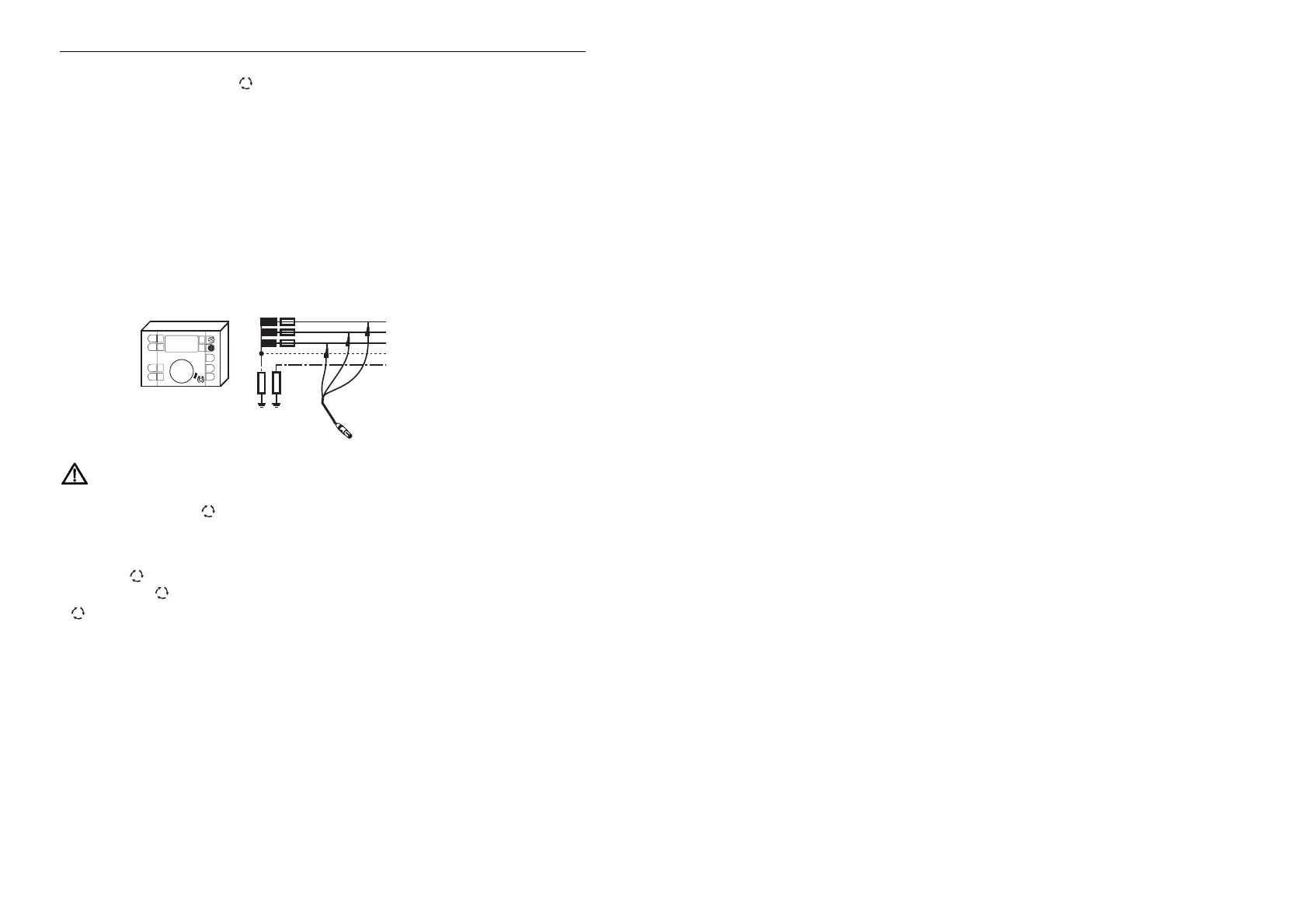

Proceso de medición:
L
1
= brown
L
2
= black
L
3
= purple
L3
L2
L1
R
B
L
2
L
1
L
3
N
P
E
(PEN)
Instrument
R
A
Tenga en cuenta la capacidad de sobrecarga, conecte el instrumento tal como
se muestra en la Figura utilizando el cable de medición de 3 polos y gire el selector
central a la posición „
“.
Si no están conectados todos los cables de medición, o si las conexiones están
libres de tensión, o si no hay cambio de fase dependiente del giro de fases,
parpadea „
“. Si hay presentes tanto una tensión como un giro de fases, el
display indica „
" para el giro hacia la derecha (secuencia de fases L
1
- L
2
- L
3
) o
„„
" para el giro hacia la izquierda (secuencia de fases L
1
- L
3
- L
2
).
Simultáneamente, la tensión mayor aparece marcada U
1-3
.
Pulsando repetidamente la tecla
S „Display“, se seleccionan el segundo valor de
tensión (U
2-3
) y la frecuencia.
Nota:
En caso de un conductor de medición L
3
discontinuo, siempre aparece la mitad de
la tensión de la red U
1-2
tanto para U
1-3
como para U
2-3
.
