Medición
33

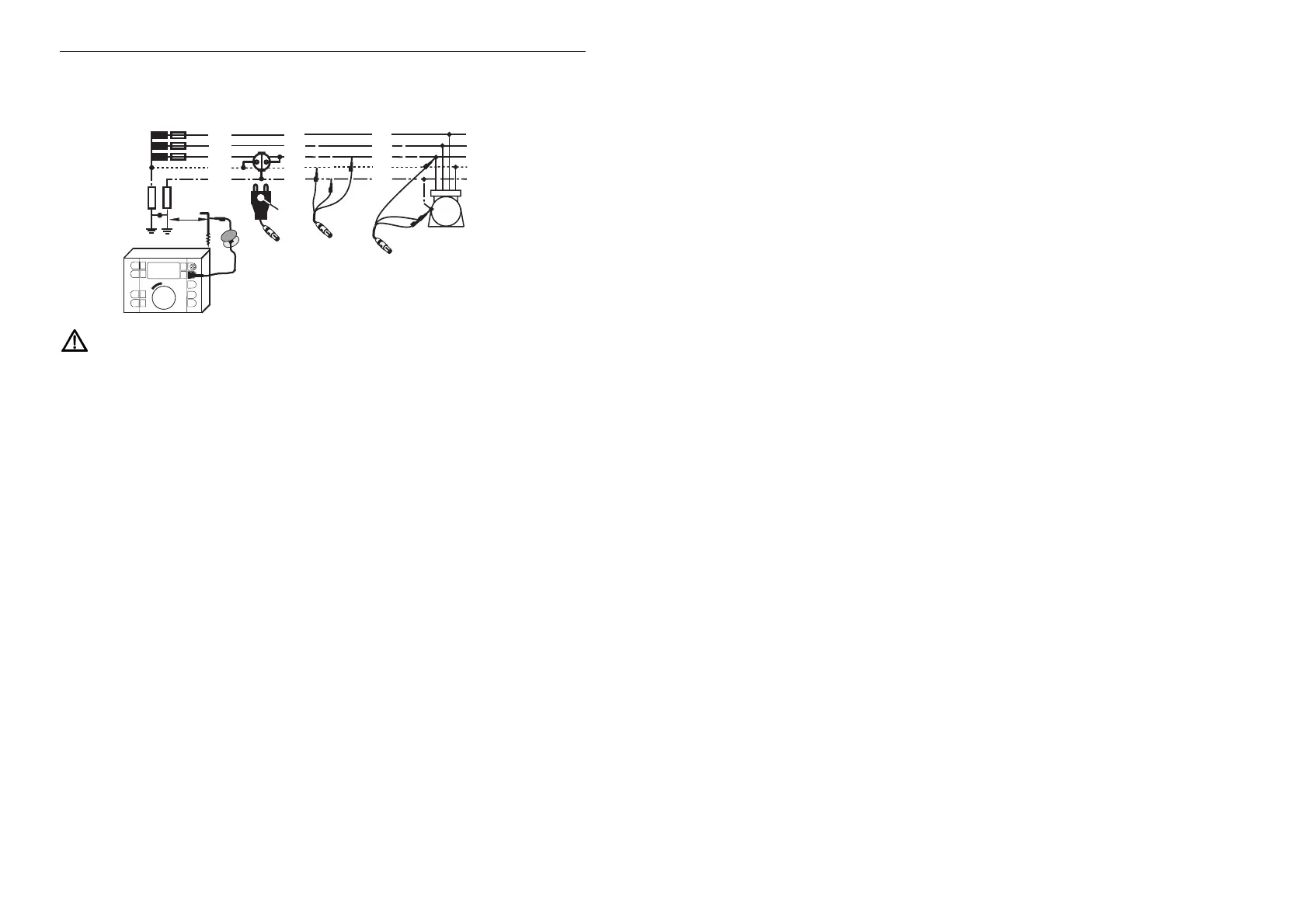

Proceso de medición:
L
1
= brown
L
2
= black
L
3
= purple
Instrument
Marker
L3
L1
L2
L
2
L
1
L
3
N
P
E
(PEN)
L3
L1
L2
Instrument
Instrument
M
Connection for use with a probe
Probe
RA
R
B
> 20m
R
A
Tenga en cuenta la capacidad de sobrecarga y conecte el instrumento tal
como se muestra arriba.
Nota: En el caso de mediciones de sistemas de puesta a tierra conectados a
la red, p.ej. a través de conductores de unión (conductores de cortocircuito)
entre PE y el conductor N, esta conexión debe interrumpirse durante la
medición. De lo contrario, se medirá la resistencia interna del bucle.
Gire el selector central en la posición R
A
al intervalo de medición deseado.
Con esto, se visualiza automáticamente la tensión de red aplicada (véase también
la sección 3.6).
Al pulsar la tecla
S „Display“, también se visualiza la tensión parásita „U
S-PE
“
entre la conexión PE y la sonda.
Para disparar, pulse la tecla de medición
R „Start“.
Ahora se aplica una corriente de prueba dependiente del intervalo de medición
(máx. 1 A) entre la puesta a tierra y la tierra y se mide la caída de tensión con
respecto a la sonda.
Al finalizar la medición, se visualiza la resistencia de puesta a tierra R
A
. En
caso de resolución desfavorable o valor fuera de intervalo, gire el selector central a
un intervalo adecuado y repita la medición.
Para realizar otra medición, vuelva a pulsar la tecla
R „Start“.
Para volver al modo de medición original para visualizar la tensión de red U
L-PE
,
gire brevemente el selector central.
¡ATENCIÓN! Para evitar influencias perturbadoras, la sonda debe colocarse fuera
de los embudos de tensión. Por lo tanto, debe mantenerse una distancia de aprox.
20 m respecto a todas las tomas de tierra efectivas.
Como comprobación, realice una medición, recordando el valor medido; cambie la
posición de la sonda y repita la medición. Si el valor medido permanece sin
cambiar, la distancia entre la sonda y las tomas de tierra es suficiente. Si el valor
