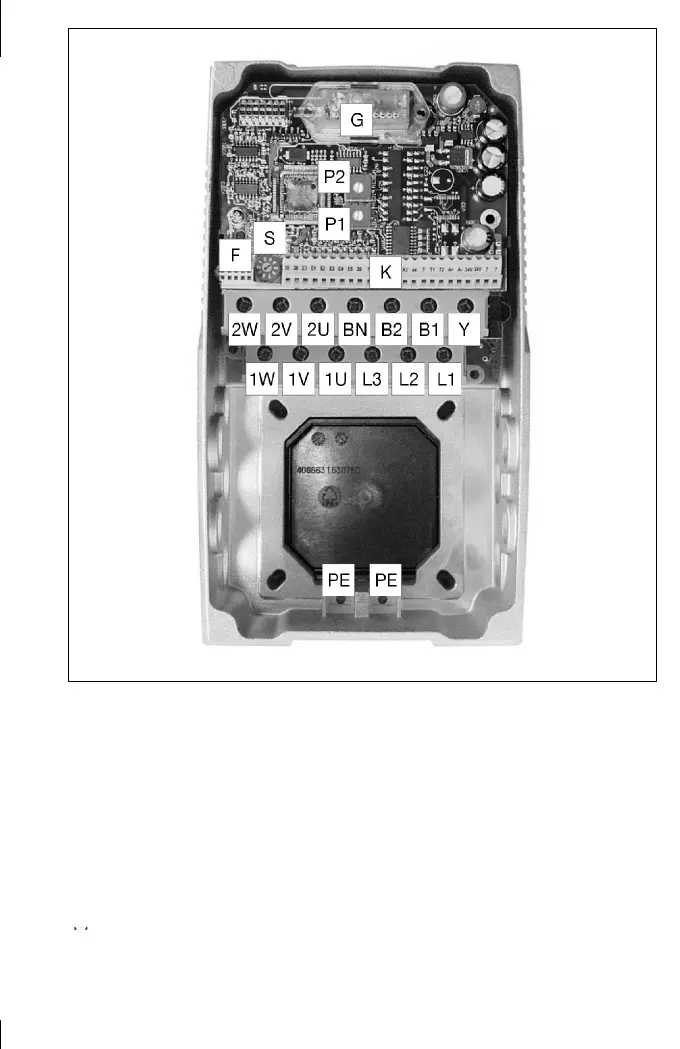

[1U], [1V], [1W], [PE]
Raccordement moteur 1
¶ 21
[2U], [2V], [2W], [PE]
Raccordement moteur 2
[L1], [L2], [L3], [PE] Raccordement réseau
¶ 21
[B1], [B2], [BN] Raccordement frein à ressorts à manque de courant
¶ 23
[K] Partie commande
¶ 24
[S] Gradateur permettant de régler le courant nominal moteur
¶ 32
[P1] Potentiomètre permettant de régler la tension de démarrage
moteur
¶ 32
[P2] Potentiomètre permettant de régler la rampe de démarrage en
douceur
¶ 32
[F] Raccordement module de f onction (en préparation)
[G]
Raccordement clavier (interface AS-i)
LEDs (af fichages d’états de fonctionnement) ¶ 56
