Elektrische Installation
Leistungsanschlüsse - Drehrichtungsumkehr
5
EDK71MMXXX-020 DE/EN/FR 1.0
23
L
Stop!
l Schließen Sie die Netzzuleitung phasenrichtig an. Wenn die Netzphasen an den
Anschlußklemmen vertauscht sind, erfolgt die Fehlermeldung Er252 (a)bzw.
Er253 (e).
l Die Betriebsart des starttec (C0014) muß unbedingt auf ”Drehrichtungsumkehr”
C0014 = 1 eingestellt werden. Der stattec wird sonst zerstört!

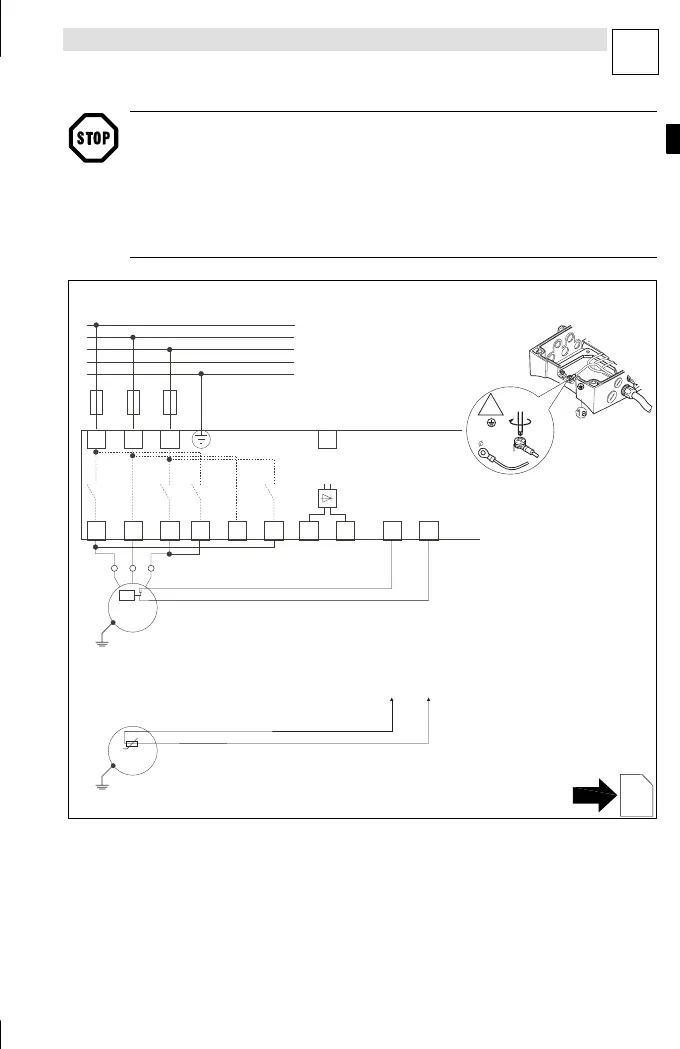

Abb. 1-6
start226
24
L2L1
L3
L1
3/PE AC 100 V ... 550 V, 45 ... 65 Hz
L2
L3
N
PE
F1 F2 F3
1W1V
1U
-X1
2W2V
2U
BN
B1 B2
S1 S1 S2 S2
T2T1
X3
M
3~
ϑ>
M
3~
PTC
3.4 Nm
30 lb-in
!
5.5 mm
B1, B2 Anschluß Federkraftbremse (Zubehör) der Typen BFK457-oo und BFK458-oo,z.B.:
l BFK457-03; 205 VDC
l BFK458-06; 180 VDC oder 205 VDC (bei Bestellung Nennspannung angeben)
X3/T1,
X3/T2
Anschlußklemmen Motortemperatur-Überwachung mit Kaltleiter (PTC) oder Thermokontakt (Öffner).
Für die Motortemperatur-Überwachung separate Leitung zu X3/T1 und X3/T2 verlegen.
Motortemperatur-Überwachung mit C0119 aktivieren (z. B. C0119 = 1)!
