Lenze Starttec E71MM402 - Partie Puissance - Inversion du Sens de Rotation

5
Installation électrique
Partie puissance - inversion du sens de rotation
EDK71MMXXX-020 DE/EN/FR 1.0
L
22
Stop !
l Assurer un raccordement en phase du câble réseau. Si les phases réseau sont
inversées sur le bornier de raccordement, le message défaut suivant est affiché :
Er252 ( a)ouEr253 ( e).
l Le mode de fonctionnement du starttec (C0014) doit être impérativement réglé à
”fonctionnement inversion du sens” C0014 = 1. Autrement, le starttec sera détruit !

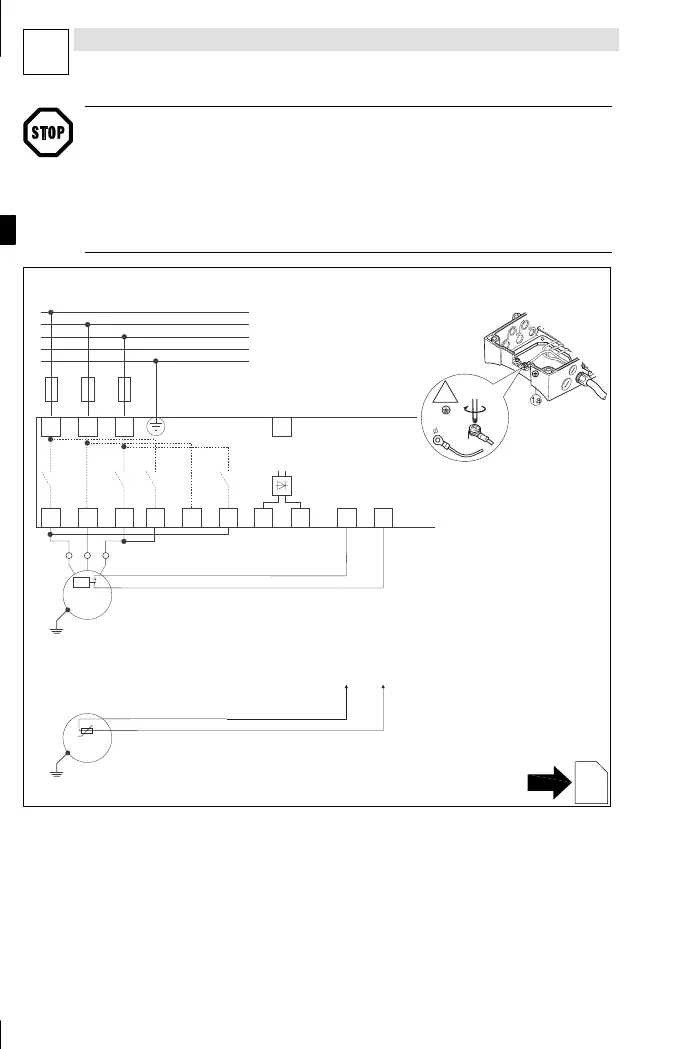

Abb. 1-22
start226
23
L2L1
L3
L1
3/PE AC 100 V ... 550 V, 45 ... 65 Hz
L2
L3
N
PE
F1 F2 F3
1W1V
1U
-X1
2W2V
2U
BN
B1 B2
S1 S1 S2 S2
T2T1
X3
M
3~
ϑ>
M
3~
PTC
3.4 Nm
30 lb-in
!
5.5 mm
B1, B2 Raccordement frein à manque de courant (accessoires) des types BFK457- oo et BFK458- oo,
exemples :
l BFK457-03 ; 205 VCC
l BFK458-06 ; 180 VCC ou 205 VCC (lors de la commande, indiquer la tension nominale)
X3/T1,
X3/T2
Borniers de raccordement pour surveillance de température moteur par sonde thermique PTC ou
contact thermique à ouverture
Pour la surveillance de température moteur, ne pas poser le câble dans la même canalisation que
X3/T1 et X3/T2.
Activer la surveillance température moteur en C0119 (exemple : C0119 = 1) !
