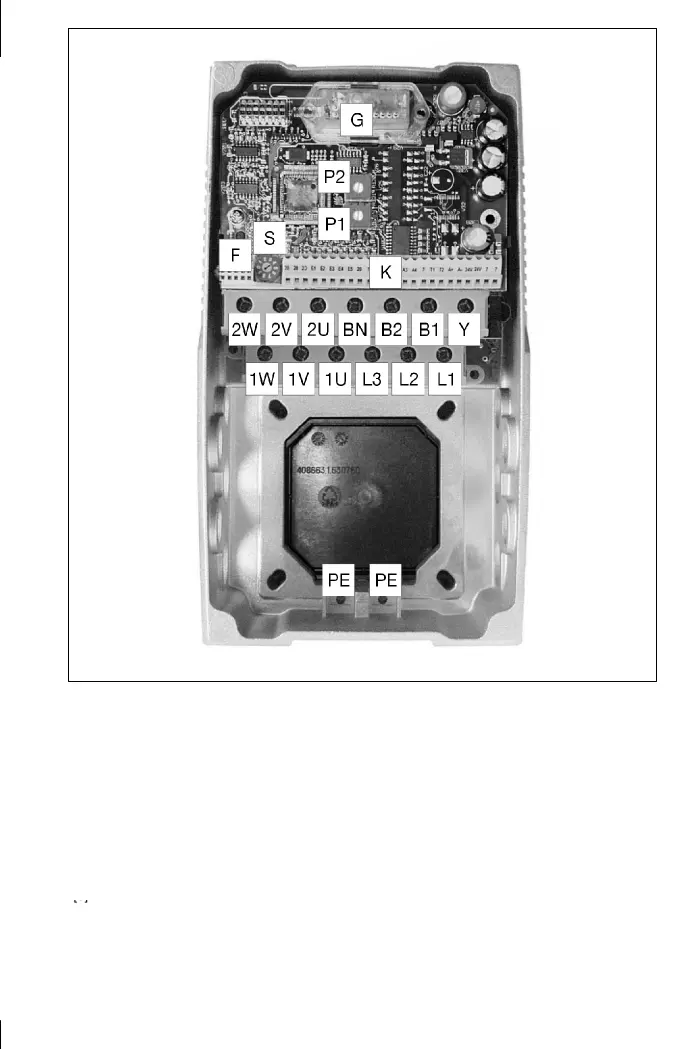

[1U], [1V], [1W], [PE]
Anschluß Motor 1
¶ 22
[2U], [2V], [2W], [PE]
Anschluß Motor 2
[L1], [L2], [L3], [PE] Netzanschluß
¶ 22
[B1], [B2], [BN] Anschluß Federkraftbremse
¶ 24
[K] Steueranschlüsse
¶ 25
[S] Stufenschalter zum Einstellen des Motornennstroms
¶ 33
[P1] Potentiometer zum Einstellen der Motorstartspannung
¶ 33
[P2] Potentiometer zum Einstellen der Sanftanlauframpe
¶ 33
[F] Anschluß Funktionsmodul (in V orbereitung)
[G]
Anschluß Keypad (AIF-Schnittstelle)
LED’s (Betriebszustandsanzeigen) ¶ 54
