2 Vorbereitungen für die Programmierung
10 Programmieranleitung E-Tacho 1323.02
2.3 Anschluß STC 1601.25 an den E-Tacho
1. STC über die Programmierleitung E-Tacho mit dem
E-Tacho 1323.02 gemäß Abb. 4 verbinden.
Programmierleitung E-Tacho
Stecker A weiß Õ Gerätestecker A
B gelb Õ B
D braun Õ D
2. Spannungsversorgungsleitung, Pos. 4, mit der Pro-
grammierleitung E-Tacho verbinden.
3. Spannungsversorgungsleitung an STC anschließen.

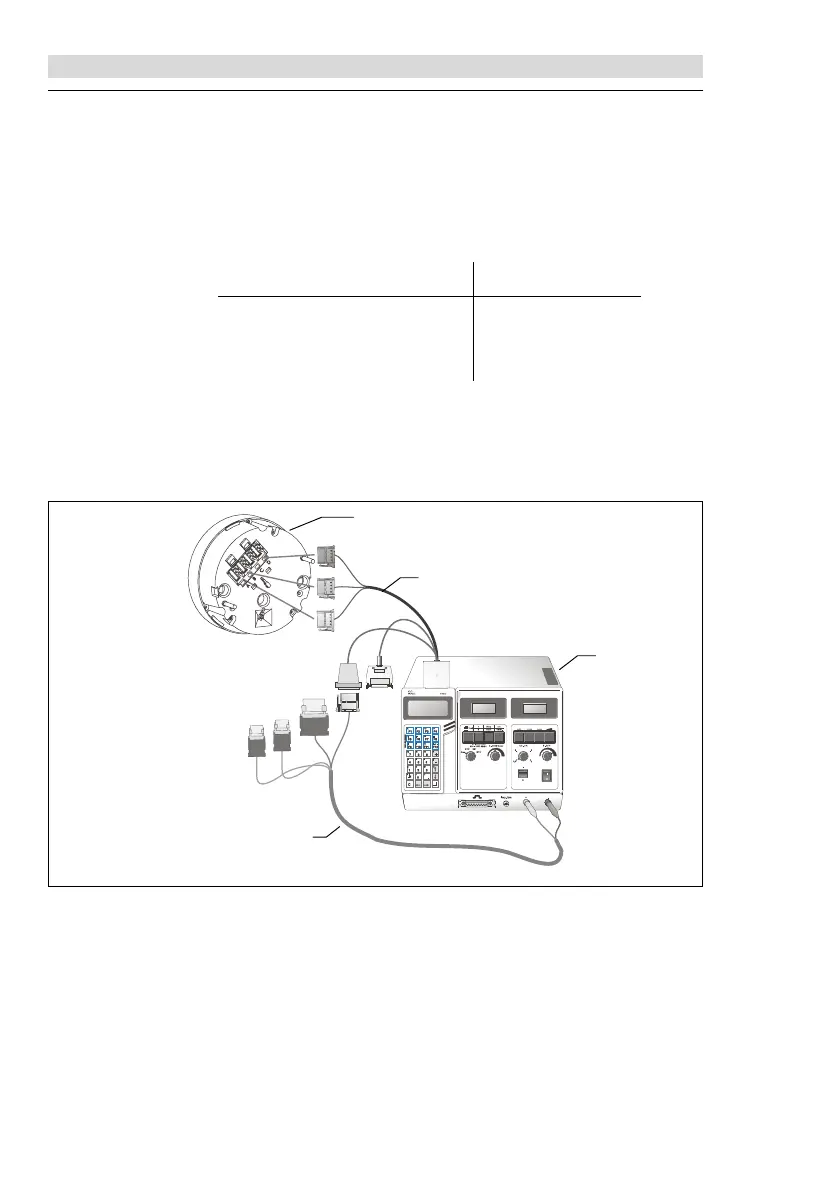

Abb. 4: Anschlußschema Programmierung E-Tacho mittels STC
(1) E-Tacho 1323.02 (3) STC 1601.25
(2) Programmierleitung E-Tacho (4) Spannungsversorgungsleitung
(Standard-Zubehör STC 1601.25)
1
2
4
3
