2 Vorbereitungen für die Programmierung
8 Programmieranleitung E-Tacho 1323.02
2.2 Anschluß ATC 1601.26 an den E-Tacho
1. ATC über die Programmierleitung E-Tacho mit dem
E-Tacho 1323.02 gemäß Abb. 3 verbinden.
Programmierleitung E-Tacho
Stecker A weiß Õ Gerätestecker A
B gelb Õ B
D braun Õ D
2. Die Spannungsversorgungsleitung (weißer Stecker) aus
dem Kabelbaum herausführen und mit der Program-
mierleitung E-Tacho, Pos. 5, verbinden.
3. ATC mit dem Interface-Netzteil verbinden.

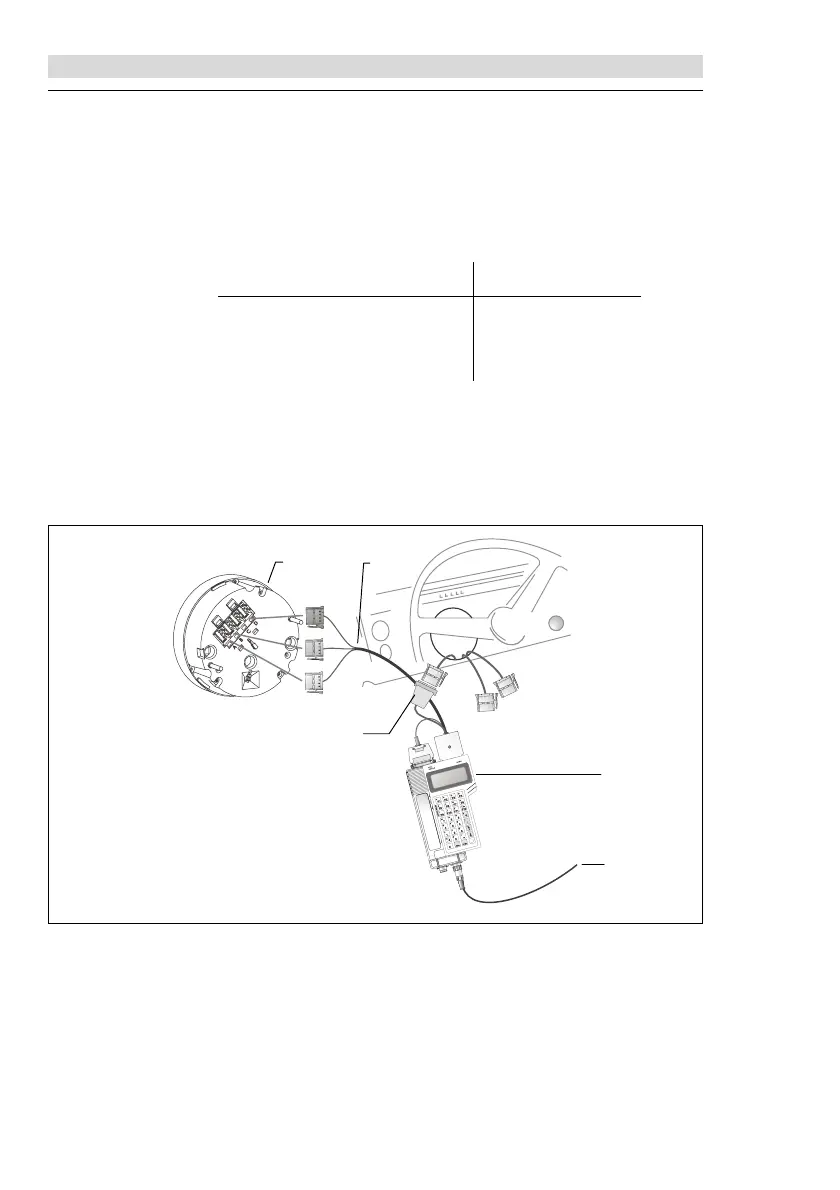

Abb. 3: Anschlußschema Programmierung E-Tacho mittels ATC
1
2
3
4
5
