2 Préparatifs pour la programmation
6 Instructions de programmation E-Tacho 1323.02
2 Préparatifs pour la programmation
2.1 Raccordement du MTC 1602.04 à l'E-Tacho
1. Relier le MTC à l'E-Tacho 1323.02 au moyen de la ligne
de programmation E-Tacho conformément à l'illustr. 2.
ligne de programmation E-Tacho
fiche A blanche Õ socle conn. A
B jaune Õ B
D marron Õ D
2. Faire sortir la ligne d'alimentation en tension (fiche
blanche) du tableau de bord pour la relier avec la ligne
de programmation E-Tacho, pos. 5.
3. Raccorder le MTC à l'alimentation du véhicule.

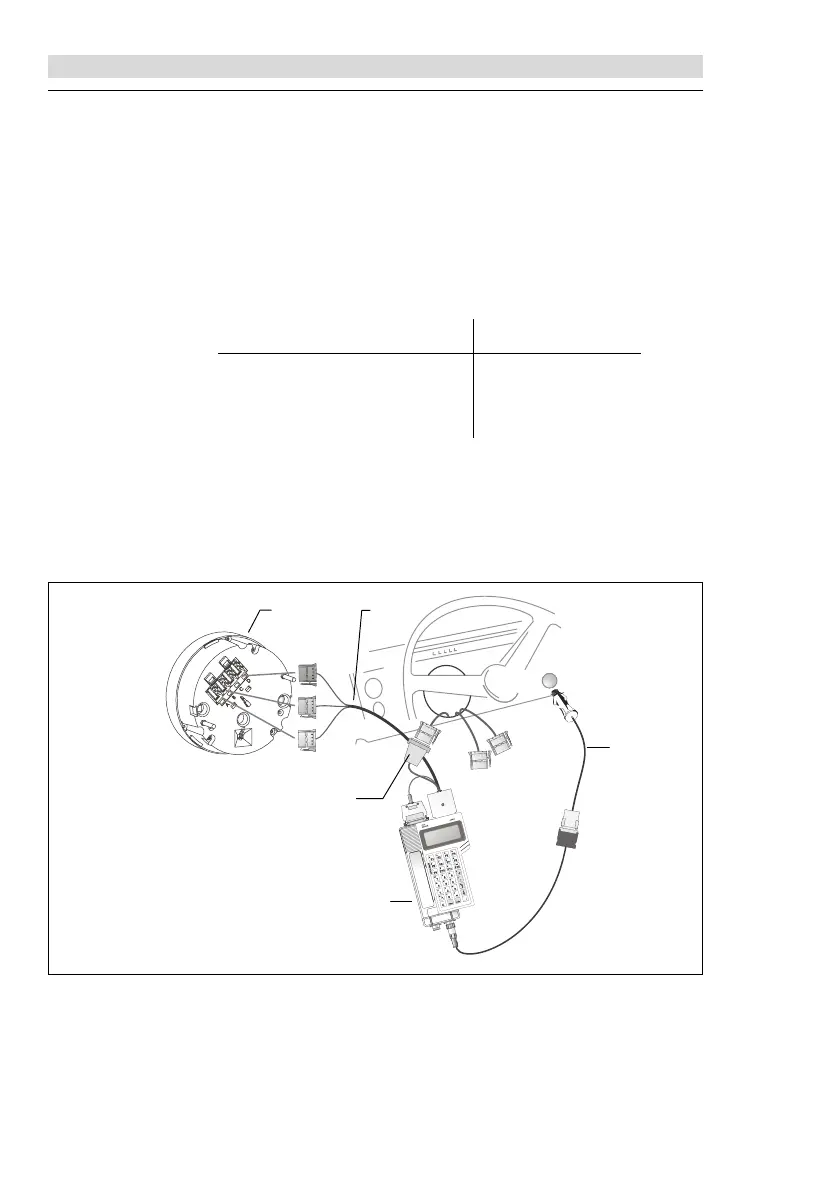

Illustr. 2: Schéma de raccordement Programmation E-Tacho au moyen du MTC
3
4
5
1
2
