4 Test indication de la vitesse
18 Instructions de programmation E-Tacho 1323.02
4 Test indication de la vitesse
A la suite de la programmation, contrôler l'indication
correcte de la vitesse de l'E-Tacho en appelant l'option
de menu "vitesse variable".
Les appareils de test MTC 1602.04 ou ATC 1601.26
vous permettent d'appeler directement cette option de
menu. Sur l'appareil de test STC 1601.25 il faut d'abord
raccorder l'E-Tacho d'après l'illustr. 5.

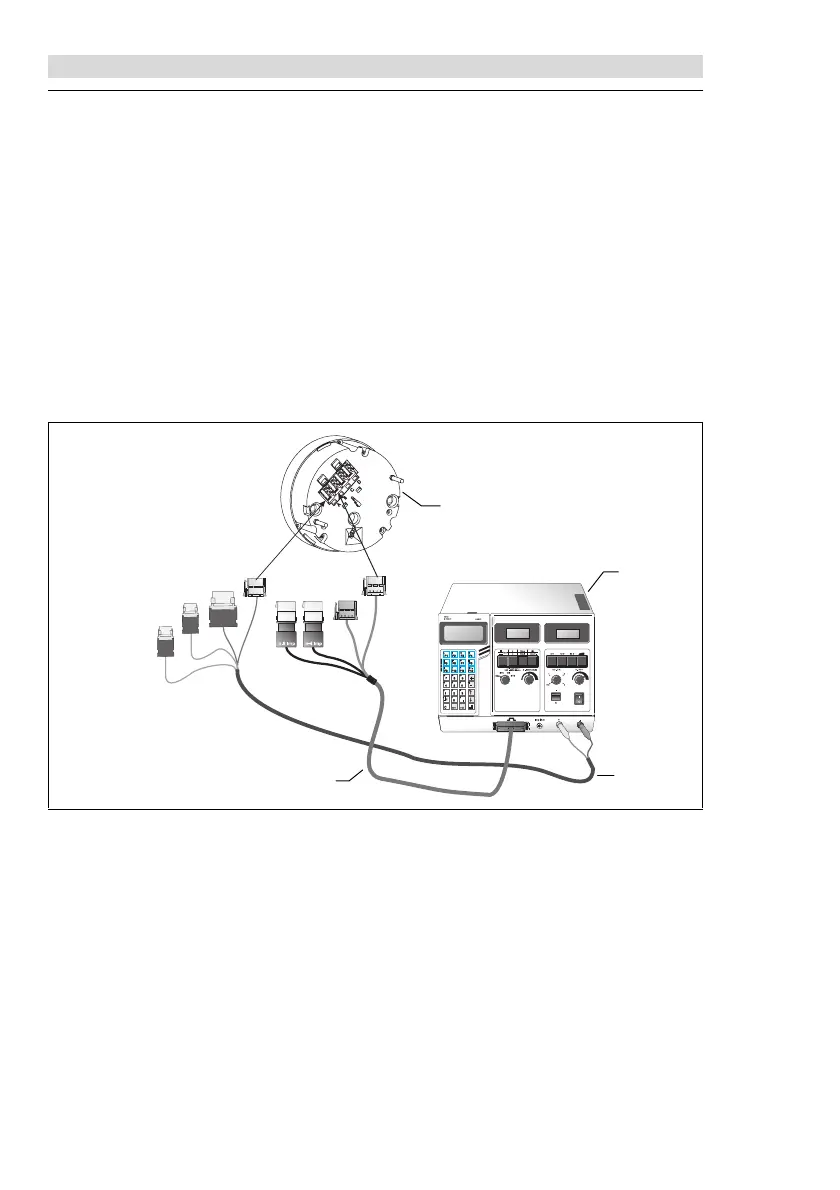

Illustr. 5: Schéma de raccordement „Test indication de la vitesse“ E-Tacho au moyen du STC
(1) E-Tacho 1323.02 (3) ligne v/n (accessoire STC)
(2) STC 1601.25 (4) cable d’alimentation
(accessoire STC)
1
2
4
3
