2 Vorbereitungen für die Programmierung
6 Programmieranleitung E-Tacho 1323.02
2 Vorbereitungen für die Programmierung
2.1 Anschluß MTC 1602.04 an den E-Tacho
1. MTC über die Programmierleitung E-Tacho mit dem
E-Tacho 1323.02 gemäß Abb. 2 verbinden.
Programmierleitung E-Tacho
Stecker A weiß Õ Gerätestecker A
B gelb Õ B
D braun Õ D
2. Die Spannungsversorgungsleitung (weißer Stecker) aus
der Armaturenanlage herausführen und mit der Pro-
grammierleitung E-Tacho, Pos. 5, verbinden.
3. MTC an die Fahrzeugstromversorgung anschließen.

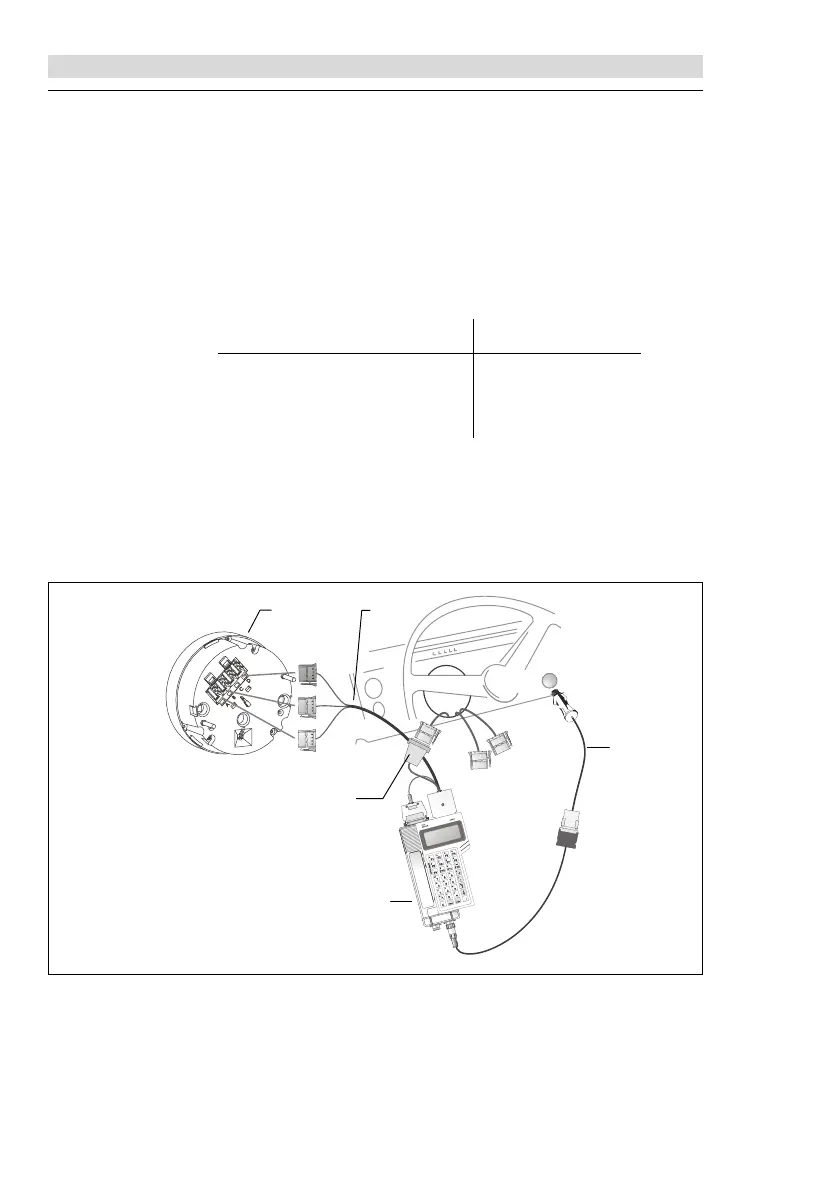

Abb. 2: Anschlußschema Programmierung E-Tacho mittels MTC
3
4
5
1
2
