2 Préparatifs pour la programmation
8 Instructions de programmation E-Tacho 1323.02
2.2 Raccordement de l’ATC 1601.26 à l'E-Tacho
1. Relier l'ATC à l'E-Tacho 1323.02 au moyen de la ligne
de programmation E-Tacho conformément à l'illustr. 3.
ligne de programmation E-Tacho
fiche A blanche Õ socle connecteur A
B jaune Õ B
D marron Õ D
2. Faire sortir la ligne d'alimentation (fiche blanche) du
faisceau de câbles pour la relier avec la ligne de
programmation E-Tacho, pos. 5.
3. Relier l'ATC au bloc d'alimentation de l'interface.

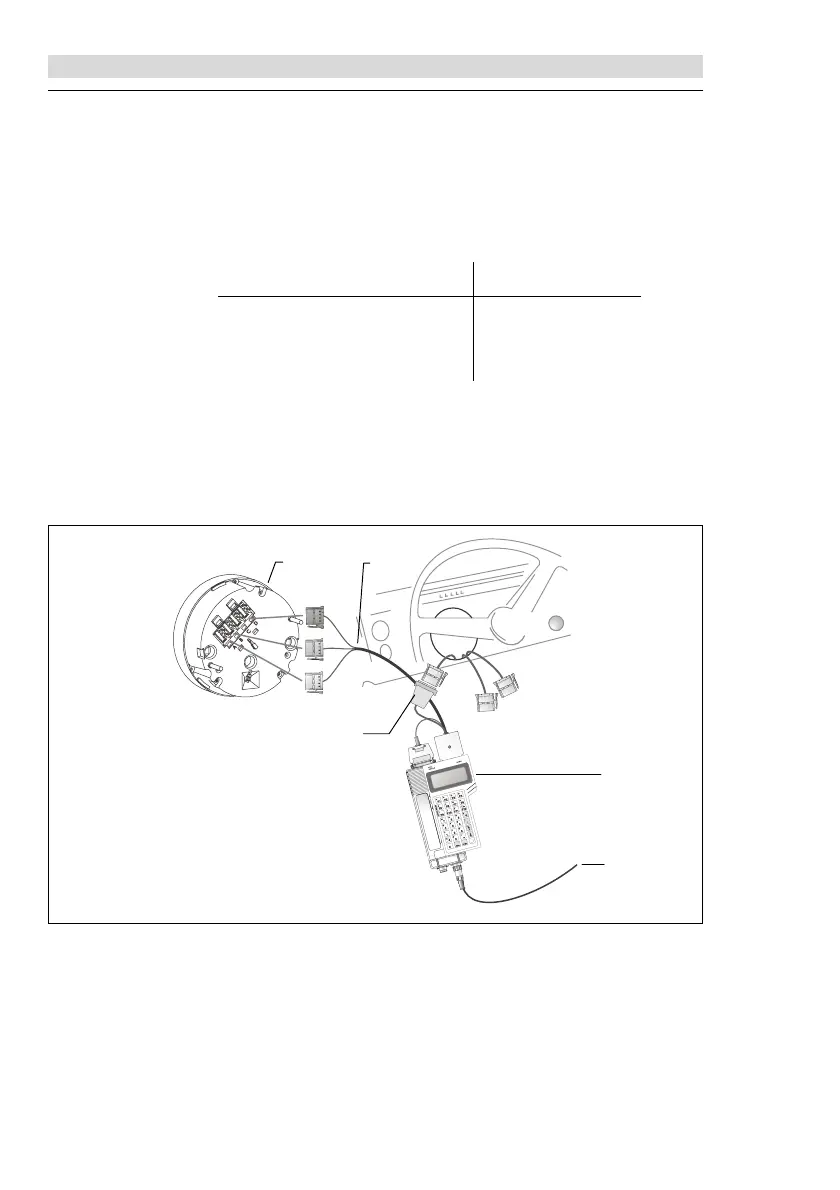

Illustr. 3: Schéma de raccordement Programmation E-Tacho au moyen de l'ATC
1
2
3
4
5
