CONOZCA LA MÁQUINA
LEA ESTE MANUAL DE INSTRUCCIONES Y LAS NORMAS DE SEGURIDAD ANTES DE UTILIZAR LA

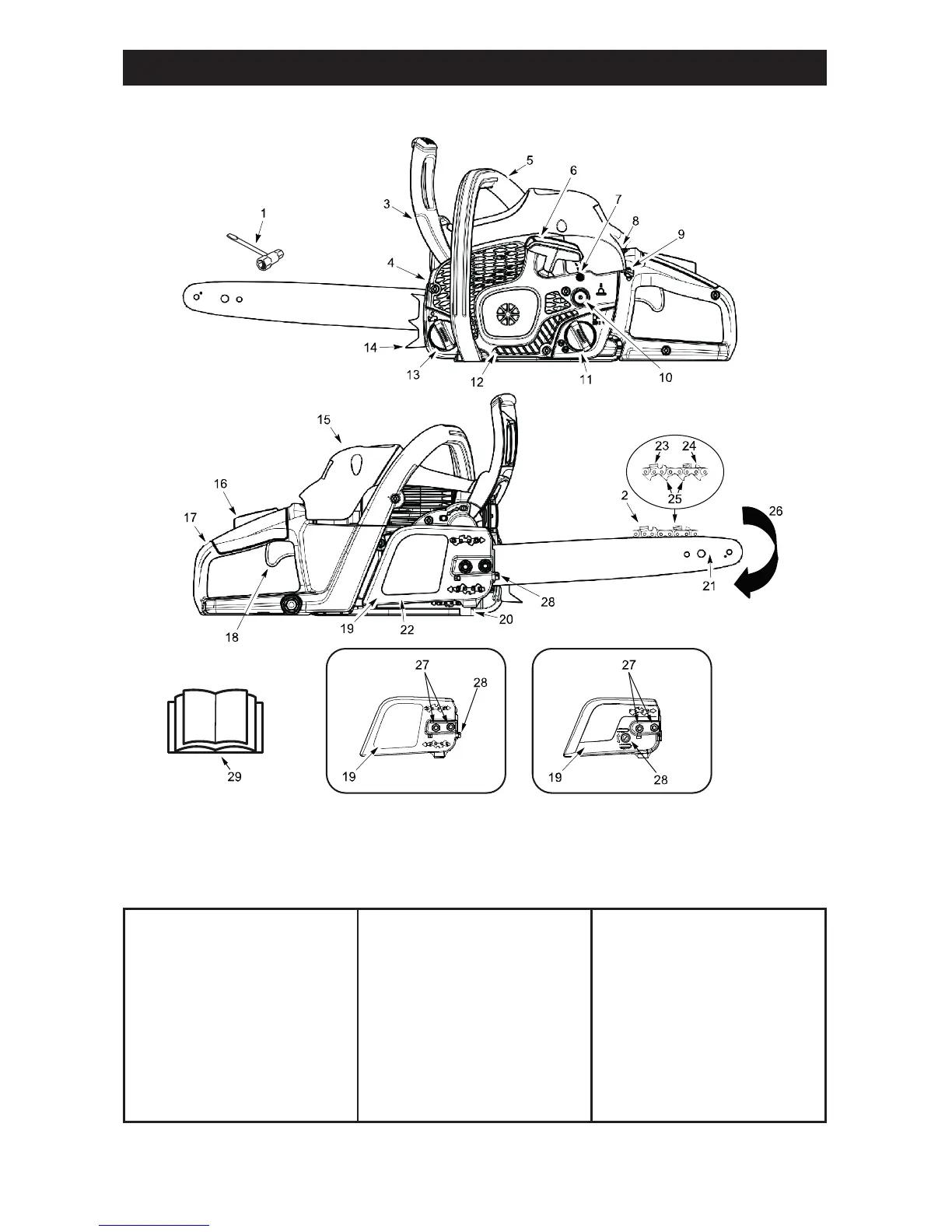

MOTOSIERRA. Compare las ilustraciones con la unidad para familiarizarse con la ubicación de los diferentes
controles y ajustes. Guarde este manual para futuras consultas.
(*)
(**)
NOTA: La apariencia de su producto puede diferir de la que aparece en las imágenes.
 &RQ¿JXUDFLyQSDUDORVPRGHORVHTXLSDGRVFRQWRUQLOORWHQVRUVLWXDGRHQODSDUWHGHODQWHUD1RVHDSOLFDD
todos los modelos.

 &RQ¿JXUDFLyQSDUDORVPRGHORVHTXLSDGRVFRQWRUQLOORWHQVRUVLWXDGRHQHOODWHUDO1RVHDSOLFDDWRGRVORV
modelos.
1. Herramienta combinada
2. Cadena
3. Protección contra reculadas
4. Silenciador
5. Mango delantero
6. Cuerda de arranque
7. Tornillo de régimen de ralentí
8. Interruptor de arranque/parada
9. Palanca del estrangulador/ralentí
alto
10.
Cebador (bomba de combustible)
11. Tapón de llenado de mezcla de
combustible
12. Cuerpo del mecanismo de
arranque
13. Tapón de llenado de aceite para
espada y cadena
14. Apoyo de corteza
15. Cubierta del cilindro
16. Fiador del acelerador
17. Mango trasero
18. Acelerador
19. Cubierta del embrague
20. Captor de cadena
21. Espada
22. Freno de cadena
23. Cuchillas
24. Calibre de profundidad
25. Eslabones de arrastre
26. Sentido de rotación de la cadena
27. Tuercas de retención de la
espada
28. Tornillo para regular la bomba
de aceite
29. Manual de instrucciones
