McCulloch CS 42S User Manual

CONHEÇA A SUA MÁQUINA
LEIA ESTE MANUAL DE INSTRUÇÕES E REGRAS DE SEGURANÇA ANTES DE UTILIZAR A MOTOSSERRA.

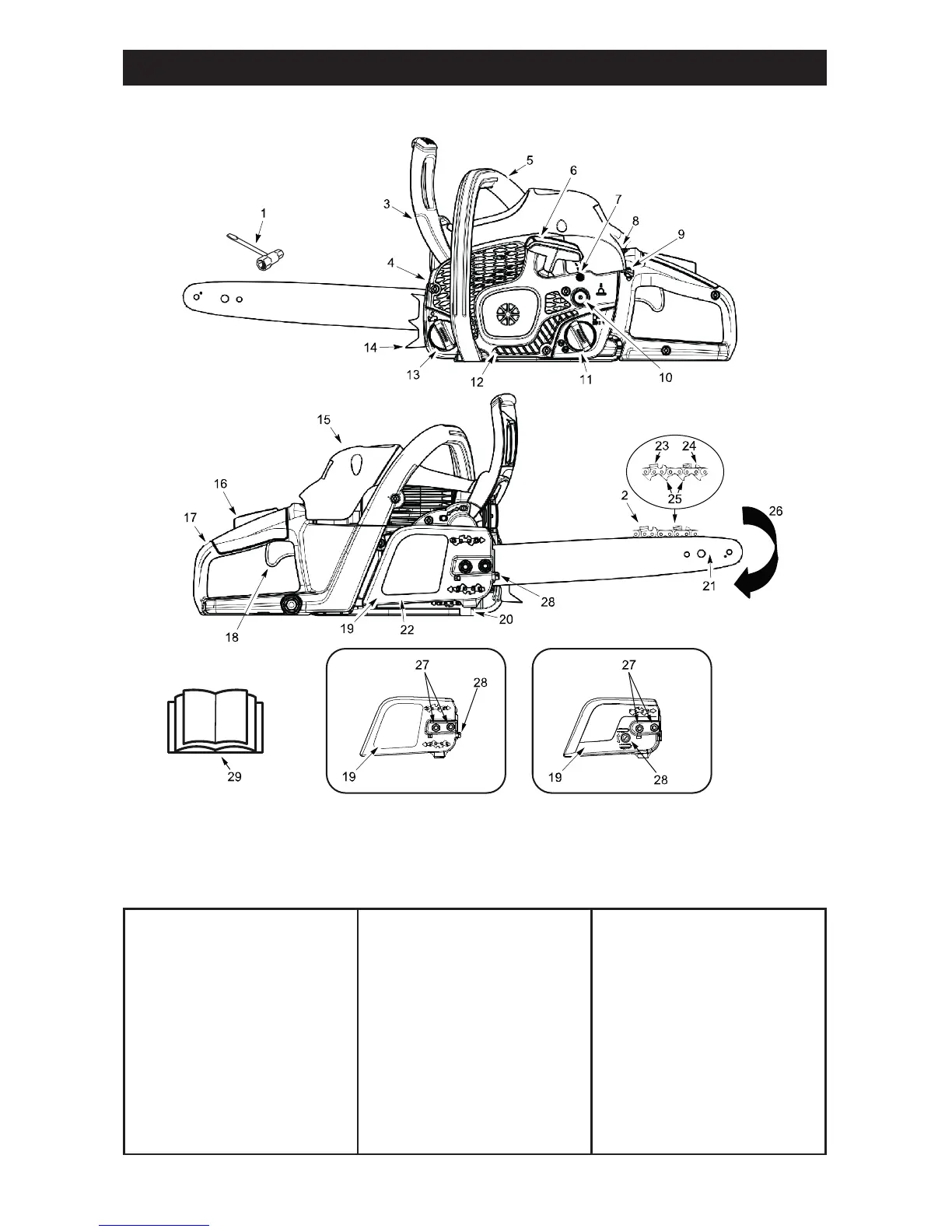

Compare as imagens com a sua unidade para se familiarizar com a localização dos vários controlos e
regulações. Guarde este manual para referência futura.
(*)
(**)
NOTA: O aspeto do seu produto pode não ser exatamente igual ao do item apresentado.
 &RQ¿JXUDomRSDUDPRGHORVHTXLSDGRVFRPSDUDIXVRHVWLFDGRUGDFRUUHQWHORFDOL]DGRQDSDUWHGLDQWHLUD
Não se aplica a todos os modelos.
 &RQ¿JXUDomRSDUDPRGHORVHTXLSDGRVFRPSDUDIXVRHVWLFDGRUGDFRUUHQWHORFDOL]DGRQDSDUWHODWHUDO1mR
se aplica a todos os modelos.
1. Ferramenta múltipla
2. Corrente
3. Proteção dianteira para a mão
4. Silenciador
5. Punho dianteiro
6. Cabo de arranque
7. Parafuso de ralenti
8. Interruptor de ATIVAÇÃO/
PARAGEM
9. Alavanca de ralenti rápido/
estrangulador
10. Bomba de combustível
(purga de ar)
11. Tampa de enchimento do
depósito de mistura
12. Caixa do dispositivo de arranque
13. Tampão de enchimento do óleo
da lâmina e corrente
*UDPSRGH¿[DomR
15. Cobertura do cilindro
16. Bloqueio do acelerador
17. Punho traseiro
18. Acelerador
19. Cobertura do acoplamento
20. Retentor de corrente
21. Barra guia
22. Travão da corrente
23. Lâminas
24. Abertura de corte
25. Ligações de condução
26. Sentido de direção da corrente
27.
Porcas de retenção da lâmina guia
28. Parafuso esticador da corrente
29. Manual
174

McCulloch CS 42S Specifications

General

Chain gauge	1.3 mm
Chain pitch	3/8 \
Chain speed	20 m/s
Product color	Black, Yellow
Oil tank capacity	0.2 L
Fuel tank capacity	0.3 L
Engine displacement	42 cm³
Noise level	115 dB
Power source	Gasoline

Weight and Dimensions

Weight	4900 g
