McCulloch CS 42S User Manual

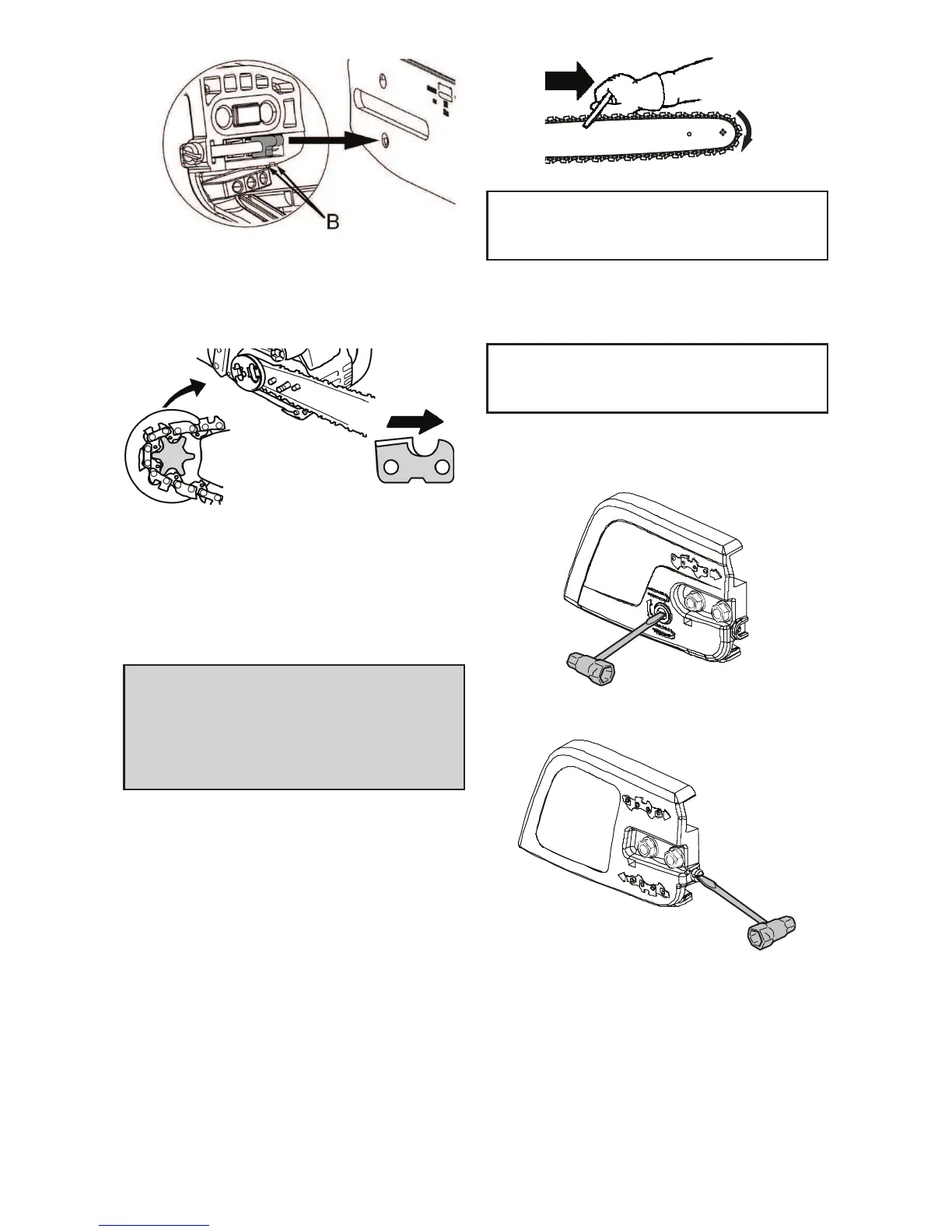

1. Vri justeringsskruen mot urviseren for
hånd til justeringsbolten er plassert mellom
indikatormerkene (B) på koplingsdekselet. Dette
gjør at justeringsbolten er nær korrekt posisjon.
2. Skyv sverdet og kjedet på sverdboltene til sverdet
stopper mot kjedehjulet på koplingstrommelen.
Kutterne skal peke i rotasjonsretningen.
3. Kontroller at kjedets drivlenker sitter som de skal
på drivhjulet, og at sagkjedet ligger i sverdsporet.
4. Monter koplingsdekselet og før justeringsbolten inn
i hullet i sverdet.
5. 7UHNNWLOVYHUGPXWUHQHPHG¿QJUHQH
STRAMMING AV SAGKJEDET
(gjelder også enheter der kjedet allerede er montert)
a ADVARSEL: Dersom motorsagen brukes
med et løst kjede, vil kjedet kunne hoppe av
sverdet og føre til alvorlig skade på brukeren
og/eller skade på kjedet som gjør det
ubrukelig. Dersom kjedet hopper av sverdet,
må du kontrollere at det ikke er noen skade
på noen av drivleddene. Et skadd kjede må
repareres eller skiftes ut.
Korrekt kjedestrekk er meget viktig. Kjeder strekker
seg under bruk. Dette gjelder spesielt de første
gangene du bruker motorsagen. Kontroller alltid
kjedestrekket før du starter motorsagen.
På et nytt kjede må kjedespenningen kontrolleres ofte
til kjedet er kjørt inn.
Riktig kjede betyr god skjærekapasitet og lang levetid.
KONTROLL AV KJEDESTREKK
Bruk skrutrekkerenden på kjedereguleringsverktøyet
VYHUGYHUNW¡\HWIRUnÀ\WWHNMHGHWUXQGWVYHUGHW+YLV
kjedet ikke roterer, er det for stramt. Hvis kjedet er for
løst, vil det henge ned under sverdet.
MERK: Kjedestrekket er korrekt når vekten av
kjedet ikke fører til at det henger ned under sverdet
(når motorsagen settes rett opp og ned), men kjedet
samtidig beveger seg fritt rundt sverdet.
JUSTERING AV KJEDESTREKK
1. /¡VQHVYHUGPXWUHQHWLOGHHU¿QJHUVWUDPPHPRW
koplingsdekselet.
MERK: Når du justerer kjedestrekket, må du
forsikre deg om at sverdmutrene kun er strammet
til for hånd. Hvis du forsøker å strekke kjedet når
sverdmutrene er tilstrammet, kan det føre til skade.
2. Drei reguleringsskruen med klokken til kjedet er i
god kontakt med undersiden av sverdskinnen.
Stramming av kjede – for modeller med skruen på
siden:
Stramming av kjede – for modeller med skruen på
forsiden:
3. Hold oppe sverdspissen og trekk til sverdmutrene
med kombinasjonsverktøyet.
64

McCulloch CS 42S Specifications

General

Chain gauge	1.3 mm
Chain pitch	3/8 \
Chain speed	20 m/s
Product color	Black, Yellow
Oil tank capacity	0.2 L
Fuel tank capacity	0.3 L
Engine displacement	42 cm³
Noise level	115 dB
Power source	Gasoline

Weight and Dimensions

Weight	4900 g
