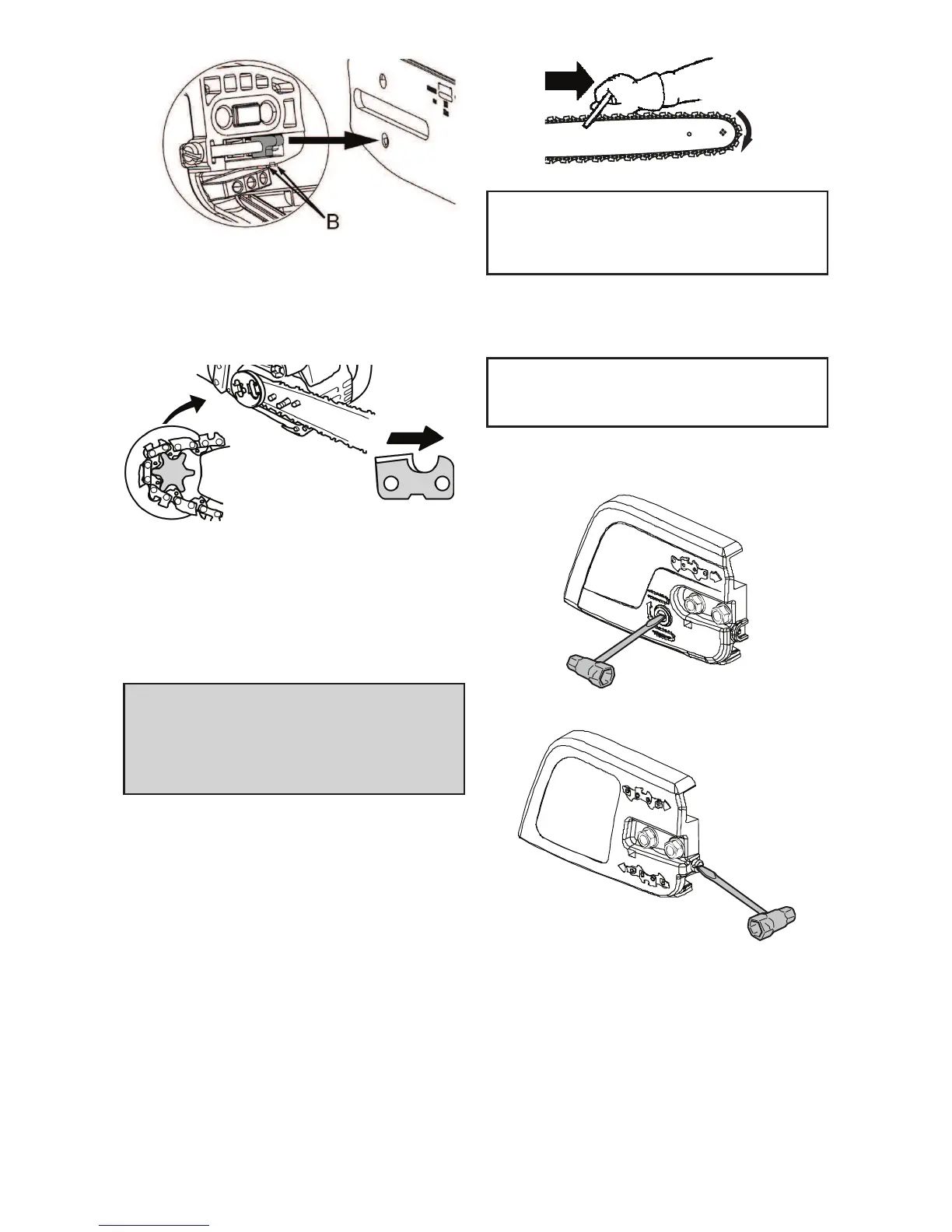

1. Käännä säätöruuvia käsin vastapäivään, kunnes
säätötappi on kytkinkotelon merkintöjen (B)
välissä. Näin säätötapin pitäisi päästä lähes
oikeaan asentoon.
2. Työnnä terälevyä ja ketjua teräpultteja myöten,
kunnes terälevy pysähtyy kytkinrummun
kärkipyörää vasten. Leikkainten on osoitettava
pyörimissuuntaan.
3. Tarkista, että ketjun vetolenkit sopivat vetopyörään
ja että teräketju on terälevyn urassa.
4.
Asenna kytkinkotelo ja aseta säätötappi terälevyn
loveen.
5. Kiristä terämutteri sormitiukkuuteen.
KETJUN KIRISTÄMINEN
(Myös laitteet, joiden teräketju on jo asennettu)
a VAROITUS: Jos sahaa käytetään löysällä
ketjulla, ketju voi irrota terälevyn urasta ja
aiheuttaa vakavia vahinkoja käyttäjälle ja/tai
vaurioittaa sahan käyttökelvottomaksi. Jos
ketju irtoaa terälevystä, tarkasta kaikki lenkit
vaurioiden varalta. Vaurioitunut ketju on
korjattava tai vaihdettava uuteen.
Teräketjun kireys on erittäin tärkeää. Teräketjut
venyvät käytössä. Venymistä tapahtuu erityisesti
sahan ensimmäisten käyttökertojen yhteydessä.
Tarkista ketjun kireys aina ennen kuin käynnistät
moottorisahan.
Uuden ketjun kireys on tarkastettava usein ketjun
sisäänajon aikana.
Oikein kiristetty ketju takaa hyvän leikkuutehon ja
pitkän kestoiän.
KIREYDEN TARKISTAMINEN
Liikuta teräketjua terälevyn ympäri käyttäen
apuna teräketjun säätötyökalun (sauvatyökalun)
ruuvimeisselipäätä. Jos teräketju ei pyöri, se on liian
kireällä. Jos teräketju on liian löysällä, se roikkuu
terälevyn alapuolella.
HUOMAA: Ketju on oikein kiristetty, kun se ei
roiku terälevyn alapuolella painonsa vuoksi
(moottorisahan ollessa pystyasennossa), mutta
ketju pystyy silti liikkumaan vapaasti terälevyn
ympäri.
KIREYDEN SÄÄTÄMINEN
1. Löysää terämuttereita, kunnes ne ovat
sormikireydessä kytkinkoteloa vasten.
HUOMAA: Kun säädät teräketjun kireyttä varmista,
että terämutterit on kiristetty vain sormikireyteen.
Teräketjun kiristäminen silloin, kun terämutterit on
kiristetty, voi vaurioittaa laitetta.
2. Käännä säätöruuvia myötäpäivään, kunnes
teräketju on tukevasti terälevyn kiskon pohjassa.
Ketjun kiristäminen – sivusta säädettävät mallit:
Ketjun kiristäminen – edestä säädettävät mallit:
3. Kiristä terämutterit yhdistelmäavaimella pitäen
samalla terälevyn kärkeä ylhäällä.
83

McCulloch CS 42S Specifications

General

Chain gauge	1.3 mm
Chain pitch	3/8 \
Chain speed	20 m/s
Product color	Black, Yellow
Oil tank capacity	0.2 L
Fuel tank capacity	0.3 L
Engine displacement	42 cm³
Noise level	115 dB
Power source	Gasoline

Weight and Dimensions

Weight	4900 g
