12
Les adaptateurs de câble fournis permettent d'utiliser de façon optimale les entrées et sorties fonctionnelles
présentes sur le connecteur.
L'écran à cristaux liquides affiche toutes les informations fournies par le calibrateur, tels que les paramètres
définis pour le signal, les messages d'erreur ou les informations de configuration. L'écran est divisé en
plusieurs zones d'informations.

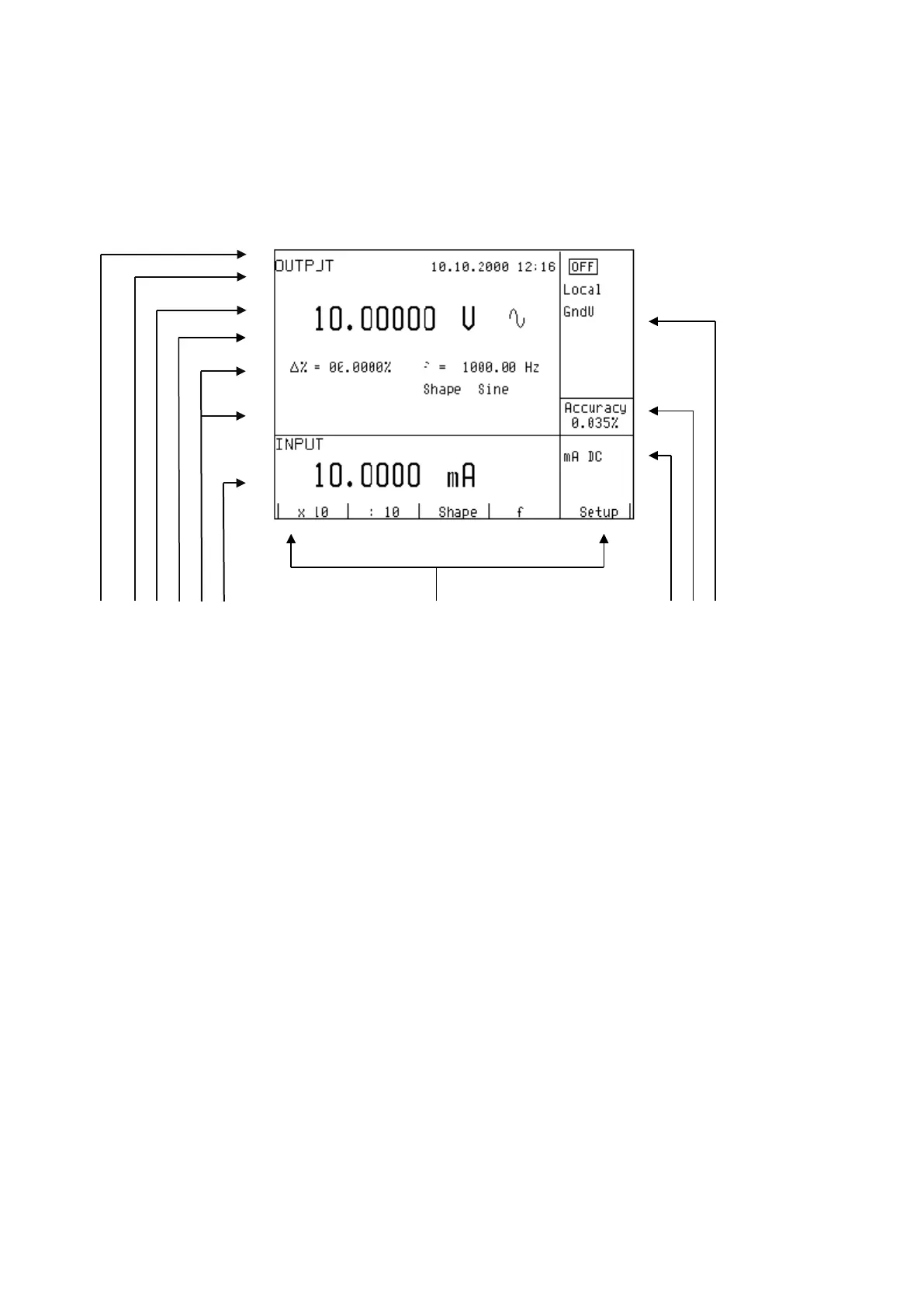

8. Écran
1a 1b 1c 1d 1e 2a 3 2b 1g 1f
L'écran est divisé en trois zones horizontales :
1. Zone OUTPUT (Sortie)
Cette zone affiche les valeurs définies pour les signaux générés et les données relatives à l'état du
calibrateur. Elle comporte les types de données suivants :
a) Ligne d'informations
• désignation de la zone d'affichage : OUTPUT ;
• messages d'erreur. Les messages apparaissent en cas de tentative de définition d'un état
incorrect du calibrateur, de surcharge des circuits analogiques du calibrateur ou d'erreur de
communication lorsque le calibrateur est commandé par le bus GPIB.
• date et heure, si leur affichage est défini dans le menu de configuration.
b) Données auxiliaires
Cette ligne affiche la valeur totale du signal de sortie si un écart relatif non nul est défini.
c) Données principales
Cette ligne affiche les données principales du signal de sortie ainsi que l'unité de mesure (dans une
taille de caractères double). La ligne comporte également deux symboles (▼▲) définissant la position
réelle du curseur lors du réglage de la valeur. Les touches < et > peuvent être utilisées pour déplacer
le curseur, les touches ∧et ∨ pour modifier la valeur. (La valeur peut également être modifiée à l'aide
du potentiomètre).
d) Ligne de contrôle
Cette ligne affiche les nombres saisis à l'aide du clavier numérique lorsque ce dernier est utilisé pour
définir les données principales. Cette ligne permet de vérifier les informations saisies.
e) Autres données
Deux lignes affichent les autres données du signal de sortie, notamment :
