11. COMMANDE DISTANTE DU SYSTÈME
Le calibrateur comporte un bus IEEE-488 et une ligne RS232 standard. Les connecteurs du système sont
situés sur le panneau arrière. Pour que la commande à distance fonctionne correctement, les paramètres du
bus doivent être définis dans le menu système. Pour le bus IEEE-488, l'adresse est importante (à définir dans
une gamme de 0 à 30). Pour le bus RS232, le débit de communication (150 à 19 200 bauds) et le protocole
XON/XOFF peuvent être définis. Le calibrateur ne peut être commandé que par une interface à la fois. Il est
donc nécessaire d'en sélectionner une (GPIB/RS232) dans le menu système.
11.1. Propriétés du bus IE EE -488
L'instrument exécute les fonctions suivantes sur les commandes du bus GPIB :
SH1, AH1, T5, L3, RL1, DC1, SR1
Il reconnaît également les commandes générales suivantes :
DCL Device Clear (réinitialisation de l'appareil)
SDC Selected Device Clear (réinitialisation de l'appareil sélectionné)
EOI End or Identify Message Terminator (terminaison de message)
GTL Go To Local (retour aux commandes locales)
LLO Local Lock Out (verrouillage des commandes locales)
SPD Serial Poll Disable (désactivation de l'interrogation)
SPE Serial Poll Enable (activation de l'interrogation)
11.2. Propriétés du bus R S 232
Le transfert de données par le bus RS232 fait appel au format de données 8N1, c'est-à-dire des mots de
données de 8 bits sans parité avec un bit d'arrêt. Le débit peut être défini dans le menu système. Valeurs
possibles : 150, 300, 600, 1 200, 2 400, 4 800, 9 600 et 19 200 bauds. Le handshake logiciel (commande de
communication) XON/XOFF peut être choisi pour commander le transfert des données sur le bus.

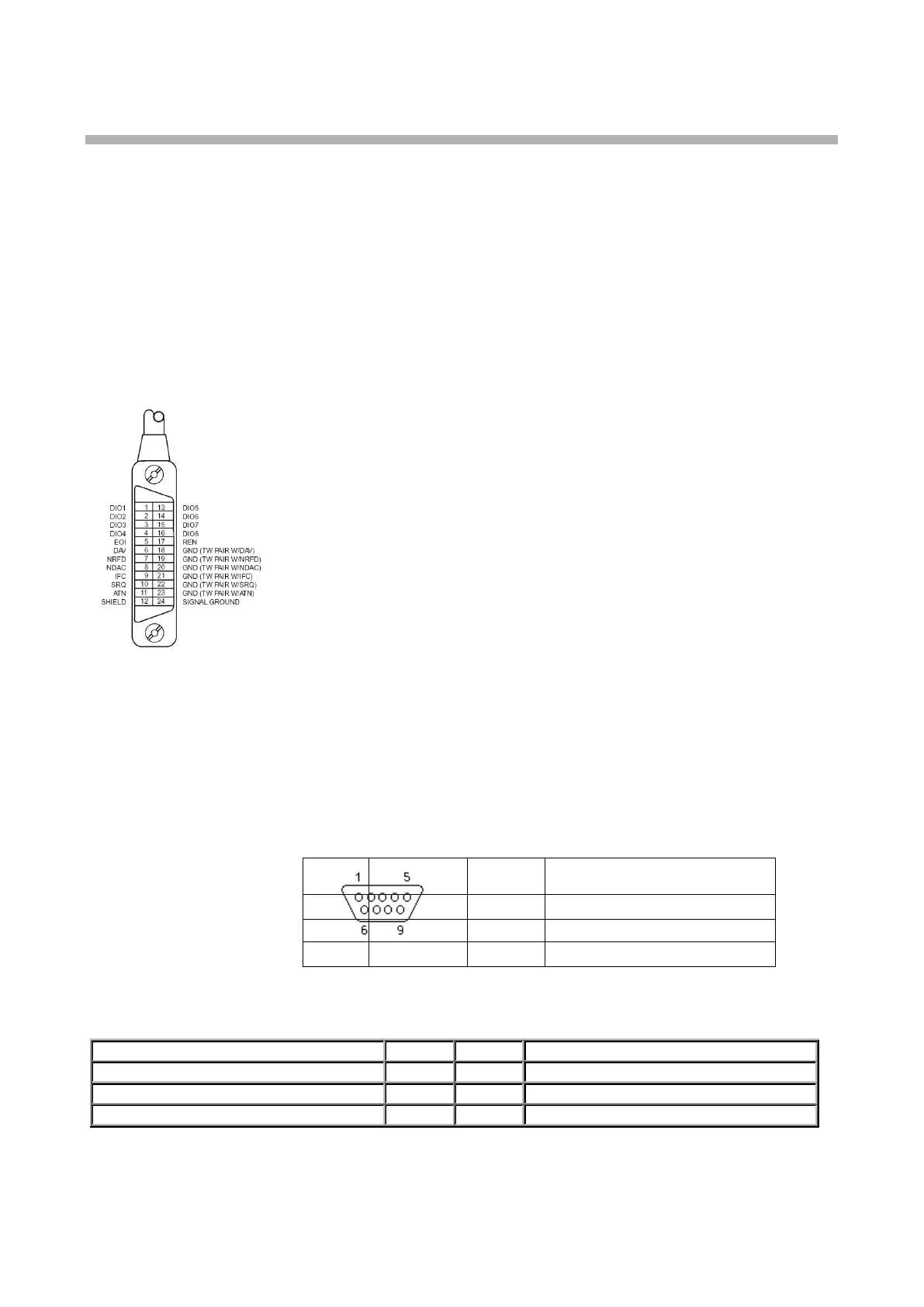

Disposition du connecteur RS-232
Connecteur 9 broches D-SUB MÂLE
Câble reliant le calibrateur et le PC (configuration 1:1)
