4.11.2. Informations affichées

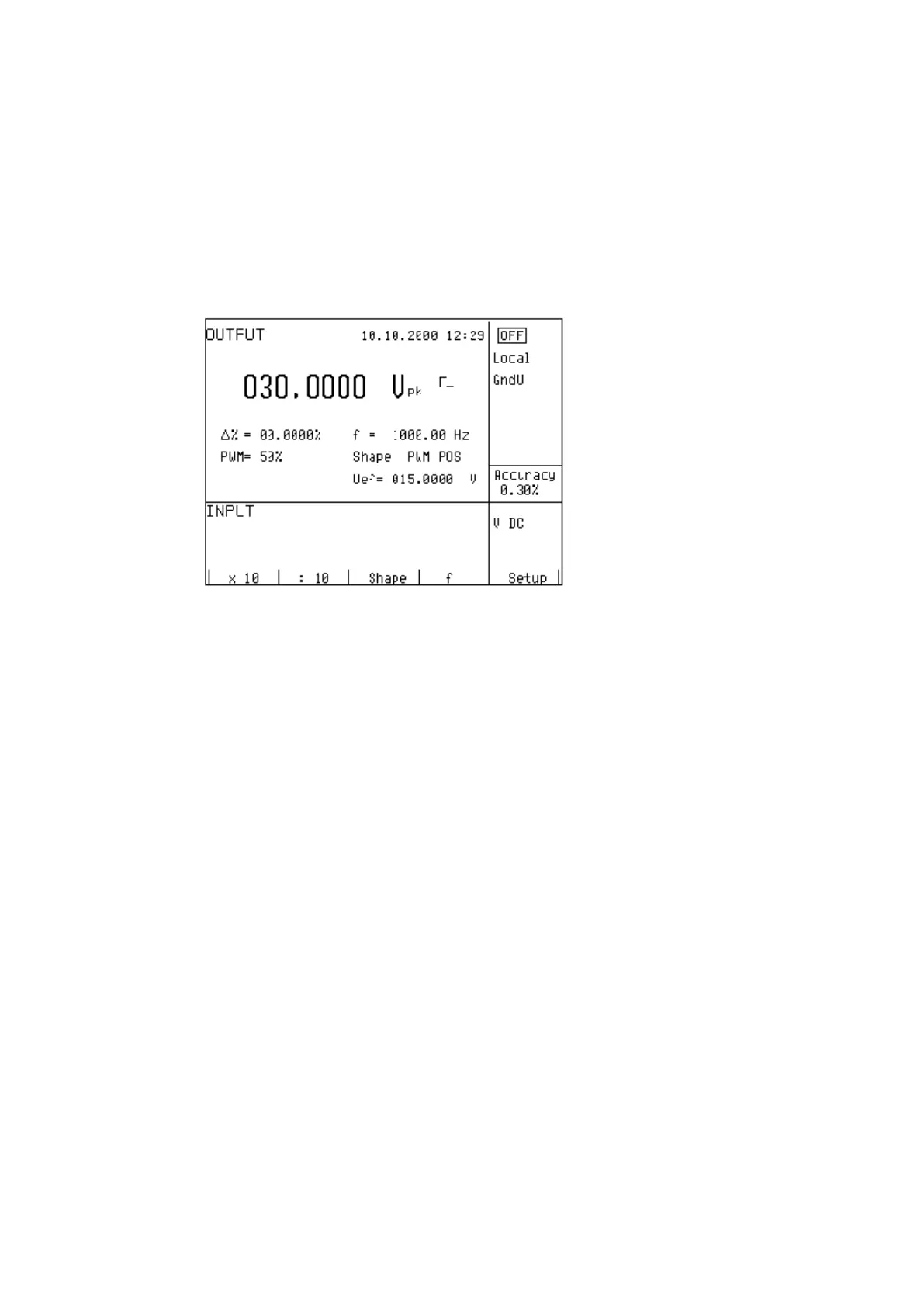

Lorsque la forme de sortie non harmonique est sélectionnée, l'écran affiche des informations
supplémentaires :
• En plus des données d'amplitude, l'indice « pk » s'affiche, indiquant que la valeur principale affichée est
la valeur de crête. Le symbole indiquant la forme du signal s'affiche également.
• Une information sur le type de forme « Shape xxxxx » s'affiche en dessous des données principales.
• La valeur effective calculée du signal de sortie s'affiche en dessous des données principales.
• Pour les signaux carrés, la valeur de consigne du rapport cyclique « PWM= xx% » s'affiche.
4.12. S imulation de la résistance et de la capacité
Le calibrateur multifonction peut simuler une valeur exacte de résistance ou de capacité. Les sorties du
simulateur sont connectées aux bornes Hi – Lo et au connecteur AUXILIARY (broches 20, 21, 22, 23). La
simulation de la résistance sur 4 fils n'est possible qu'avec l'adaptateur de câble Opt. 70.
Seule une connexion sur deux fils est disponible sur les bornes Hi-Lo du panneau avant. Les connexions 2 fils
et 4 fils ne sont possibles que sur le connecteur AUXILIARY. SIMHI – SIMLI sont les bornes de courant et
SIMHU – SIMLU les bornes de mesure de la tension. Les connexions sur 4 fils nécessitent un adaptateur de
câble Option 70 ou Option 140-41. L'écran affiche le type d'adaptateur de câble branché sur le connecteur
AUXILIARY. Si l'adaptateur Option 70 est connecté, le libellé CA 140-70 apparaît à droite de l'écran. S'il s'agit
de l'adaptateur Option 140-4, le libellé affiché est “CA 140-41”.
L'adaptateur de câble Option 70 peut être utilisé pour la connexion 4 fils de la résistance simulée uniquement.
Comparée à une connexion sur deux fils directe par les bornes de sortie Hi – Lo, la précision de la résistance
est supérieure avec l'adaptateur Option 70 (voir spécifications techniques). Si l'adaptateur Option 70 est
branché sur le connecteur AUXILIARY, seuls les modes résistance et simulation de sonde de température à
résistance peuvent être sélectionnés.
La résolution de la résistance et de la capacité dépendent de la valeur de consigne et correspondent à 0,01 %
de cette dernière. La valeur de consigne minimale est 0,01 Ω
La gamme de simulation de la résistance s'étend de 0 Ω à 50 MΩ.
La gamme de simulation de la capacité s'étend de 0,9 nF à 50 µF.
