3. DESCRIPTION DES COMMANDES
3.1. Panneau avant

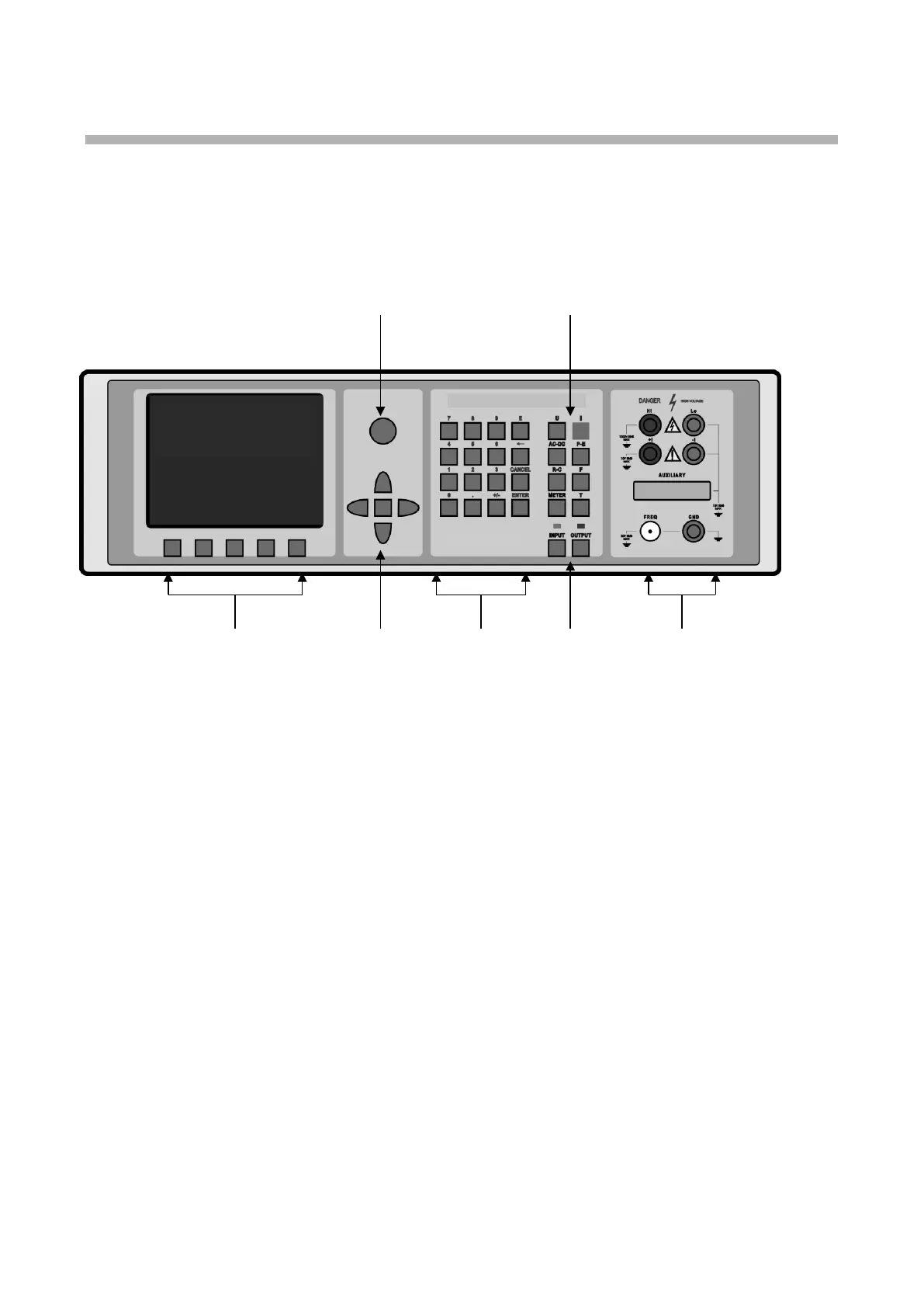

Le panneau avant du calibrateur comporte un écran plat luminescent, des touches de commande et des
bornes de sortie. Les commandes du panneau avant sont représentées sur l'illustration ci-dessous.
1. Touches d'écran
Cinq touches, dont l'usage change selon le contenu de l'écran, sont disposées sous ce dernier. Ces touches
servent généralement à ouvrir le menu, à changer de gamme, à faire défiler les options, à enregistrer des
valeurs, etc.
2. Touches du curseur
Ces touches commandent le curseur à l'écran dans les limites autorisées. Le clavier comporte deux touches
(< et >) permettant de régler le curseur à la position requise sur l'écran. Le curseur peut être déplacé vers la
gauche ou vers la droite. Ces touches servent généralement à faire défiler des options ou à passer d'une
option à une autre ou d'un niveau de menu à un autre. Des valeurs numériques peuvent également être
définies dans certains modes de commande. Dans ce cas, les touches marquées (∧ et ∨) servent à
incrémenter ou à décrémenter le nombre situé sous le curseur.
La touche centrale sert à confirmer la sélection (ENTER), ou à opérer une sélection (SELECT) dans le menu.
3. Potentiomètre
Le potentiomètre intègre plusieurs fonctions. En tournant le bouton vers la gauche ou la droite, l'utilisateur
peut :
• passer d'une option à une autre
• saisir des valeurs numériques
Les fonctions des potentiomètres peuvent généralement être exécutées par les touches du curseur. La touche
centrale (ENTER) sert à valider la sélection.
3 5
1 2 4 6 7
