73
sur la touche de mode directe F, puis en sélectionnant le mode PWM. La fréquence, l'amplitude et le
rapport cyclique peuvent être définis.
L'instrument à étalonner se branche sur le connecteur FREQ à l'aide d'un câble BNC ou à fiches bananes.

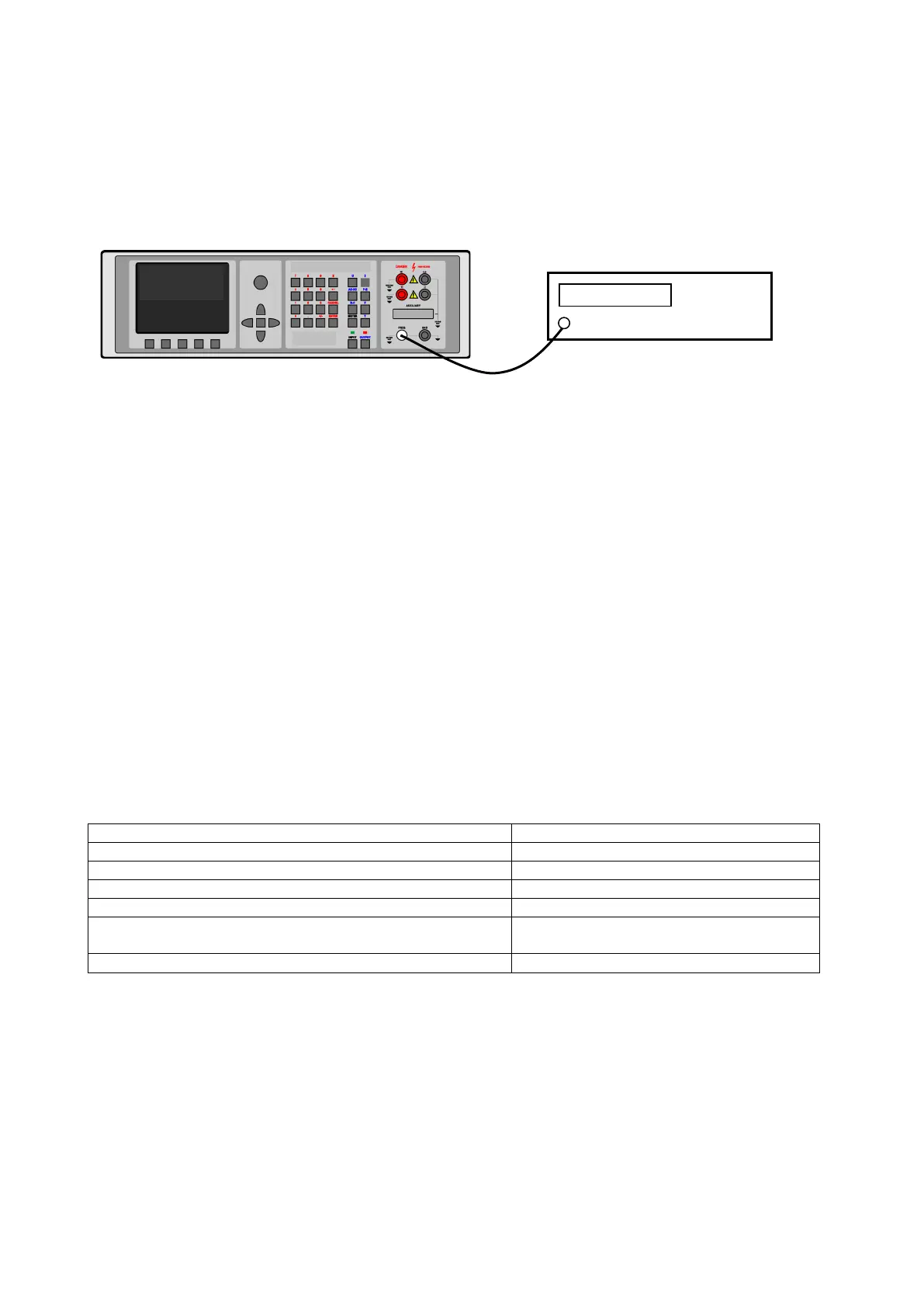

Connexion de la sortie de fréquence
Le calibrateur peut être utilisé pour l'étalonnage de base des oscilloscopes. Le calibrateur comporte les
fonctions suivantes :
• Contrôle de la base de temps jusqu'à 20 MHz à l'aide d'un signal carré. Activez la fonction en appuyant
sur la touche de mode directe F, puis en sélectionnant le mode HF. La fréquence peut être définie.
• Vérification de la sensibilité d'entrée d'un canal vertical entre 1 mV et 10 V jusqu'à 10 kHz. Activez la
fonction en appuyant sur la touche de mode directe F, puis en sélectionnant le mode PWM. La fréquence,
l'amplitude et le rapport cyclique peuvent être définis.
• Contrôle de la bande passante à l'aide d'un signal pouvant atteindre 20 MHz avec un temps de montée
extrêmement bref (inférieur à 5 ns). Étalonnage de la période à l'aide d'un signal carré dont la période
peut être réglée sur une valeur pouvant atteindre 10 s, avec un rapport cyclique sélectionnable. Activez la
fonction en appuyant sur la touche de mode directe F, puis en sélectionnant le mode PWM. La fréquence
peut être définie. Le retard du signal affiché à l'écran de l'oscilloscope est contrôlé.
L'oscilloscope à étalonner se branche sur le connecteur FREQ par un câble coaxial.
12.2. Mesure
Grâce à son multimètre incorporé, le calibrateur peut être utilisé pour un étalonnage de base de certaines
sources de signaux électriques. Le tableau ci-dessous indique le type d'adaptateur nécessaire pour chaque
mesure.
Applications et options nécessaires
Tension continue jusqu'à 12 V
Courant continu jusqu'à 25 mA
Fréquence d'impulsion jusqu'à 15 kHz
Température par sonde TC externe
Température par sonde RTD externe
Grandeurs non électriques avec des capteurs à jauge de
contrainte (force, pression, couple, etc.)
