3. Z
one des touches d'affichage
Cette ligne affiche les descriptions symboliques de quatre touches d'affichage. Ces symboles ont les
significations suivantes :
multiplie la valeur de consigne par 10
réduit la valeur de consigne par 10
permet de sélectionner une forme de signal
uniquement pour les fonctions U, I et F
+/- inverse la polarité de la tension et du courant de
uniquement pour les fonctions DC U et
uniquement pour les fonctions F et P-E
ouvre le menu calibration
ouvre le menu de configuration
sélectionne le type de sonde à thermocouple
uniquement pour la fonction T
RTD
sélectionne le type de sonde à résistance uniquement pour la fonction T
permet de saisir la fréquence du signal
uniquement pour les fonctions U et I
sélectionne l'unité de mesure
uniquement pour la fonction AC P-E

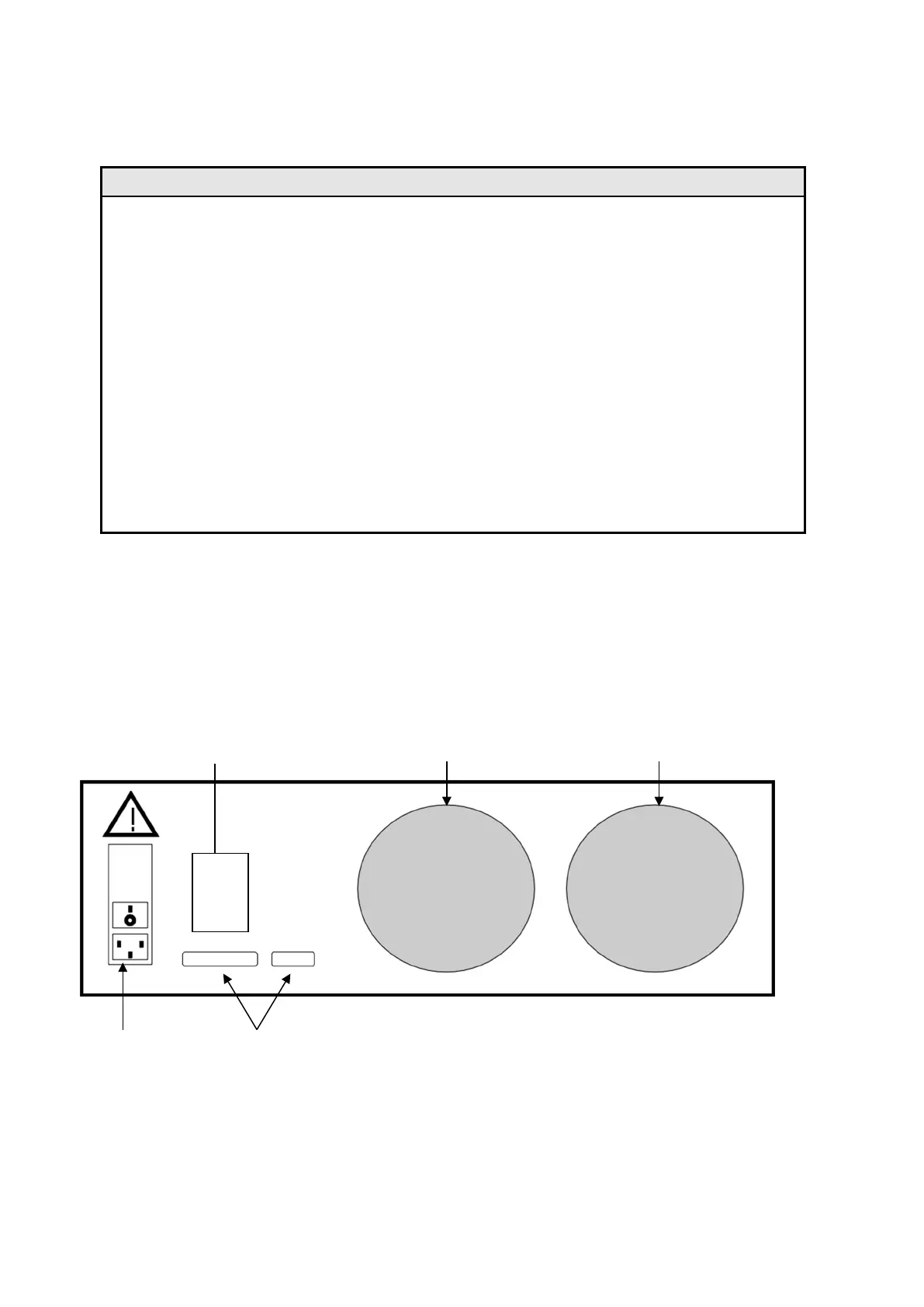

3.2. PANNEAU ARRIÈRE
Le panneau arrière du calibrateur comporte des ouvertures de ventilation, la prise du câble d'alimentation
(avec fusible), le sélecteur de tension secteur, l'interrupteur d'alimentation secteur, des connecteurs IEEE 488
pour connexion au bus GPIB et la plaque signalétique indiquant le numéro de série.
1 ent
rée d'air de la ventilation mécanique
2 sortie d'air de la ventilation mécanique
3 connecteurs GPIB, RS-232
4 prise du cordon d'alimentation avec fusible, sélecteur de tension secteur et bouton marche/arrêt
5 plaque signalétique
4 3
