75
12.2.3. Mesure de la température à l'aide d'un thermocouple
Le multimètre incorporé permet de mesurer la température à l'aide d'un thermocouple externe. L'adaptateur 140-
41 est nécessaire. Le thermocouple se branche sur les bornes Hu/+mV et Lu/-mV. La température de jonction
froide doit être définie manuellement.
Pour activer la mesure, sélectionnez le mode de fonction T TC à l'aide de la touche METER du menu de la
fonction et appuyez sur INPUT pour mesurer la valeur d'entrée.

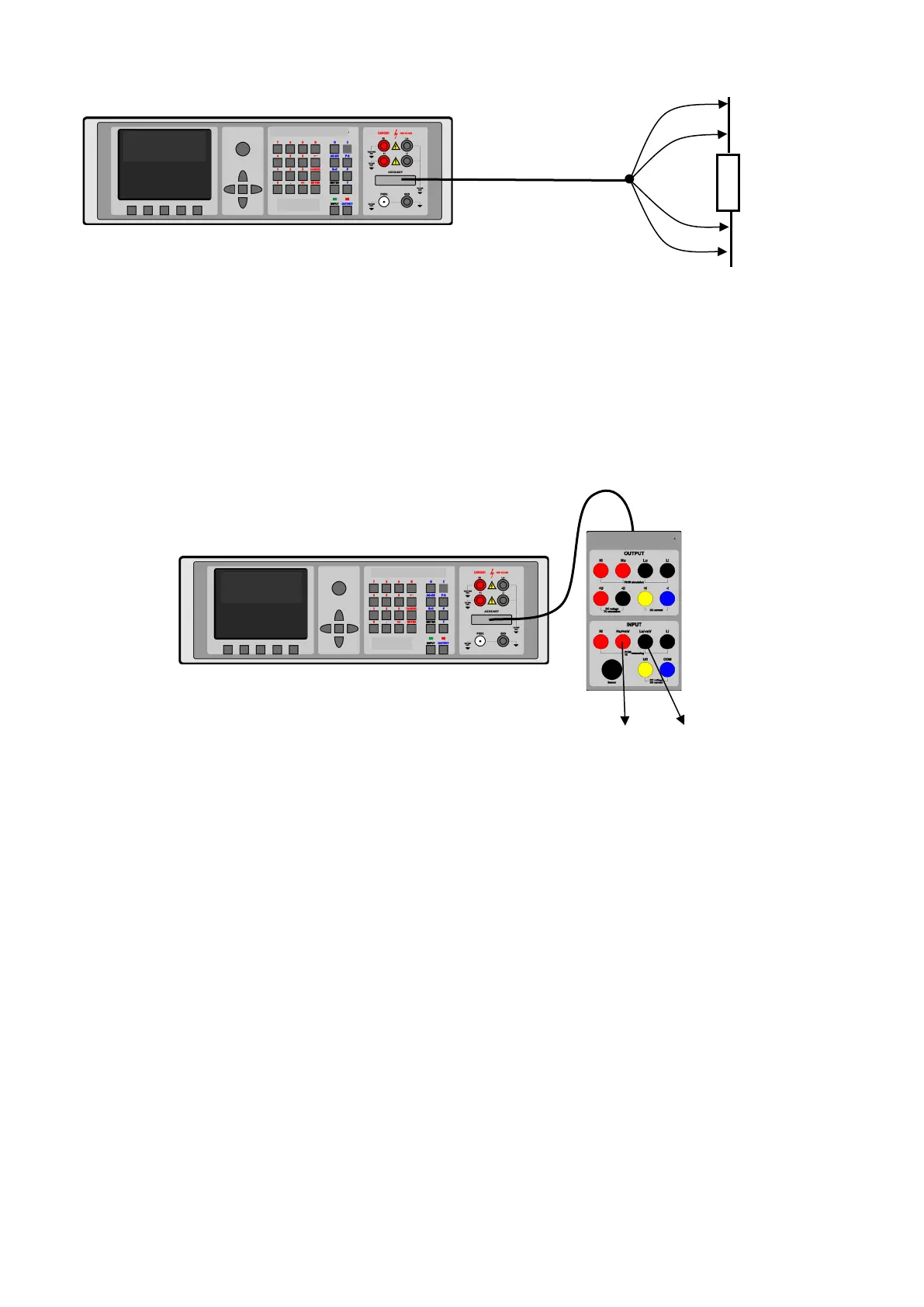

Connexion du thermocouple à l'adaptateur de câble 140-41 :
12.2.4. Capteurs à jauge de contrainte pour mesure de grandeurs non
électriques
Le calibrateur peut mesurer des grandeurs non électriques à l'aide de jauges de contraintes montées en pont.
Le pont est alimenté par une tension continue pouvant atteindre 15 V pendant que les faibles tensions
continues entre les deux autres points du pont sont mesurées. Chaque capteur est caractérisé par une
sensibilité calibrée de la sortie de tension à la valeur non électrique.
Un adaptateur de câble 140-41 équipé d'un connecteur à 7 broches libellé SENSOR est nécessaire.
L'illustration représente la connexion du capteur au calibrateur.
Hi
Hu
Lu
Li
