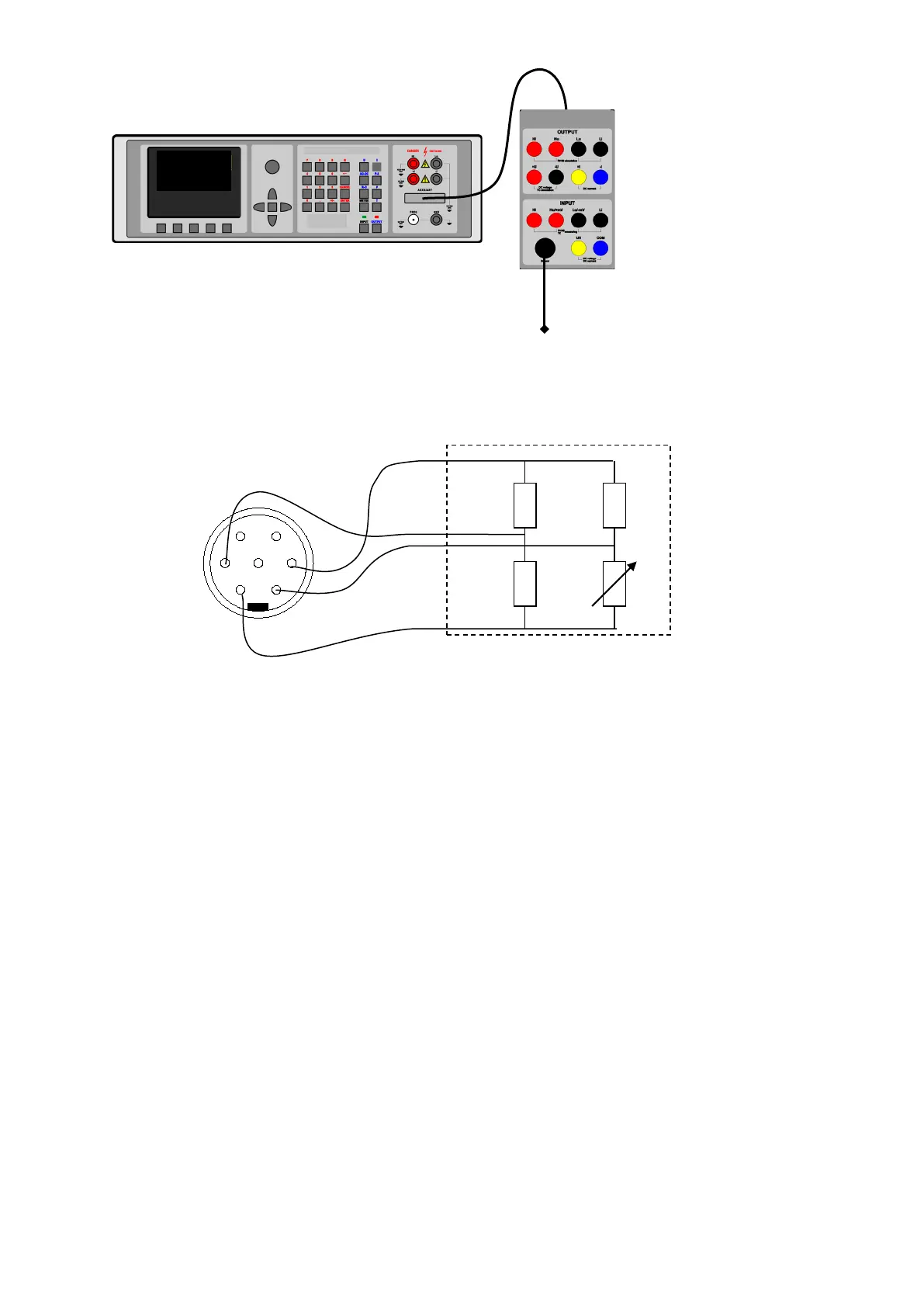

76
Connexion
du capteur au c
onnecteur S
ENSOR
Descr
i
ption des
broches du
connecteur SEN
SOR
:
1 Signal
de tension
sortie du po
nt
2 Alim
entation
alimentat
ion + du pont
3 Non
conn
ectée
4 Non conn
ectée
5 Signal
de tension
sortie du po
nt
6 Alim
entation du pont
alimentat
ion
-
du pont
7 Blinda
ge
Capteur SGS
Connecteur SENSOR
1
2
3
4
5
6
7
Cap
teur SGS
75
77
Table of Contents
Français
2
Table of Contents
2
Informations de Base
4
Préparation Avant Utilisation
6
Inspection du Contenu du Colis, Sélection de L'emplacement D'installation
6
Mise Sous Tension
6
Temps de Préchauffage
6
Remplacement des Fusibles
7
Précautions de Sécurité
7
Description des Commandes
8
Panneau Avant
8
Panneau Arrière
14
Commandes du Calibrateur
15
Sélection des Fonctions
15
Réglage de la Valeur du Signal de Sortie
15
Réglage de L'écart Relatif
17
Modification de la Valeur Par un Facteur de DIX
18
Connexion / Déconnexion des Bornes D'entrée
18
Réglage de la Fréquence
19
Production D'une Tension Calibrée
20
Production de Courant Calibré
22
Production de Formes Non Harmoniques
23
Simulation de la Résistance Et de la Capacité
24
Production de Puissance Et D'énergie Électriques
26
Production D'une Fréquence
31
Simulation de Sondes de Température
34
Multimètre
38
Menu de Base
38
Sélection des Fonctions
39
Réglage de la Gamme de Mesure
39
Unités de Mesure
39
Utilisation de Formules de Calcul
40
Réglage des Paramètres de Fonctions
41
Lancement de la Mesure
41
Réglage du Zéro
42
Fonctions Simultanées
43
Testeur
45
Menu de Base
45
Exécution du Programme de Test
45
Programmation du Test
46
Définition du Type de Signaux Et du Nombre D'étapes
47
Réglage des Valeurs Numériques du Test
47
Réglage du Relais
48
Menu Setup
48
Messages D'erreur
52
Entretien du Calibrateur
54
Test de Vérification des Performances
56
Commande Distante du Système
63
Propriétés du Bus IEEE-488
63
Propriétés du Bus RS232
63
Syntaxe des Commandes
64
Exemples D'utilisation
70
Étalonnage D'instruments de Mesure
70
Multimètres
70
Compteurs Et Oscilloscopes
72
Mesure
73
Tension, Courant Et Fréquence
74
Mesure de la Résistance Ou de la Température À L'aide de Sondes RTD
74
Mesure de la Température À L'aide D'un Thermocouple
75
Capteurs À Jauge de Contrainte Pour Mesure de Grandeurs Non Électriques
75
Essai des Régulateurs / Instruments de Mesure Et Unités D'évaluation
77
Utilisation de L'adaptateur de Câble Opt. 140-41
77
Utilisation de L'adaptateur de Câble Option 40/60
78
Utilisation de L'adaptateur Option 70
78
Exemples de Tests
78
Essais
80
Spécifications
81
Accessoires
89
English
90
Basic Information
92
Preparation for Operation
94
Inspecting Package Contents, Selecting the Installation Location
94
Power-On
94
Warm-Up Time
94
Replacement of Fuse
95
Safety Precautions
95
Description of Controls
96
Front Panel
96
Rear Panel
102
Control of the Calibrator
103
Selection of Function
103
Setting the Value of Output Signal
103
Setting Relative Deviation
105
Change of Value by Factor of Ten
106
Connection / Disconnection of Output Terminals
106
Setting the Frequency
107
Generation of Calibrated Voltage
108
Generation of Calibrated Current
110
Generation of Non-Harmonic Shapes
111
Simulation of Resistance and Capacitance
112
Generation of Electric Power and Energy
114
Generation of Frequency
119
Simulation of Temperature Sensors
122
Multimeter
126
Basic Menu
126
Function Selection
127
Setting the Measurement Range
127
Units of Measurement
127
Use of Calculation Formula
128
Setting Function Parameters
129
Start of Measurement
129
Zero Function
130
Simultaneous Functions
131
Tester
132
Basic Menu
132
Execution of Test Program
132
Programming the Test
133
Setting the Type of Signals and the Number of Steps
134
Setting the Numeric Values of the Test
134
Setting the Relays
135
Setup Menu
136
Error Messages
139
Calibrator's Maintenance
141
Performance Verification Test
143
System Control
150
IEEE-488 Bus Properties
150
RS232 Bus Properties
150
Command Syntax
151
Examples of Use
156
Calibration of Measurement Instruments
156
Multimeters
156
Counters and Oscilloscopes
158
Measurement
159
Voltage, Current and Frequency
159
Measurement of Resistance or Temperature Using Resistance Temperature Sensors
160
Measurement of Temperature Using Thermocouples
161
Strain Gauge Sensors for Non-Electrical Values
161
Testing of Regulation and Measurement Sets and Evaluation Units
163
Use of Opt. 140-41 Cable Adapter
163
Use of Option 40/60 Cable Adapter
164
Use of Option 70
164
Examples of Tests
164
Testing
166
Specification
167
Accessories
175
