25
4.12.1
Commandes du mode résistance / capacité
• Appuyez sur la touche R-C du calibrateur. L'écran affiche la résistance définie.

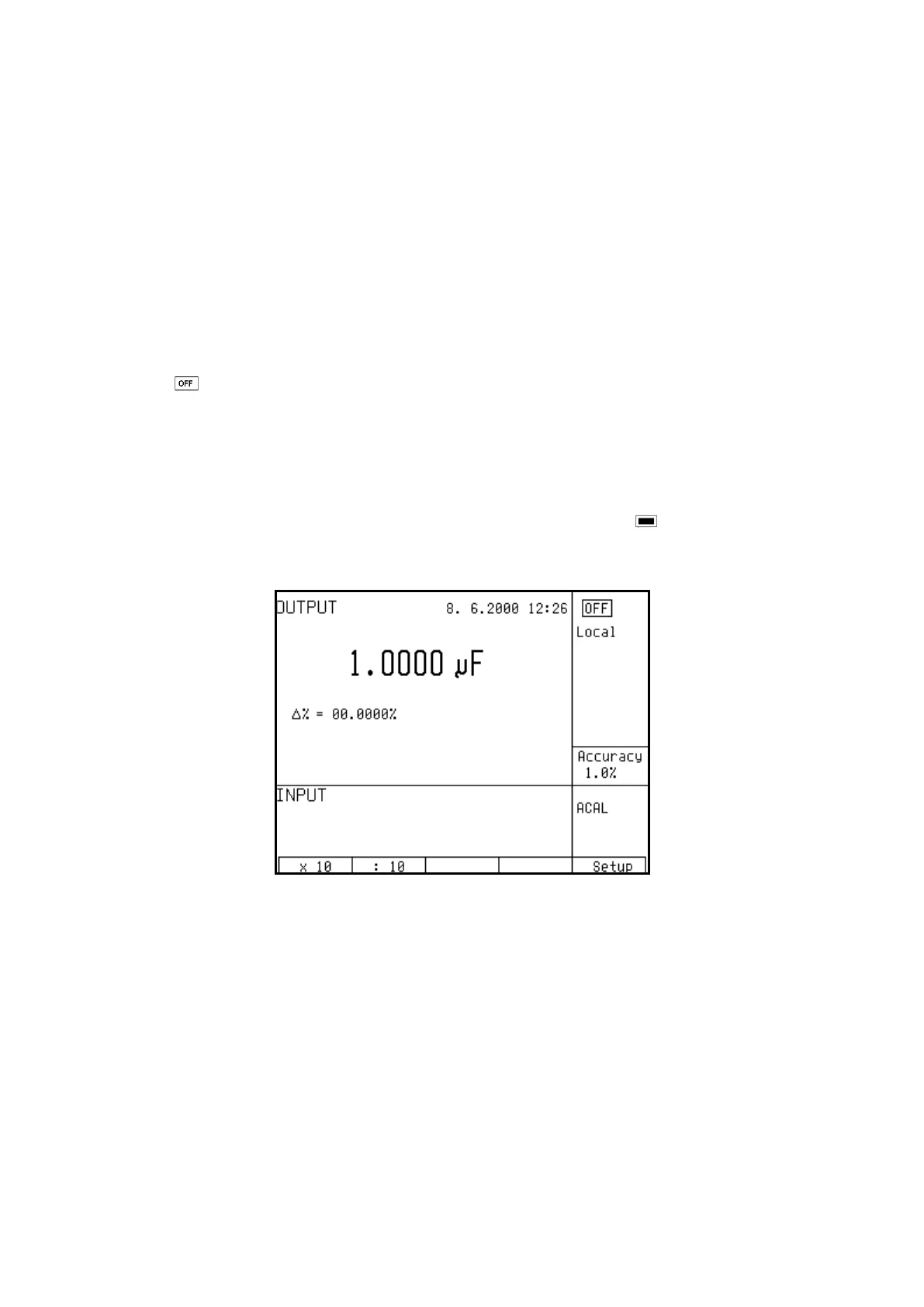

• Si vous souhaitez simuler une capacité, appuyez de nouveau sur la touche R-C. L'écran affiche la capacité
définie.
• L'écran affiche les données suivantes :
* données principales de la résistance ou capacité définie
* écart relatif de la résistance ou capacité
* incertitude de la résistance ou capacité définie
* valeur totale de la résistance ou capacité en cas d'écart relatif non nul
• Définissez la valeur de résistance ou capacité souhaitée ou l'écart relatif. Cette valeur peut être saisie à
l'aide du clavier numérique, du potentiomètre ou des touches de déplacement du curseur. La résistance
ou capacité simulée n'est pas encore envoyée sur les bornes de sortie. La zone d'informations de l'écran
affiche le symbole
indiquant la déconnexion des bornes de sortie.
•
Branchez l'objet à étalonner aux bornes de sortie Hi – Lo.
•
Appuyez sur la touche OUTPUT.
• Un voyant rouge s'allume au-dessus des bornes OUTPUT pour indiquer la connexion de la résistance ou
capacité simulée aux bornes de sortie. La zone d'informations de l'écran affiche le symbole .
La résistance ou capacité simulée est connectée aux bornes de sortie.
4.12.2. Réglage de l'écart relatif
• Maintenez la touche centrale du curseur enfoncée jusqu'à ce que les symboles [ _ _ _ _ _ _ _ ] s'affichent
sous la valeur de l'écart relatif (∆%=xx.xxxx%).
• Cette valeur peut être saisie à l'aide du clavier numérique, du potentiomètre ou des touches de
déplacement du curseur. Validez en appuyant sur la touche d'écran « % » ou sur ENTER.
4.12.3. Limitations résultant de la simulation électronique
La simulation électronique de la résistance et de la capacité permet de définir une large gamme de valeurs
avec une précision suffisante à l'étalonnage des multimètres courants. Elle présente cependant les limitations
suivantes :
