GUIDA ALLA RICERCA DEI GUASTI • TROUBLE - SHOOTING GUIDE
ENGLISHITALIANO
- 168 -
Inconveniente
LA RIGA TELESCOPICA NON
SI POSIZIONA
CORRETTAMENTE A 90°.
Causa
1 - Le battute nel telaio non sono
regolate.
Rimedi
1 - Togliere i due tappi A e agire
sulle viti B di registrazione
(fig. 4).
Inconveniente
LA LAMA INCISORE SI
SPOSIZIONA.
Causa
1- Il grano di bloccaggio A (fig.5)
è lento.
Rimedi
1- Registrare l'incisore come de-
scritto nel cap. 5 e serrare il
grano A (fig.5).
Inconveniente
IL PANNELLO SCORRE A
FATICA DURANTE IL TAGLIO
(È STRETTO FRA GUIDA E
LAMA)O NON VIENE
TAGLIATO CON I LATI
PARALLELI.
Causa
1- La guida per tagli paralleli si è
sregolata (deve essere paral-
lela alla lama con una leggera
apertura di uscita di 0,10 mm).
Rimedi
1 - Rivolgersi al nostro centro as-
sistenza (vedi recapito telefo-
nico pag.3).

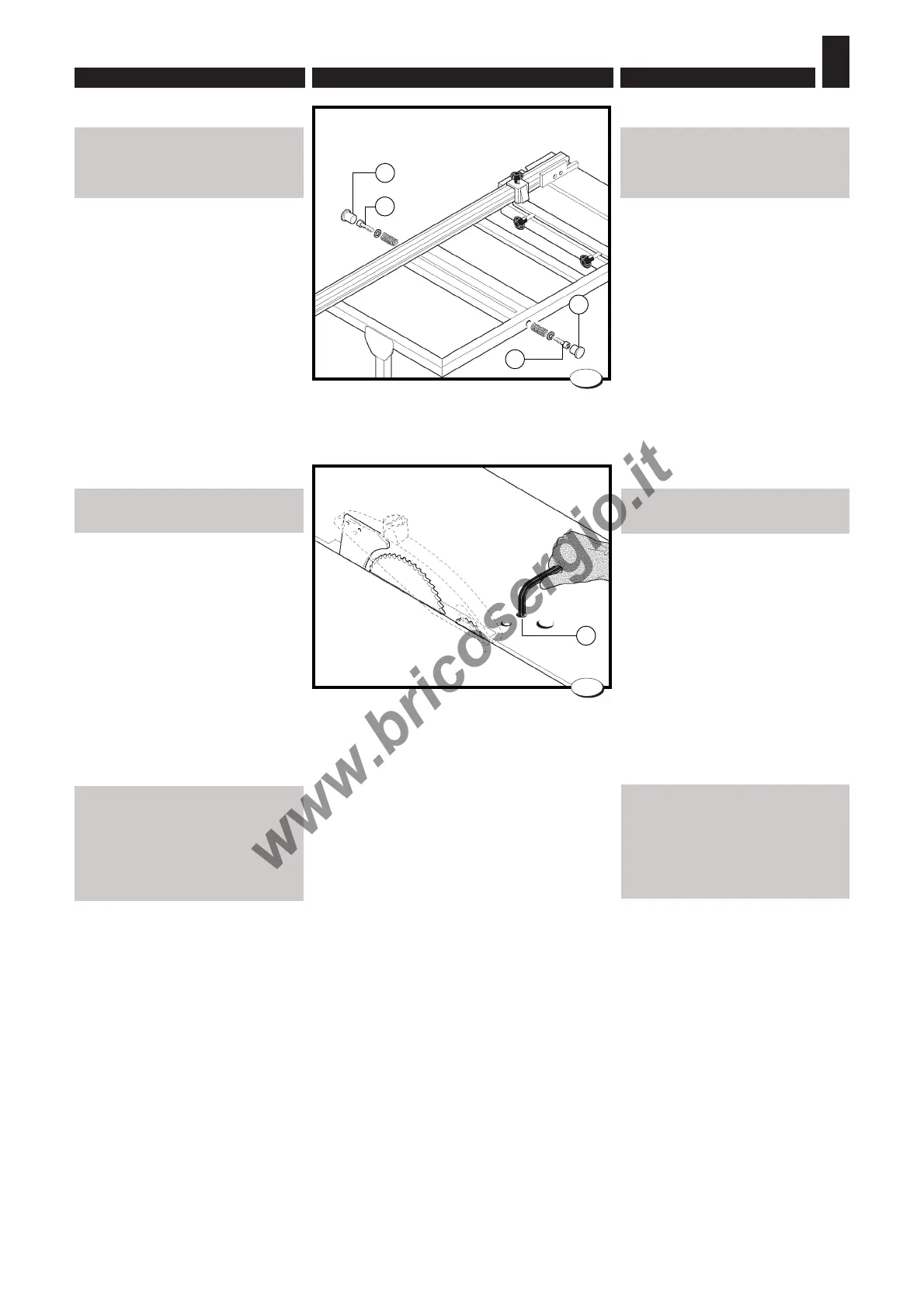

028.070.0.tif
A
5
028.069.0.tif
A
B
B
A
4
Trouble
THE TELESCOPIC RULER
DOES NOT POSITION COR-
RECTLY AT 90°
Cause
1 - The end-stops in the frame are
not adjusted.
What to do
1 - Remove the two caps A and
turn the adjusting screws B
(Fig. 4).
Trouble
THE SCORER BLADE MOVES
OUT OF POSITION.
Cause
1- The lock dowel A (fig. 5) is loose.
What to do
1 - Adjust the engraver as de-
scribed in Chap. 5 and tighten
the grub screw A (Fig. 5).
Trouble
THE PANEL SLIDES WITH DIF-
FICULTY DURING CUTTING (IT
IS TIGHT BETWEEN THE
FENCE AND THE BLADE) OR
IS NOT CUT WITH SIDES PAR-
ALLEL.
Cause
1- The parallel cutting fence is
badly positioned (this must be
parallel with the blade with a
slight opening exit of 0.10 mm).
What to do
1 - Contact our technical service
(see telephone number on
Page 3).
