87
LCD PC E
LCD PC E
-
-
8590 MAINTENANCE
8590 MAINTENANCE
1.5.2 HDD (3)

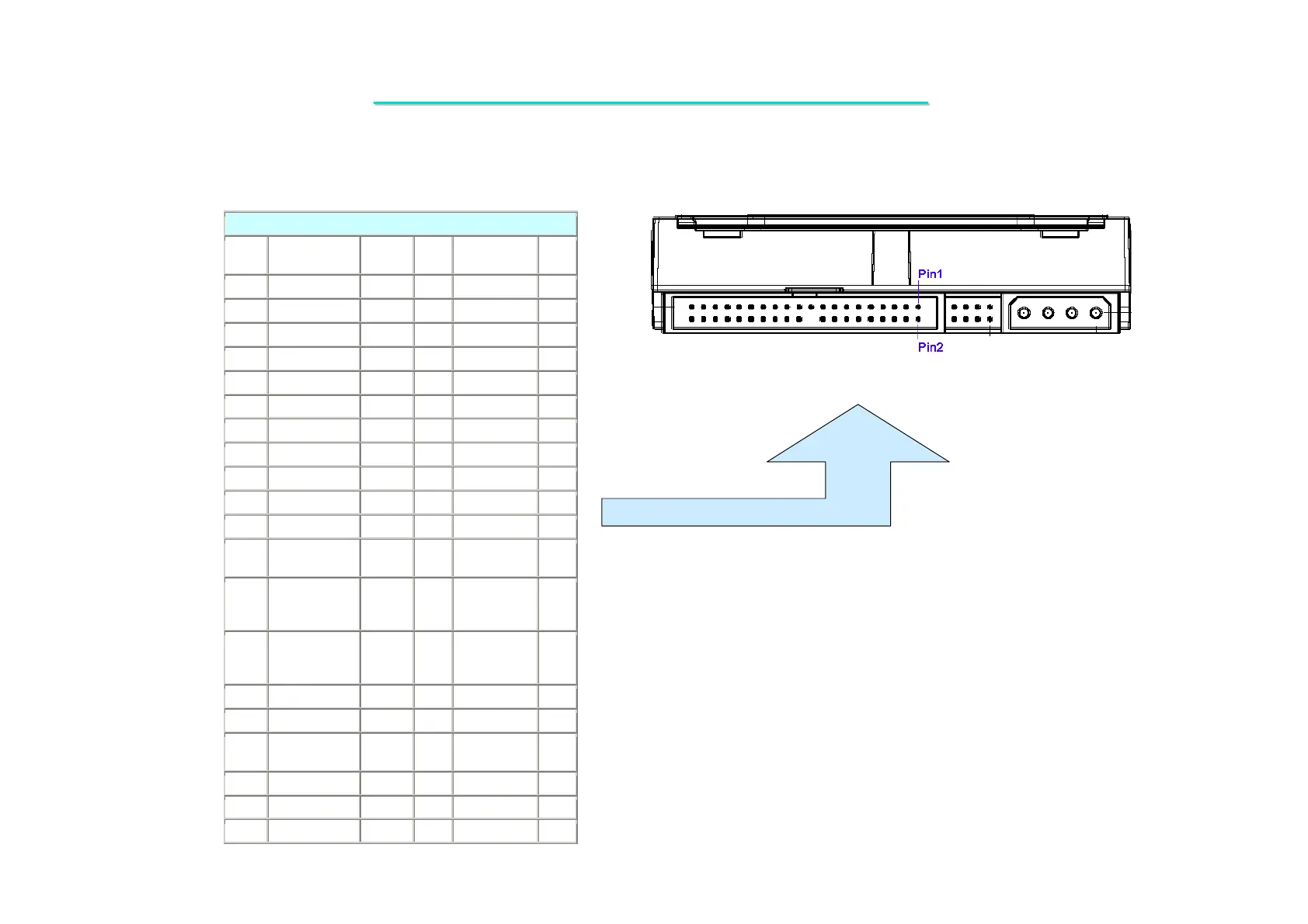

HDD Connector Pin Assignment
Pin
No.
Symbol I/O Pin
No.
Symbol I/O
1 Reset# I 2 GND I/O
3 DD7 I/O 4 DD8 I/O
5 DD6 I/O 6 DD9 I/O
7 DD5 I/O 8 DD10 I/O
9 DD4 I/O 10 DD11 I/O
11 DD3 I/O 12 DD12 I/O
13 DD2 I/O 14 DD13 I/O
15 DD1 I/O 16 DD14 I/O
17 DD0 I/O 18 DD15 I/O
19 GND 20 Key (removed)
21 DMARQ O 22 GND
23 DIOW#
STOP
I 24 GND
25 DIOR#
HDMARDY#
HSTROBE
I 26 GND
27 IORDY
DDMARDY#
DSTROBE
O 28 CSEL
N.C.: Slave
GND : Master
I
29 DMACK# I 30 GND
31 INTRQ O 32 IOCS16# O
33 DA1 I 34 PDIAG#
CBLID#
I/O
35 DA0 I 36 DA2 I
37 CS0# I 38 CS1# I
39 DASP# I/O 40 GND (Motor)
