5

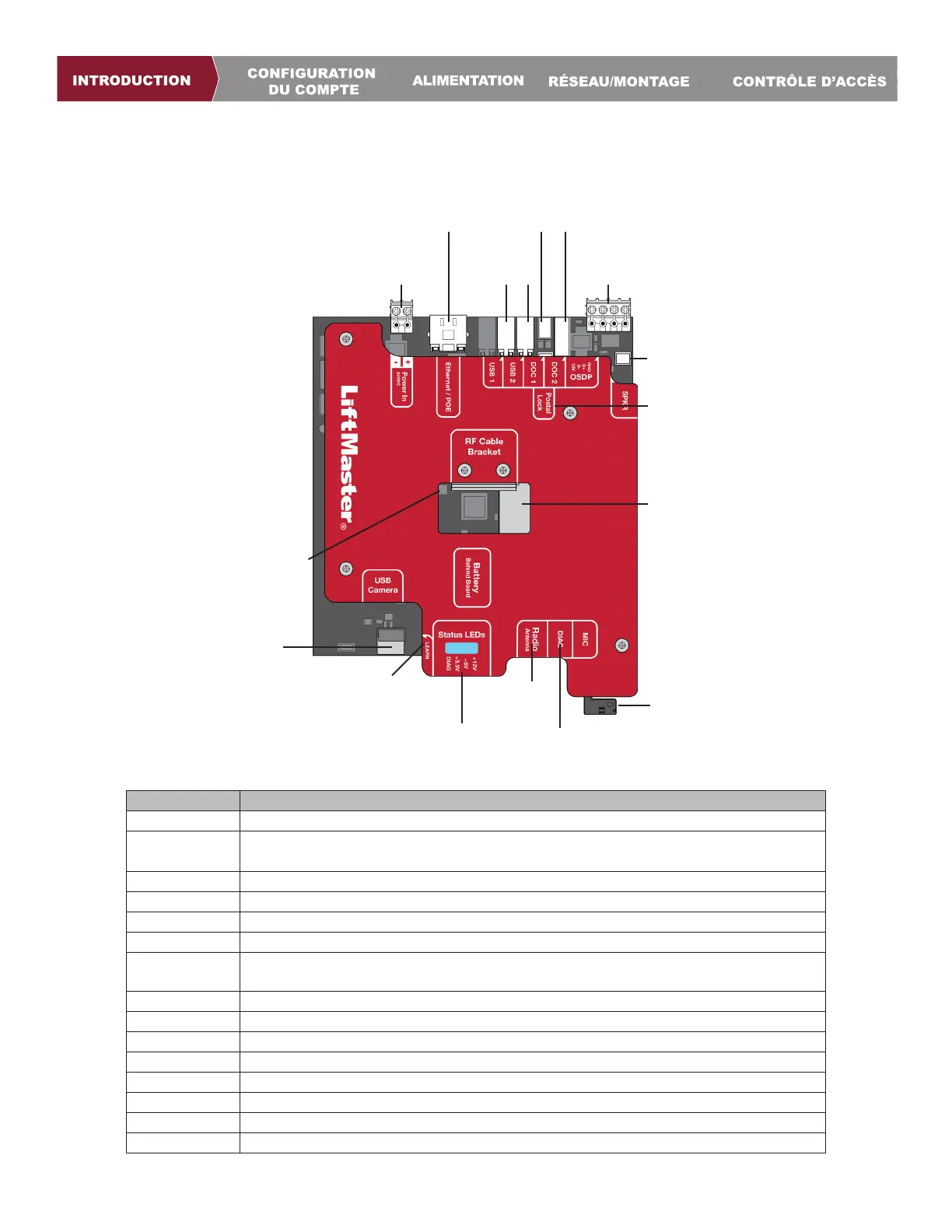

Vue d’ensemble de la carte principale
ENTRÉE/SORTIE UTILISÉ POUR
Alimentation Connexion à une alimentation externe de 24V
Ethernet/POE Connexion à un commutateur Ethernet ou un routeur pour 10/100BaseT ou encore un
injecteur PoE pour l’alimentation PoE via RJ45
USB1 Réservé pour une utilisation future
USB2 Réservé pour une utilisation future
DOC1 Connexion à la porte de la carte de contrôle 1
DOC 2 Connexion à la porte de la carte de contrôle 2
OSDP Connexion du bus RS-485 qui peut connecter jusqu’à 8lecteurs OSDP en guirlande dans un
rayon de 1000pieds et fournir une alimentation de 12V aux lecteurs OSDP connectés.
Serrure postale Connexion à la serrure postale
SPKR Connexion au haut-parleur intégré
Antenne WiFi Connexion à une antenne WiFi externe
Caméra USB Connexion à la caméra intégrée
DEL de statut Affiche l’état des diagnostics d’alimentation: DIAG, +3,3v, +5v, +12v.
Antenne radio Connexion à une antenne radio externe pour Security + 2.0
DIAG Usage interne uniquement
MIC Connexion au microphone intégré
Haut-parleur
Serrure postale
(Derrière le panneau)
OSDP
DOC
1
DOC
2
USB
1
USB
2
Ethernet/
PoE
Alimentation
Support de câble RF
externe
DIAG
Antenne
radio
DEL de
statut
Bouton
d’apprentissage
sur le bord
du panneau
vertical
Caméra USB
Microphone
Port d’antenne
Wi-Fi
