MyQ CAPXLV2 - Monter le CAPXLV2

12
1. Fixez le joint de col de cygne (fourni) en cas de montage sur un col
de cygne.
2. Montez solidement le CAPXLV2 sur une surface plane ou un socle à
l’aide du matériel approprié, en veillant à faire passer le câblage par
les entrées défonçables prévues à cet effet. Nous recommandons
d’utiliser du matériel en acier inoxydable pour monter le CAPXLV2.
L’utilisation de matériel zingué ou galvanisé présente un risque de
corrosion galvanique.
REMARQUES:
• Assurez-vous que le couvercle peut s’ouvrir complètement pour permettre l’accès une fois l’installation terminée.
• Conformité ADA : Lorsque le CAPXLV2 est installé à une entrée piétonne, le haut de l’écran CAPXLV2 ne doit pas, pour
respecter les normes ADA, se trouver à plus de 54pouces du sol.
• Ne dépassez pas une longueur maximale de 1,5po pour le boulon de sécurité du montage sur socle.
• Pour le montage en surface ou encastré, veuillez utiliser la longueur de boulon appropriée afin de fixer complètement le
CAPXLV2 à la surface. La longueur varie en fonction de la surface du mur.
• Lors du montage du CAPXLV, veuillez vous référer à la quantité, au type, à la longueur et au diamètre des vis
recommandés dans le tableau.
CONFIGURATION DE MONTAGE QUANTITÉ TYPE/LONGUEUR/DIAMÈTRE
Montage sur piédestal 4 Métal/28,62mm/6,11mm
Montage encastré/en surface 4 Métal/Longueur*/4,12mm
*Pour les montages encastrés/en surface, les longueurs de vis recommandées sont de 13,54mm, 16,56mm,
19,72mm et 22,76mm.
Monter le CAPXLV2
2
FAIRE
Assurez-vous que tout le câblage interne se
trouve à l’intérieur du châssis avant de fermer
le panneau avant du CAPXLV2 afin d’éviter que
de l’humidité ne pénètre dans le châssis.

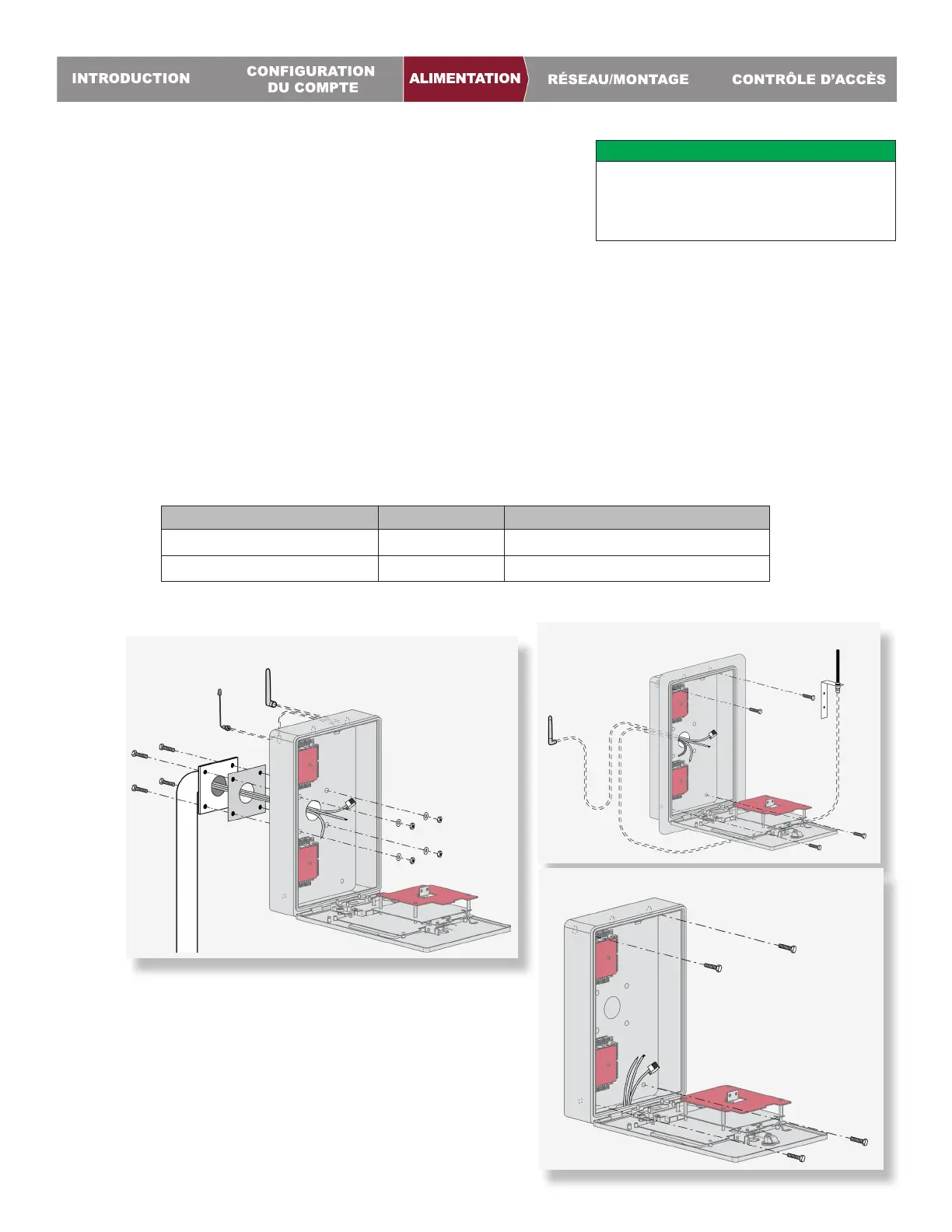

Montage sur piédestal
Montage encastré
Montage en surface
