MyQ CAPXLV2 - Lector de Tarjeta Wiegand

21
Lector de tarjeta Wiegand

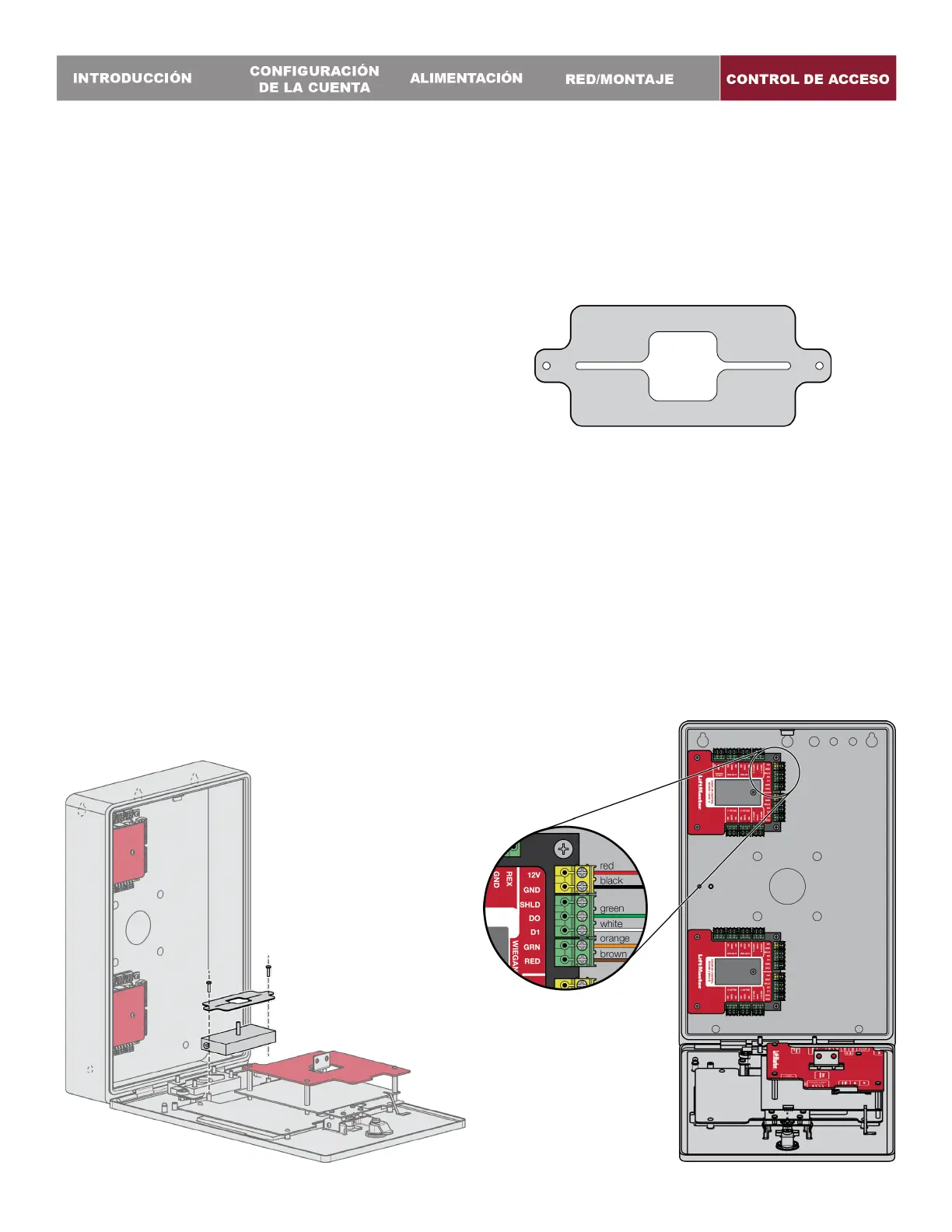

El CAPXLV2 está diseñado con el fin de alojar varios lectores en el
soporte flexible para lectores dentro del chasis.
1. Desconecte la alimentación del CAPXLV2.
2. Fije el lector a la placa de montaje con los tornillos
suministrados.
3. Coloque el lector contra el cristal del CAPXLV2.
4. Fije el conjunto del lector y la placa de montaje en el CAPXLV2
con dos tornillos en las aletas laterales.
5. Aplique silicona alrededor del orificio del cable.
6. El lector puede conectarse a cualquiera de las 4 entradas
Wiegand de la puerta de las tarjetas de control. Aísle cualquier
cable no utilizado del CAPXLV2 para evitar un cortocircuito.
(Para obtener más información, consulte las instrucciones
suministradas con el Lector).
7. Vuelva a conectar la alimentación al CAPXLV2.
8. Consulte myQ
®
para la programación.
SOPORTE DEL LECTOR
NOTA: Para ajustarse a la placa de montaje y a la cavidad,
las dimensiones del lector no pueden superar el tamaño
de 4” x 2”.
